1.0 INTRODUCERE

HDMI la convertorul de semnal CVBS sau S-video care va converti semnalul video HDMI sau semnalul audio la semnalul video compozit AV (CVBS) și la semnalele audio audio audio audio audio FL / FR și semnale video.în timp ce sprijini semnalele secundare ale sistemului DVI.Utilizatorii de ajutor converti înaltă calitate a semnalului video HDMI în semnal CVBS normal (definiție standard 480i, 576i,) sau s-video semnal.Deci, care poate juca la TV, VHS VCR, DVD recordere, etc. Suport NTSC și PAL doi format TV.

2.0 FEATURE

Unu.Conversia, conectarea și redarea hardware fără niciun driver software

Doi.Compatibil HDMI1.3

Trei.Suport NTSC și PAL două formate TV standard

Patru.O intrare HDMI, o ieșire AV, o ieșire stereo

  intrări: HDMI x 1

  Rezultate: CVBS x 1; L / R x 1 S-video x 1

Cinci.Input HDMI: 480P, 576P, 720P, 1080I, 1080P @ 60Hz

Şase.compatibil cu modul DVI 800&350;120;600,1024x768,1280&3503522;120;720,1280&md3500;1024; 1920& 350;1080/@60hz

Şapte.Sprijiniţi protocolul HDPP, sprijiniţi HDMI 1.3

Opt.Producția CVBS: 480I, 576I

9.Audio-ieșire: canalele L/R

10.S-video EXUTPUT: by-pass

11.Dimensiuni 65306; 110mm(W)x84mm(D)x 28mm(H)

3.0 ACCESORII DE APLICARE:

La prima despachetare extensibilă vă rugăm să verificați dacă sunt incluse următoarele elemente:

1.HDMI TO CVBS/S-Video CONVERTER-----

2.User manual----------------------------------1 PCS

3.Power sursei----------------------------------------------------------------------------

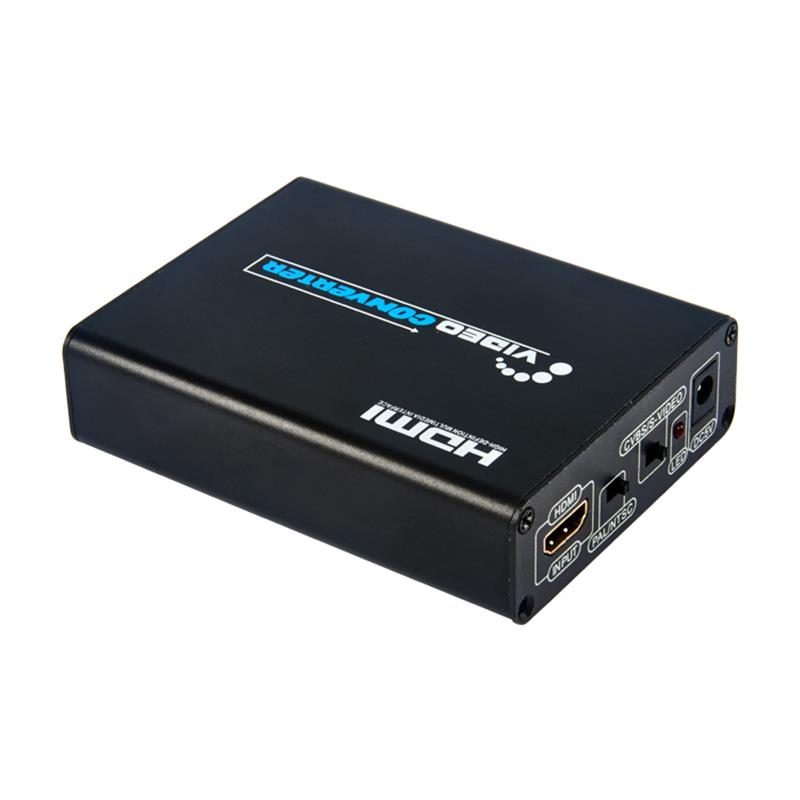

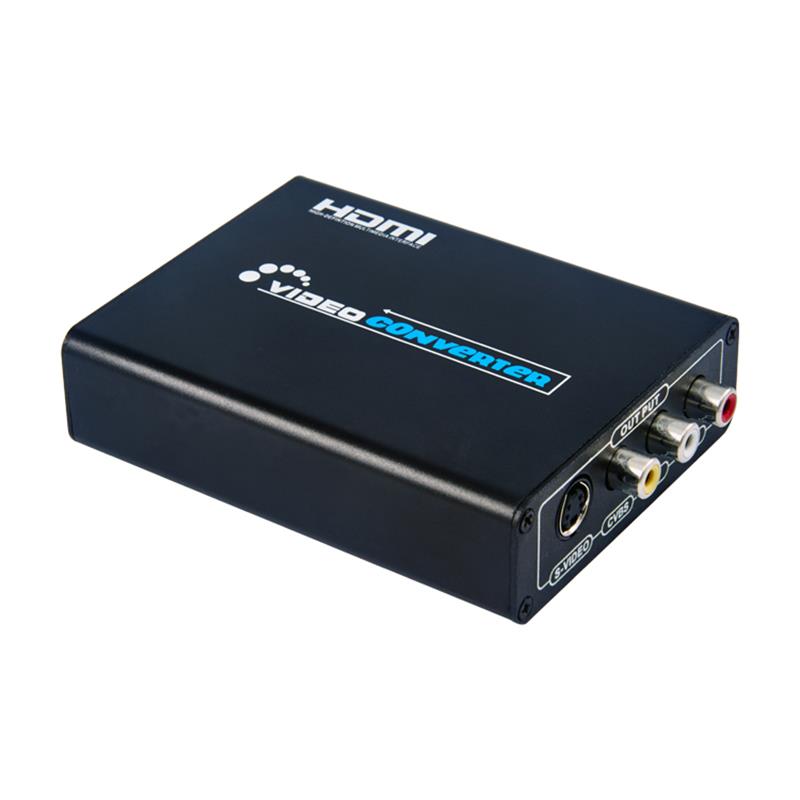

4.0 DESCRIEȚII DE PANEL

HDMI Input-------------...

PAL / NTSC----------PAL and NTSC standard formatul selector switch

A/V S-Video-----------------------------------------------------------------------------

LED------------------------------------Power Indicator

DC 5V...

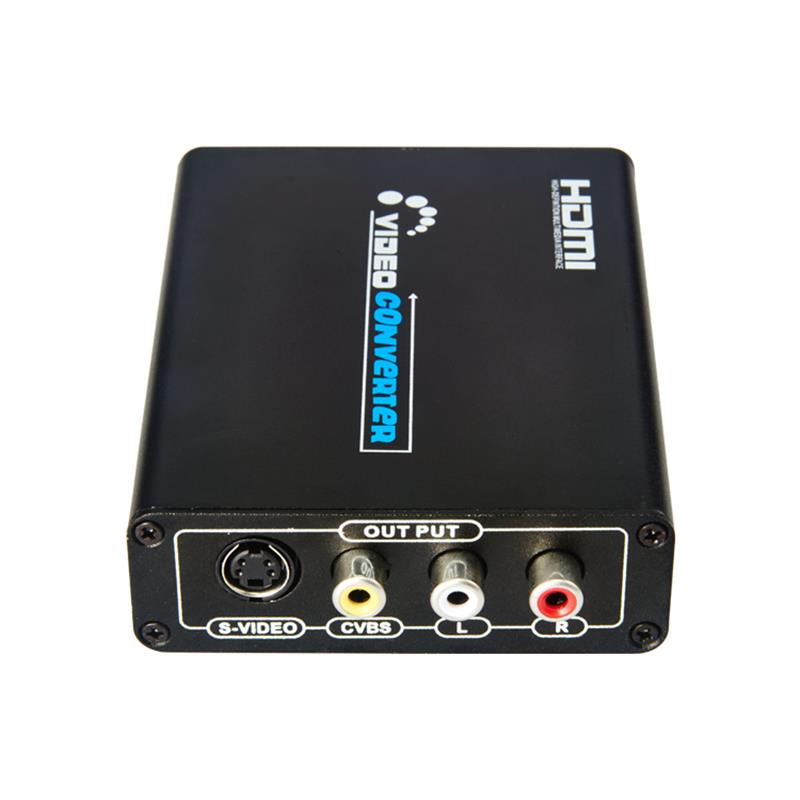

S-Video OUTPUT------------------------------Connect TV

A/V OUTPUT---------------------Conectare TV sau video player care cu   CVBS interfață (NTSC / PAL disponibil)

5.0 ZONE DE APLICARE

A. Industria civilă: cutii set top, XBOX360, PS3, jucători de înaltă definiție.

B. Sectorul industrial: camera de fotografiat de înaltă definiție, camera video, cu acest dispozitiv de afișare comun va reduce, în loc de monitoare de televiziune HDMI, costurile și spațiul.

6.0 CONNECT ȘI OPERAȚIUNE

6.01 Conectează cablul HDMI între sursa de semnal HDMI și HDMI INPUT   de convertor.

6.02 Conectează cablul A/V între convertor și afișajul A/V.

6.03 Conectați cablul S-video între convertor și afișaj S-video.

6.04 Conectează adaptorul de alimentare între convertor și priză.Deschide uşa.   alimentarea cu energie a sursei de semnal HDMI și a ecranului.Alege   corespunzătoare porturi de intrare, apoi funcționează.

7.0 CONTROL DE FAILARE:

Nici o ieșire semnal

A.     Dacă indicatorul de putere al LED nu este ușor, verificați dacă accesul de intrare la alimentarea cu energie electrică a rețelei (AC110 ~ 220V).Dacă alimentarea externă cu energie LED nu se aprinde, verificați dacă schimbul electronic.Sau puterea externă

    aprovizionare proastă

B.     LED-lumină, verificați dispozitivul de ieșire HDMI OUT, cablul HDMI pentru avarii, dispozitivele de afișare AV, chiar decupate la canalul AV (CVBS)

Nicio culoare

A.     Verificați deteriorarea cablului AV sau nu.

B.     NTSC-PAL formate fără NTSC sau PAL TV corespunzător

8.0 INSTALAȚIE ȘI PRECAUŢII

Pentru a evita şocul electric, deteriorarea produselor şi pentru a vă proteja siguranţa, vă rugăm să observaţi următoarele:

Unu.       Vă rugăm să conectați încet sau deconectați cablurile de semnal și să nu conectați de multe ori, deconectați ” sau să le scuturați.

Doi.       Echipamentul nu trebuie pus sub soare, ploaie şi mediu umed sau neantilat.

Trei.       Lichidul nu trebuie pus pe echipament.

Patru.       Nu instalați echipamentul în apropierea surselor de căldură, cum ar fi focul, puterea, sau alte amplificatoare care produc căldură.

Cinci.       Nu introduceți metalul sau alte obiecte în echipament în plus față de cablurile de conectare la porturi.

Şase.       Nu demola echipamentul de unul singur; acesta ar trebui să fie întreţinut de către personalul de întreţinere profesionist.
