1.0 INTRODUCERE

HDMI la convertorul de semnal CVBS care va converti semnalul video HDM sau semnalul audio la semnalul video compozit AV (CVBS) și semnalele audio audio audio FL / FR, și semnalele HDMI.în timp ce sprijini semnalele secundare ale sistemului DVI.Ajută utilizatorii să convertească înaltă calitate a semnalului video HDMI în semnal CVBS normal (standard-definiție 480i, 576i,).Deci, care poate juca la TV, VHS VCR, DVD recordere, etc. Suport NTSC și PAL doi format TV.

2.0 FEATURE

Unu.Conversia, conectarea și redarea hardware fără niciun driver software

Doi.Compatibil HDMI1.3

Trei.Suport NTSC și PAL două formate TV standard

Patru.O intrare HDMI, o ieșire AV, o ieșire stereo

    intrări: HDMI x 1

    Rezultate: CVBS x 1; L / R x 1 HDMI x 1

Cinci.Input HDMI: 480P, 576P, 720P, 1080I, 1080P @ 60Hz

Şase.compatibil cu modul DVI 800&350;120;600,1024x768,1280&35350;120;720,1280,1280&1280;120;1024 mat352; 1920&෼120;1080/@60hz

Şapte.Sprijiniţi protocolul HDPP, sprijiniţi HDMI 1.3

Opt.Producția CVBS: 480I, 576I

9.Audio-ieșire: canalele L/R

10.PROPUTUL HDMI: BYPASS HDMI

11.Dimensiuni 65306;100mm(W)x102mm(D)x 25mm(H)

3.0 ACCESORII DE APLICARE:

La prima despachetare extensibilă vă rugăm să verificați dacă sunt incluse următoarele elemente:

1.HDMI TO CVBS/HDMI CONVERTER-----

2.User manual--------------------------------------1PCS

3.Power Provence--------------------------------------

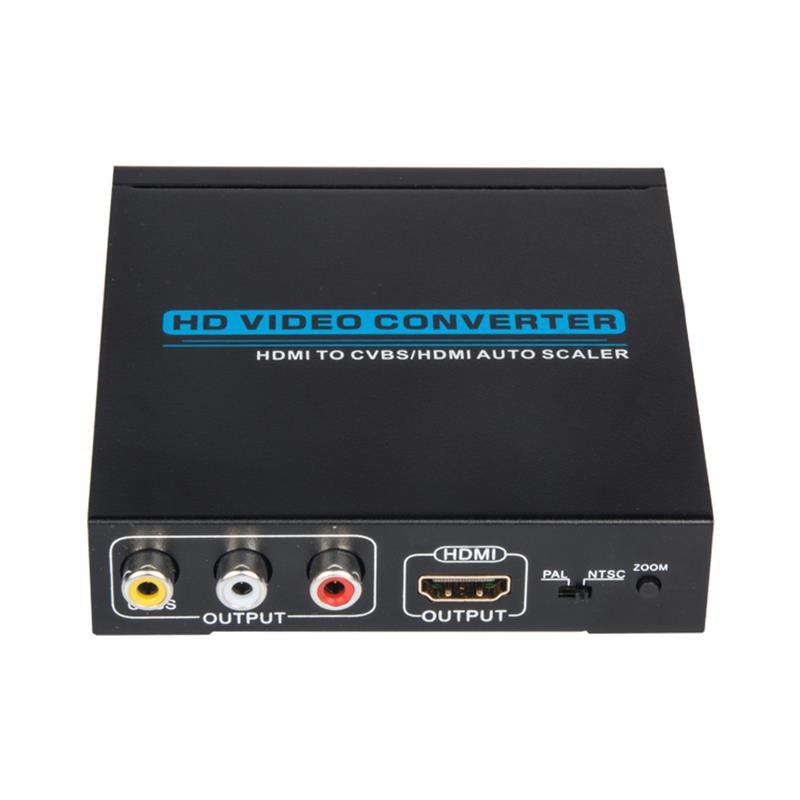

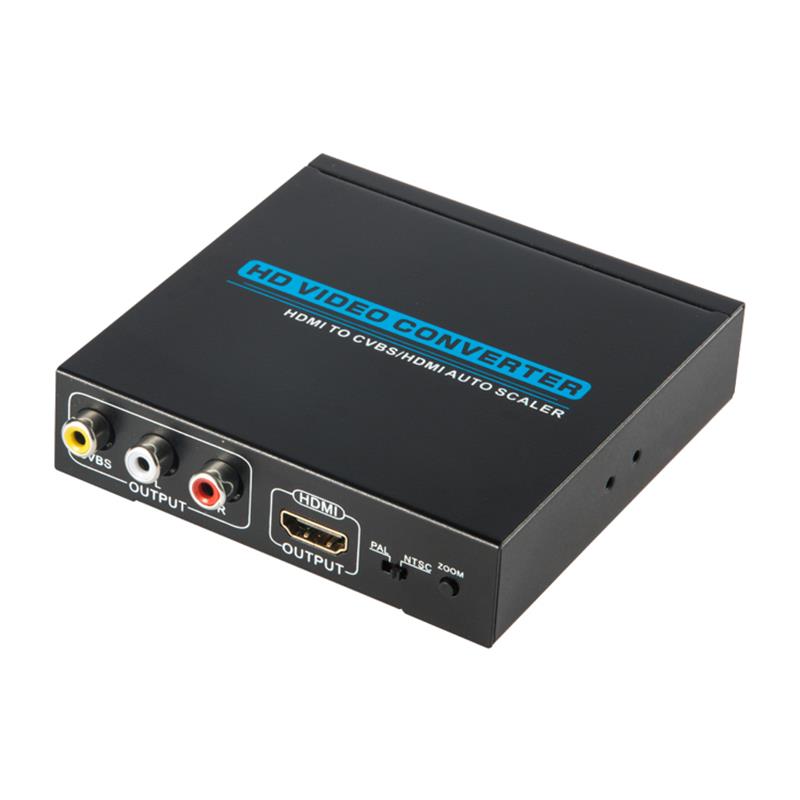

4.0 DESCRIEȚII DE PANEL

DC 5V: DC 5V de intrare Port

LED: Indicator de putere

Intrare HDMI: Port de intrare HDMI

A/V OUTPUT: Conectați TV sau video player care cu;   CVBS interfață (NTSC / PAL disponibil)

PROPUTUL HDMI: Conectare HD TV

PAL / NTSC: PAL și NTSC comutator standard de formatare

Butonul ZOM: schimbă dimensiunea imaginii pe ecran

5.0 ZONE DE APLICARE

A. Industria civilă: cutii set top, XBOX360, PS3, jucători de înaltă definiție.

B. Sectorul industrial: camera de supraveghere, camera video, cu acest lucru comun   display dispozitiv va în loc de ecran mare monitoare de televiziune HDMI, la   reducerea costurilor şi a spaţiului.
