1.0 Introducere

CVBS+S-video la convertorul de semnal HDMI, care va converti semnalul video S-video/CVBS și semnalul audio R/L la semnalul HDMI.Oferă soluţii pentru centrul de divertisment digital, HDTV retail şi show site-ul, HDTV, STB, DVD şi Projector fabrică, probleme legate de spaţiul sonor şi securitatea, controlul centrului de date, distribuirea informaţiei, prezentarea sălilor de conferinţe, mediul de formare al şcolilor şi corporaţiilor.

2.0 Caracteristică es

Unu.Instalează în câteva secunde, nu e nevoie de setare.

Doi.Detectează automat rezoluţia de intrare, nu e nevoie de setare.

Trei.Suporturile convertesc înregistrarea CVBS și audio R/L în HDMI complet.

Patru.Suporturile convertesc S-video și R/L audio în HDMI complet.

Cinci.Sprijină cea mai înaltă rezoluție video până la 1080p

Şase.susține 165MHz/1.65Gbps pe canal (6.75Gbps toate canalele) lățime de bandă.

Şapte.Susține 8bit pe canal (24bit toate canalele) culoare profundă.

3.0 Conţinutul ambalajului

Înainte de a încerca să utilizați această unitate vă rugăm să verificați ambalajul și asigurați-vă că

următoarele elemente sunt conţinute în cutia de carton:

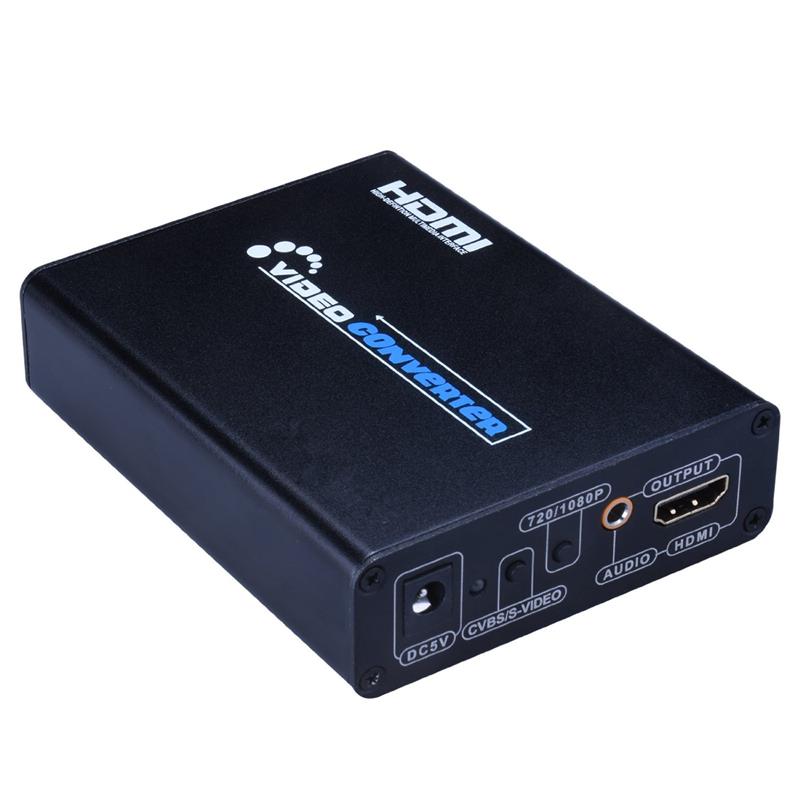

(1)AV+S-VDIEO To HDMI Converter-----------------------------------------------------------------

(2)5V DC Power Supply...

(3)Manual-----------------------------------------------------------------------------------

4.0 Specificații

Input Video Signal---------------- 0.5-1.0 volți p-p

Input DDC Signal-------------------- 5 volți p-p (TTL)

Input Video / Rezolution----------------- CVBS NTSC / PAL, S-video, NTSC / PAL

Output Video / Rezolution-------------- HDMI

480i / 576i / 1080i

480p/576p/720p/1080p/

640&350;120;480p/800&350;600p/1024x78p/

1280&350;768p/1280&350;80p/1280p/1280/1280&os350;120;1024p/

1360&350;768p/1600&350;120;1200p/1920&350;120;1200p

Vertical Frecvency Range... 50/60Hz

Video Amplificator Bandlățimea------------------------------------------------------------- 1.65Gpbs/165MHz

Size (L x W x H)------------------------- 100 x 102 x 25 mm

Weight(Net)------------------------... 200g

Limited Warranty--------------------- Părți și muncă de un an

Operating Temperature... administrare to +70 administrare

Operating Humidity... 10% la 85% RH (nu   condensare)

Temperatura depozitului...     -10 administrare la +80 administrare

Umiditatea depozitului... 5% la 95% RH (nu   condensare)

Extern Power Supply... 5V DC@1A

Consumul de energie (Max)-------------------------------------------------------------- 5W

Converter Unit------------------------ FCC,CE,

Power Supply... CE,FCC

AC Power Adaptor-------------------------- Standard american, standard UK   și așa mai departe

User Manual... Versiunea engleză
