Vă mulțumim pentru achiziționarea produsului nostru.Pentru a asigura siguranţa şi mulţi ani, ;39; funcţionarea fără probleme a produsului, Vă rugăm să citiţi manualul cu atenţie înainte de a utiliza acest produs.

1.0 DESCRIERE

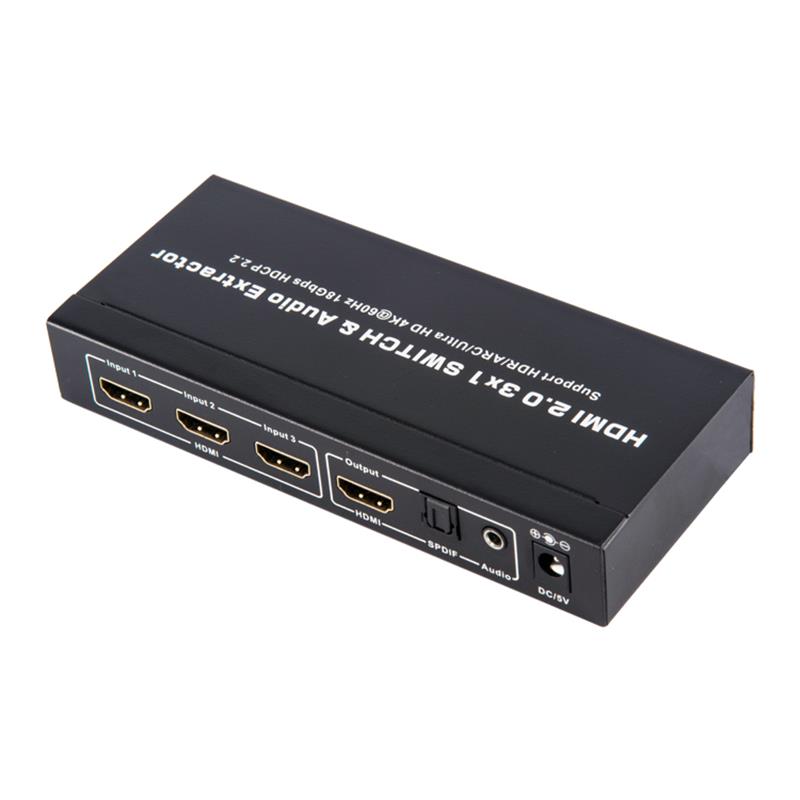

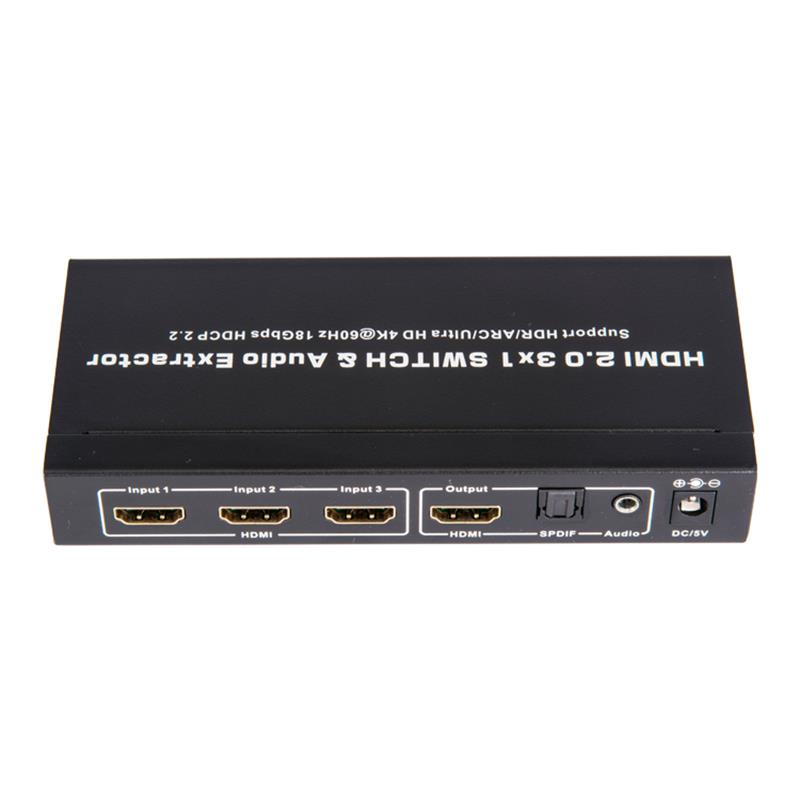

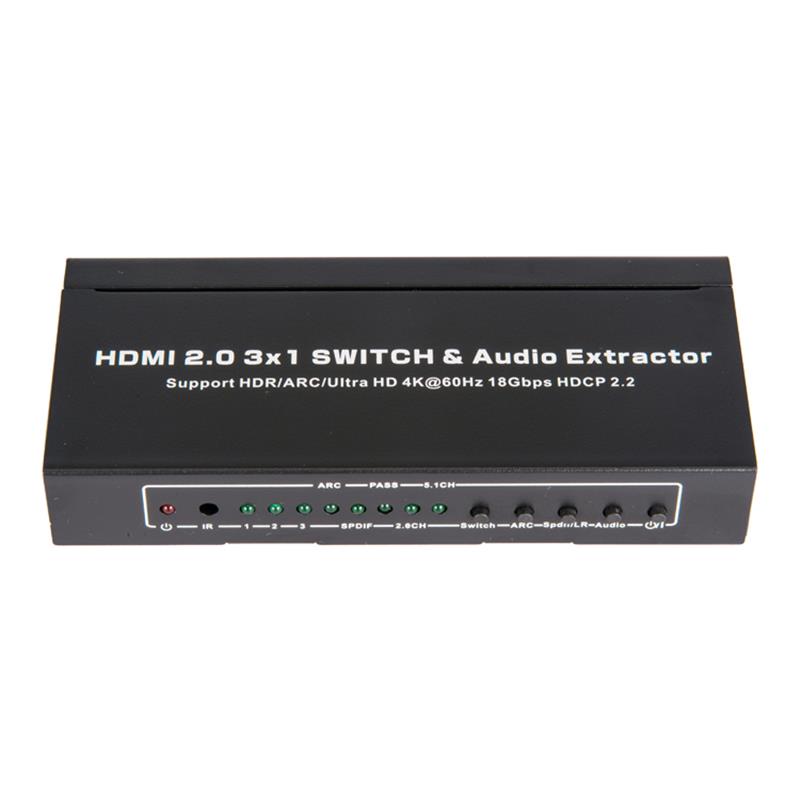

Dispozitivul este unul dintre multiplele porturi HDMI Extractor Audio cu suport HDR, ARC, 3D și 4KX2K, care pot comuta cu ușurință mai multe surse HD sau o singură sursă inteligentă MHL pe un ecran HD.De asemenea, oricare dintre sursele de intrare susțin extractul audio de canalul de ieșire audio SPDIF și LR.Comutatorul suportă funcția ARC care poate face întoarcerea audio TV înapoi la receptorul AV.

2.0 FEATURE

Unu.Intrare: HDMI x 3(HDMI/MHL 1 suport port MHL).

Doi.Ieșire: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

Trei.comutarea se face automat atunci când semnalul este prezent pe porturi;

Patru.conformitatea cu HDMI2.0, HDPCP2.2 și DVI 1.0;

Cinci.Suport formatul video până la 4k2k@30Hz cu 24bit RGB/YcbCR

  4:4:4/YCBCR4:4:4,și până la 4k2k@60Hz cu 12bit YCBCR 4:4:4;

Şapte.Suporte 12-bit Deep Color per canal, maxim 36-bit toate canalele.

Opt.Suport 3.0Gbps TMDS/600MHz cronometru pixel pe canal, maxim

  TOTAL TREPULUI TMDS ESTE 18Gbps.

9.Sprijină audio necomprimate, cum ar fi LCM.

10.Suportează audio comprimat, cum ar fi DTS Digital, Dolby Digital, DTS-HD,

    şi Dolby True HD.

12.Sprijină trecerea HDMI.

13.Suportează până la 7.1CH surround digital la ieșirea HDMI.

14.Suportează până la 5.1CH surround digital pe ieșirea din Toslink.

15.Suportes până la 2.0 canal stereo analog pe ieșire stereo.

16.Suportes Standard Audio, DSD Audio, și HD(HBR) Audio.

17.Suportes ARC (Canal de întoarcere audio).

3.0 ACCESORII DE APLICARE

1.HDMI/MHL Extractor de Audio----------------1 PCS

2.User manual------------------------1 PCS

3.Putere...

4.Remote Control------------------1 PCS(opțional)

4.0 APLICAREA

Comută mai multe rute de semnale HDMI de la dispozitivul sursă, cum ar fi DVD, Satellite Receiver, Set-top Box, DV Camera, Receptorul A/V și alte dispozitive HDMI, la un dispozitiv de afișare cu definiție înaltă, cum ar fi HDTV și HDMI Panl Display.

5.0 Modul în care funcționează

Unu.Utilizați un cablu HDMI pentru a conecta o sursă HD la portul de intrare HDMI.

Doi.Utilizați un cablu HDMI pentru a conecta un ecran HD la portul de ieșire HDMI.

Trei.Pentru conectarea audio, alegeţi una din următoarele opţiuni.

  a.Pentru a utiliza interfaţa HDMI, utilizaţi cablul HDMI de la pasul 2 la   conectează receptorul audio la portul de ieșire HDMI.Sunetul tau   Receptorul va trebui să emită un semnal video la ecranul HD.

  b.Pentru a utiliza Toslink, utilizați un cablu Toslink pentru a vă conecta la echipamentele audio.(Notă: Toslink nu susține Dolby Digital Plus.Te rog, schimbă-te.   sursa de intrare&355;39;s ieșire audio la o altă setare, dacă este necesar.)

  c.Pentru a utiliza Coaxial, utilizați un cablu Coaxial pentru a conecta la stereo audio   Echipament.

Patru.Conectează adaptorul de alimentare.

Cinci.Notă: Dacă utilizaţi cablu Toslink, asiguraţi-vă că   Vârful a fost deja îndepărtat din ambele capete înainte de conectare   la dispozitive.

6.0 Parametri tehnici

-------------------...

Afișează dispozitiv Output Port-----------------------------------------------------------------1

Sursa Port Connector--------------------------------------------------------

Afișează dispozitivul Port Connector----------------------------------------

-----------------...

single Link Range---------------------------------------------------------------------------------------------

Input Video Signal-------------------------------

Input DDC Signal----------------------------------

Deep Color...

----------------...   4Kx2K@50/60Hz

Audio output---HDMI pass-through;Up to 7.1CH;SPDIF output up to 5.1 ch;3.5mm stereo output audio

--------------------...

--------------------------------...

Lungimea cablului de intrare...   Cable at1080P@24bit 60Hz

Lungimea cablului de ieșire----------------------------.88804; 50ft/15m 24 AWG HDMI de mare viteză   Cable at1080P@24bit 60Hz

The cablu standard----------------------------------------------28AWG HDMI2.0

-------------------...

Power Consumation (max.)---------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------

---------------------...

Power Adaptor----------------...

Cum te simţi?

Dimension: L*W*H(mm)--------------------------------------------------------------------------------------------

7.0 Instalarea și precauțiile

Pentru a evita şocul electric, deteriorarea produselor şi pentru a vă proteja siguranţa, vă rugăm să observaţi următoarele:

1.Vă rugăm să conectați încet sau să deconectați cablurile de semnal și să nu conectați de multe ori, deconectați; sau   Scuturaţi-i pe toţi.

2.Echipamentul nu trebuie pus sub soare, ploaie şi umezeală sau   mediu neverilorat.

3.Elementele lichide nu trebuie plasate pe echipament.

4.Nu instala echipamentul în apropierea surselor de căldură, cum ar fi focul, puterea, sau alte amplificatoare care produc căldură.

5.Nu introduceţi metalul sau alte obiecte în echipament în plus faţă de   conectarea cablurilor la porturi.

6.Nu demola echipamentul de unul singur; acesta ar trebui să fie menținut de către   personalul profesional de întreţinere.
