Vă mulțumim pentru achiziționarea produsului nostru.Pentru a asigura siguranţa şi mulţi ani, ;39; funcţionarea fără probleme a produsului, Vă rugăm să citiţi manualul cu atenţie înainte de a utiliza acest produs.

1.0 DESCRIERE

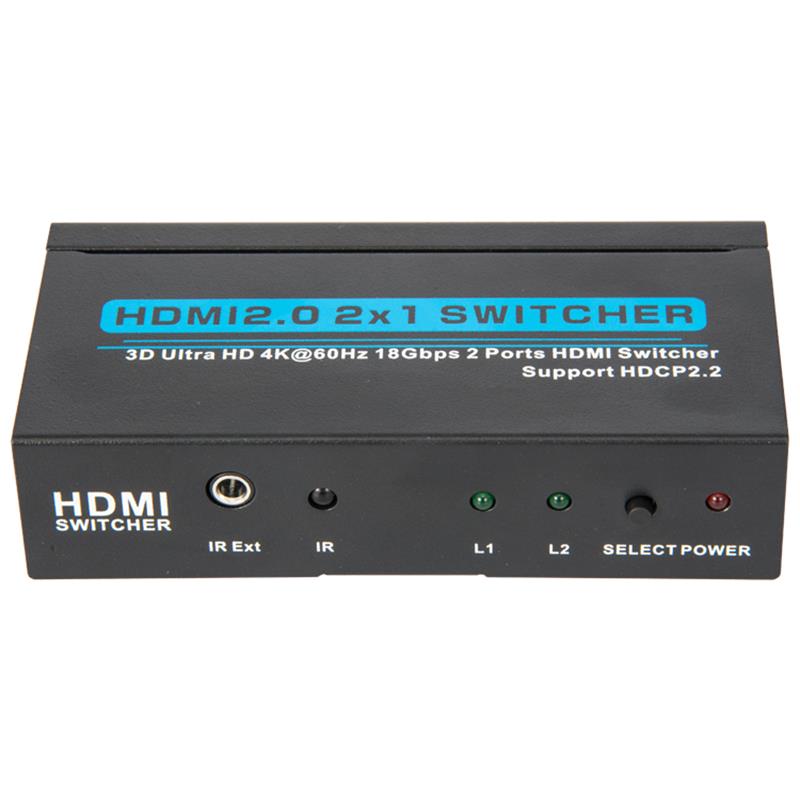

HDMI Switch este un produs care poate comuta semnalele HDMI cu mai multe grupe pe un dispozitiv de afișare de înaltă definiție, cum ar fi HDTV, utilizând butonul de apăsare manual ă.Făcând acest lucru, se poate evita frecvent conectarea şi deconectarea cablurilor.Acesta poate optimiza sistemul de teatru de acasă la cel mai bun efect.

2.0 FEATURE

Unu.Pentru a sprijini transmiterea simultană a două fluxuri video, multiple

      semnalele video pot fi transmise pe același ecran;

Doi.comutarea se face automat atunci când semnalul este prezent pe porturi;

Trei.conformitatea cu HDMI2.0, HDPCP2.2 și DVI 1.0;

Patru.Suport formatul video până la 4k2k@60Hz cu 24bit RGB/YcbCR

    4:4:4/YCBCR4:4:4,și până la 4k2k@60Hz cu 12bit YCBCR 4:4:4;

Cinci.Suport formatul video secvențial de cadru 3D până la 1080p@60;

Şase.Sprijinirea formatului video în modul VESA de înaltă rezoluție până la QSXGA@60Hz;

Şapte.susține LPM 7.1CH, Dolby True HD și DTS-HD Master Audio;

Opt.sprijină controlul butoanelor IR și Panel;

9.Compatibil cu DVI prin utilizarea adaptorului HDMI TO DVI;

10.extinde distanța de transmisie și îmbunătăți semnalul de transmisie;

11.Proiectarea învelișului metalic și ecranarea globală fără interferențe de semnal;

12.Alimentarea cu energie (Vă rugăm să consultați parametrul tehnic).

3.0 ACCESORII DE APLICARE

La prima despachetare extensibilă vă rugăm să verificați dacă sunt incluse următoarele elemente:

2x1 switcher---------------...

5V DC Power Adaptor-------------...

Telecomanda--------------------------------

IR receptor Extension Cable-----------------------

User Manual----------------...

4.0 Parametri tehnici

-------------------...

Afișează dispozitiv Output Port-----------------------------------------------------------------1

Sursa Port Connector--------------------------------------------------------

Afișează dispozitivul Port Connector----------------------------------------

-----------------...

single Link Range---------------------------------------------------------------------------------------------

Input Video Signal-------------------------------

Input DDC Signal----------------------------------

Deep Color...

----------------...

--------------------...

--------------------------------...

Lungimea cablului de intrare...

Lungimea cablului de ieşire---------------------------------------------------------------------------------------

The cablu standard----------------------------------------------28AWG HDMI2.0

-------------------...

Power Consumation (max.)---------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------

---------------------...

Power Adaptor----------------...

Net Weight--------------...

Dimension: L*W*H(mm)--------------------------------------------------------------------------------------------

5.0 APLICAREA

Comută mai multe rute de semnale HDMI de la dispozitivul sursă, cum ar fi DVD, Satellite Receiver, Set-top Box, DV Camera, Receptorul A/V și alte dispozitive HDMI, la un dispozitiv de afișare cu definiție înaltă, cum ar fi HDTV și HDMI Panl Display.

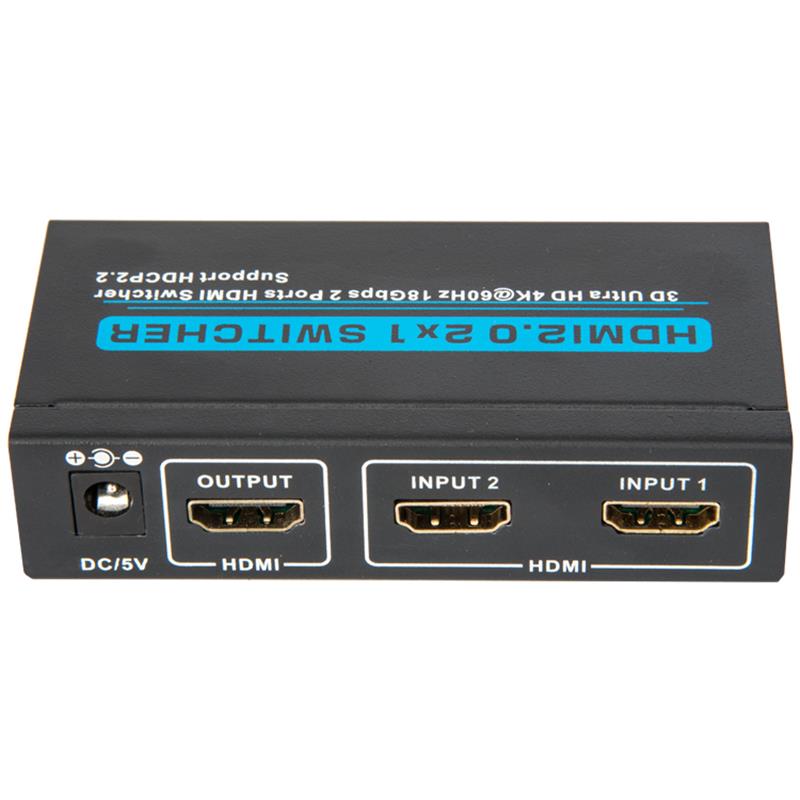

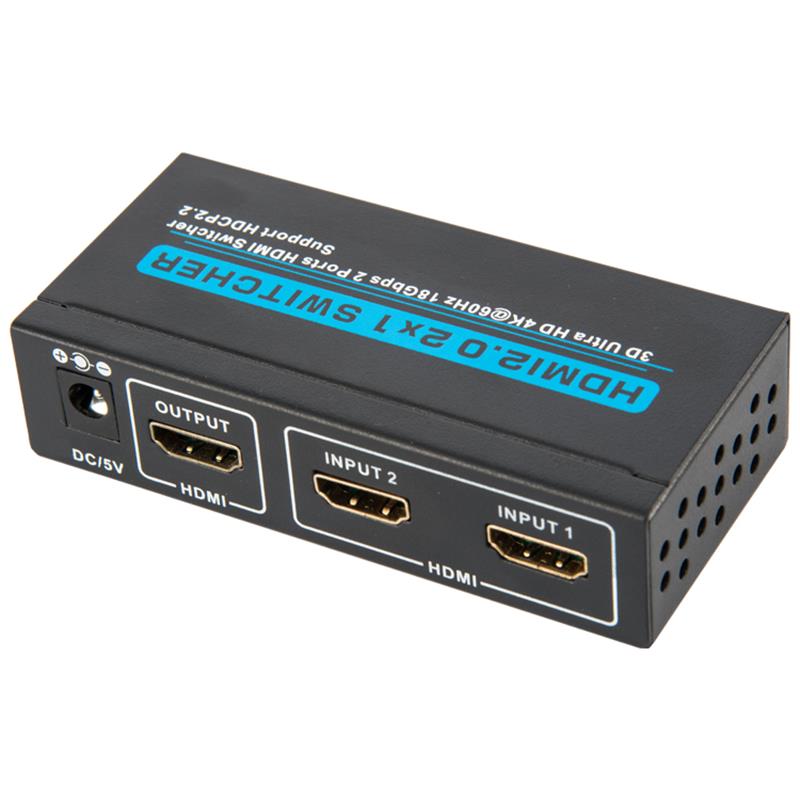

5.1 Conectați un dispozitiv de afișare cu definiție înaltă, cum ar fi HDTV la HDMI Switch&3535;39;   ieșire port.

5.2 Dispozitiv sursă de conectare, cum ar fi DVD-ul și ps4 TO HDMI Switch& 355;39;   Porturi.

5.3 După toate conexiunile au fost realizate cu succes și apoi puterea pe, puteți selecta informațiile pe care doriți să le vizualizați sau să le ascultați

Notă: Atunci când comutatorul HDMI funcționează, asigurați-vă că dispozitivul sursă și dispozitivul de afișare sunt bine conectate cu cabluri.Pentru a face ca porturile relevante să funcționeze corect, în primul rând porniți comutatorul, puterea de pe dispozitivul sursă.

6.0 INSTALAȚIE ȘI PRECAUŢII

Pentru a evita şocul electric, deteriorarea produselor şi pentru a vă proteja siguranţa, vă rugăm să observaţi următoarele:

1.Vă rugăm să conectați încet sau să deconectați cablurile de semnal și să nu conectați de multe ori, deconectați; sau Scuturaţi-i pe toţi.

2.Echipamentul nu trebuie pus sub soare, ploaie şi umezeală sau   mediu neverilorat.

3.Elementele lichide nu trebuie plasate pe echipament.

4.Nu instala echipamentul în apropierea surselor de căldură, cum ar fi focul, puterea, sau alte   amplificatoare care produc căldură.

5.Nu introduceţi metalul sau alte obiecte în echipament în plus faţă de   conectarea cablurilor la porturi.

6.Nu demola echipamentul de unul singur; acesta ar trebui să fie menținut de către   personalul profesional de întreţinere.
