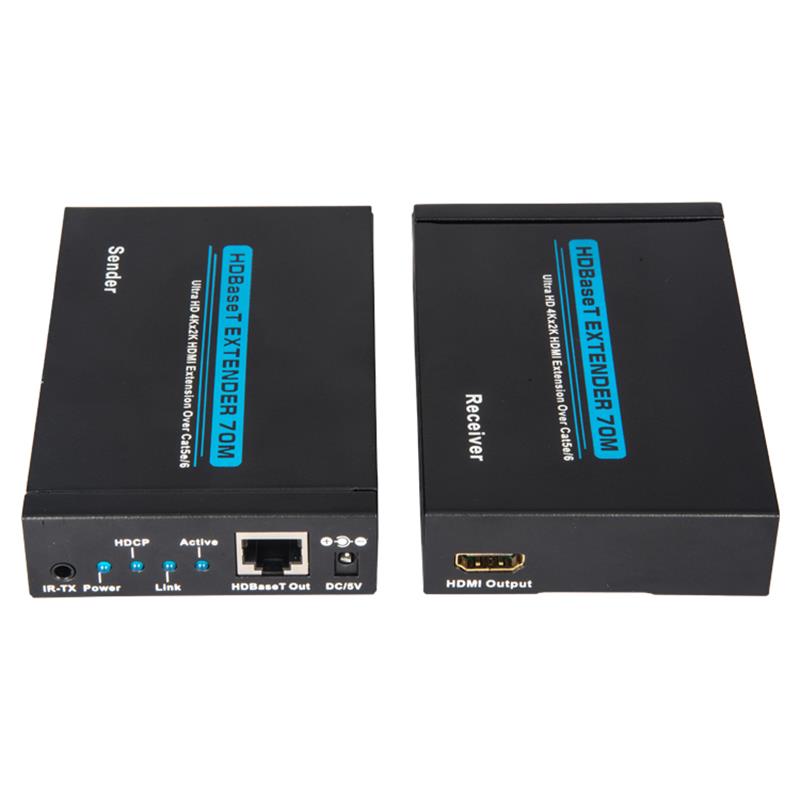

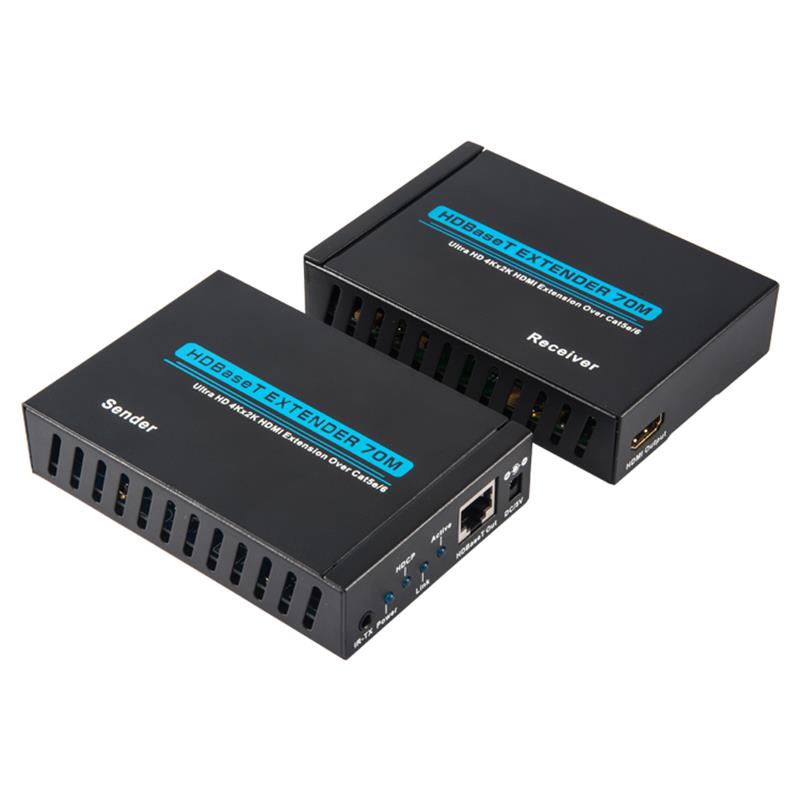

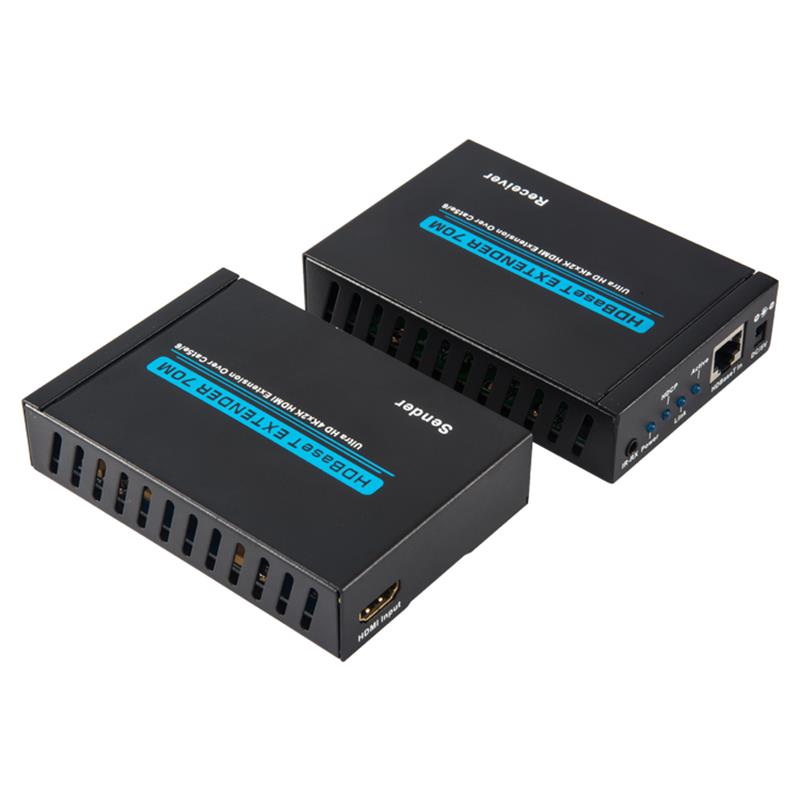

1.0 Introducere

HDMI Extender peste cat5e/cat6 este un instrument pentru extinderea semnalului HDMI pe distanţe lungi la un ecran compatibil.Acesta este conceput pentru a converti semnalul HDMI la semnalul standard HDBaset și pentru a transmite prin cablu internet.Acesta susține, de asemenea, un semnal de control în infraroșu Transfer, împreună cu semnalul HDMI, astfel încât să puteți controla sursa în partea Sink, care este 70 metri în exterior, de asemenea, puteți controla Sink-ul în partea Sursă, care este 70 metri în afara folosind HDMI Extender.

2.0 Caracteristici

1.O pereche ca un modul complet funcțional, nu este nevoie de setare.

2.Utilizaţi un singur cablu LAN UTP (CAT-5E/6) pentru a înlocui cablul HDMI pentru a obţine transmisie la distanţă mare.Întreruperea cablurilor UTP respectă standardul de IEEE-568B.

3.Distanța de transmisie:

70 metri: 1080P@60Hz36bit; 3D1080P@30Hz36bit;

40metri: 1080P@60Hz@48bit; 1080P@120Hz@24bit; 3D1080P@60Hz@36bit, 4K x 2K@30Hz@24bit.

Patru.     HDMI V1.4 sprijinit.

Cinci.     HDPP respectă.

Şase.     Suport complet HD: 1080p@60Hz@48 bit/pixels,1080p@120Hz@24bit/pixels,

Şapte.     3D 1080P60Hz și 4K x 2K@30Hz@24bit

Opt.     Transfer ă semnalul de control infraroşu împreună cu semnalul HDMI.

9.     Suport 20~60KHz IR de lucru.

3.0 Ambalaje

La prima despachetare extensibilă vă rugăm să verificați dacă sunt incluse următoarele elemente:

HDMI Extender Transmitter -------------------------------------------------

HDMI Extender receptor------------------------------------------ 1PCS

----------------------------------------------

--------------------------------------------

DC Power Supply adaptor--------------------------- 2PCS

Operation Manual...

4.0 Specificații

-------------------...

Transmiţătorul HDMI Input/Output Ports---------------------------------1x HDMI Femeie port/1 x CAT6 1x Transmiţător IR

HDMI Receptioner Input/Output Ports-------------------------------------------------------1 1x Receptor IR

Power Supply--------------...

CESA Protection Human Body Model--------------------------.177; 8kV (descarcare de aer-decalaj)   circuit 177; 4kV (descărcare de contact)

Dimensions (mm)...

------------------...

Temperatura de operare----------------------------------------------------------------------------------------------0--0--0--yer176; C ~ 40

Temperatura de operare----------------------------------------------------------------------------------------------0--0--0--yer176; C ~ 40

Temperatura depozitului --------------------------------------------------------------------------------------------------------------

Relative Humidity--------------------------------------20 ~ 90% RH (Non-condens)

Power Design (Max)-----------------------------------------------...
