1.0 Introducere

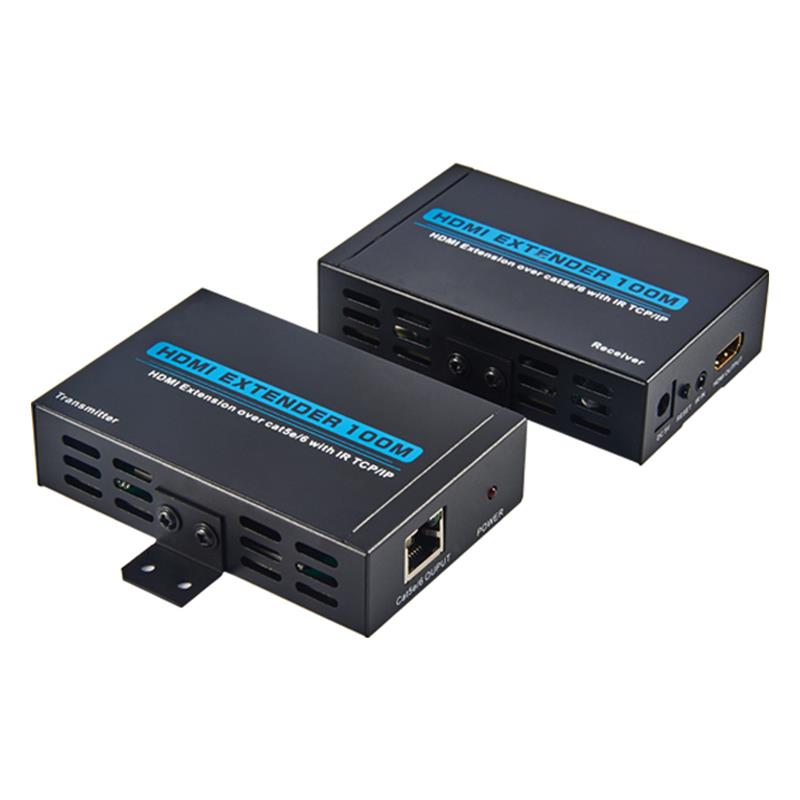

HDMI Extender peste O CAT5e/6 este un instrument pentru extinderea semnalului HDMI pe distanţe lungi la un ecran compatibil.În loc să utilizați cabluri HDMI scumpe, cablurile/sockets-urile CAT 5e/6 existente pot fi utilizate pentru a efectua funcții avansate precum transferul video Deep Color (12 biți/culoare) și audio digital, cu o lățime de bandă până la 225MHz.Transmiţătorul şi Receptorul HDMI, peste O CAT 5e/6 extensiv este instrumentul dumneavoastră de extensie HDMI substanţial.De asemenea, HDMI Extender susține re-transmiterea IR, astfel încât să puteți controla sursa care este de 100 metri în afara utilizând HDMI Extender.

2.0 Caracteristici

Unu.       DC 5V sursa de alimentare;

Doi.       HDMI 1.3, HDPP 1.1 și DVI 1.1 conforme;

Trei.       Suport Deep Color până la 12 biți/culoare;

Patru.       Suport 20~60KHz IR re-transmite;

Cinci.       utilizează un cablu CAT5e/6 pentru transmiterea datelor/DDC;

Şase.       Egalizează și recuperează datele TMDS primite înainte de a le retransmite în calitate optimă, indiferent de calitatea semnalului de intrare;

Şapte.       Cablurile de testare au arătat că, cu rezoluția 1080p, sursa de intrare HDMI poate fi la zece metri distanță;

Opt.       La transmiterea unui semnal în rezoluția 1080p, distanța de operare CAT6 este de 100 metri(max).

3.0 Ambalaje

La prima despachetare extensibilă vă rugăm să verificați dacă sunt incluse următoarele elemente:

HDMI Extender Transmitter -------------------------------------------------------

HDMI Extender Receiver---------------------------------------------------------

-------------------------------------------

-----------------------------------------------

5V DC Power Supply adaptor ------------------------------------2PCS

Operaţiunea Manual...

4.0 Specificații

Frecvenţă   Bandgrowth--------------------------------------- 2.25Gbps   (link unic)

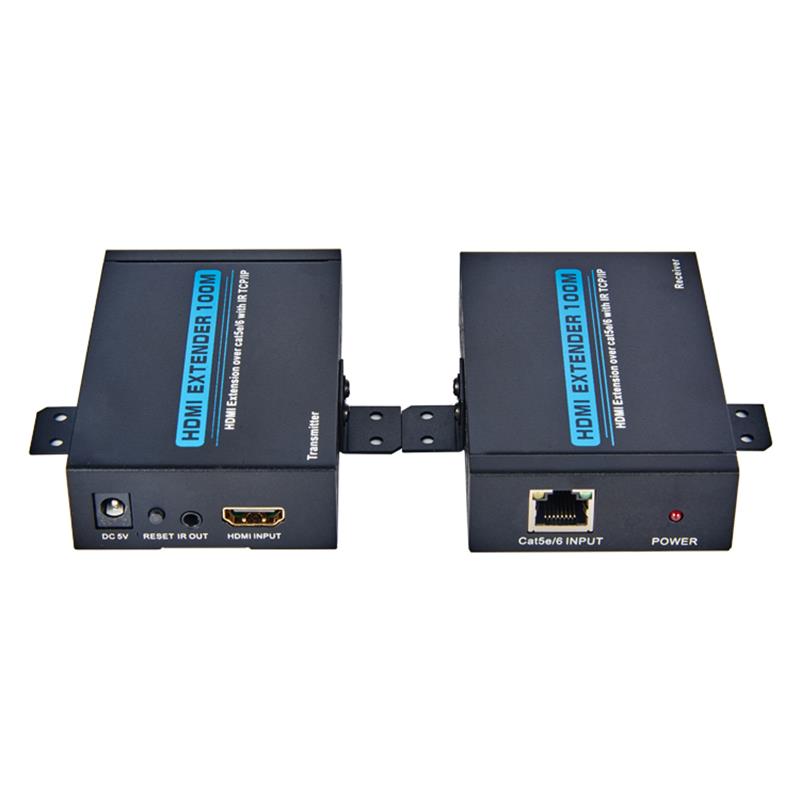

HDMI   Transmiţător de intrări/ ieșiri... 1x   HDMI Portul feminin/1 x CAT6

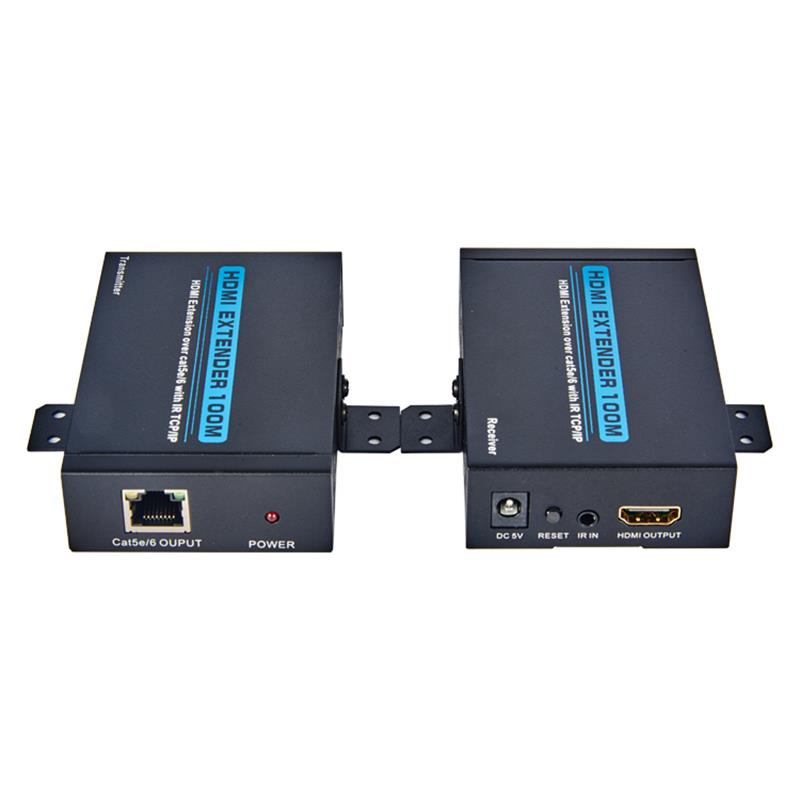

HDMI   Receptioner Input/ Output Ports------------------- 1   x HDMI Portul feminin/1 x CAT6

Putere   Suport-------------------------------------------------------------------------- DC   5V

Protecția CESA   Human Body Model:... fuzion 177;   8kV (descărcare în aer-decalaj)/ fuzion 177;   4kV (descărcarea de contact)

Dimensiuni   (mm)---------------------------- 65(W)   X 100 (D) X 25 (H)

Funcționare   Temperatura... 0 marginea 730; C   ~ 40 huse 730; C / 32 blat 730; F ~ 104 despe 730; F

Depozitare   Temperatura... -20 capac 730C   ~ 60; 2730; C / / -4 blat 730; F ~ 140 object 730;F

Rudă   Umiditate... 20~90%   RH (fără condensare)
