Prezentare generală:

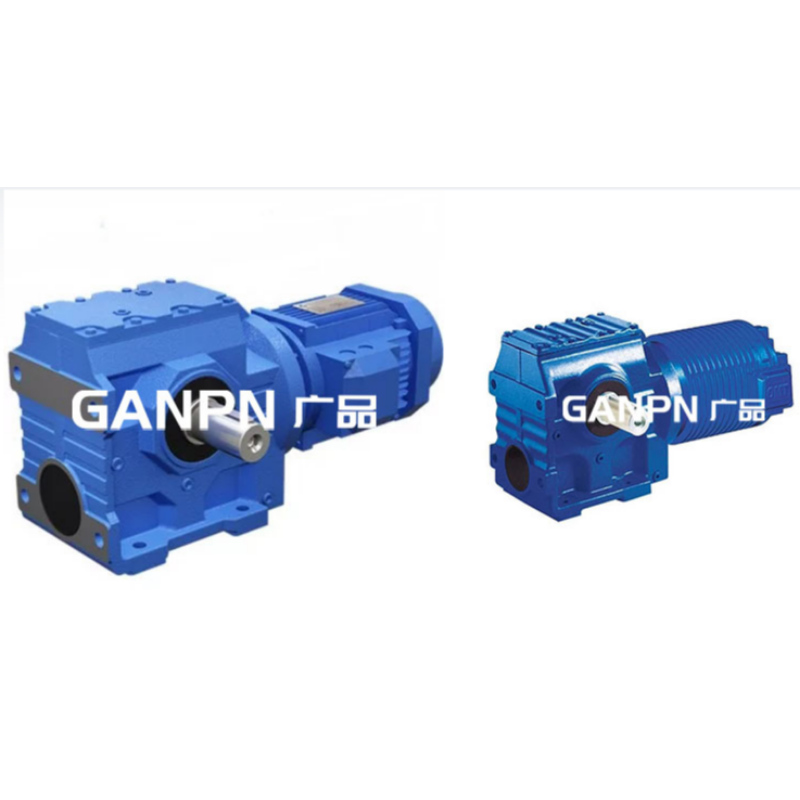

Unu.Reducetorul seriei S are un conţinut tehnologic ridicat.Are o combinație de unelte elicoidale și de vierme, care îmbunătățește cuplul și eficiența mașinii.Această serie de produse au specificații complete, o gamă largă de viteză rotativă, o bună universalitate, adecvată pentru diferite metode de instalare, o performanță sigură și fiabilă și o durată lungă de viață, și au pus în aplicare cerințele standardelor internaționale.

Doi.Suprafața convex ă concavă a corpului are funcția de disipare termică, absorbție puternică a vibrațiilor, creștere la temperaturi scăzute și zgomot scăzut.

Trei.Mașina are o bună performanță de etanșare și o adaptabilitate puternică la mediul de lucru.

Patru.S seriale reductorul de viteze elicoidale are o mare acuratețe de transmisie, în special potrivită pentru ocazii de pornire frecvente.Acesta poate fi conectat cu diferite reductoare și echipat cu diferite tipuri de motoare, și poate fi instalat în amplasamentul de transmisie de 90 grade.

Cinci.Elementele cheie ale reductorului elicoidal sunt fabricate din materiale rezistente la uzură și tratament termic special.Ele au caracteristicile unei acuratețe ridicate a prelucrării, a unei transmisii stabile, a unui volum mic, a unei mari capacități de rulment și a unei durate lungi de funcționare.

Şase.Reducetorul elicoidal poate fi echipat cu diferite tipuri de motoare, formând mecatronicele, asigurând pe deplin caracteristicile de calitate ale produsului.

Caracteristici de performanță:

Unu.Combinația uneltelor Helice și a uneltelor de vierme, structura compact ă, raportul de reducere mare.

Doi.Mod de instalare: instalare a picioarelor, instalare a arborelui gol, instalare a flanșei, instalare a brațului de torsiune, instalare a flanșelor mici.

Trei.Modul de intrare: conectare direct ă la motor, conectare la centură cu motor sau arbore de intrare, intrare prin flanșă de conectare.

Patru.Randamentul mediu: raportul de decelerare al 7.5-69.39 este 77%; cel al 70.43-288 este 62%; iar cel al combinaţiei S / R este 57%.

Cinci.Și seria R poate obține un raport de viteză mai mare.

Parametri tehnici:

Intervalul ratei de viteză: tipul de bază 9.96-244.74, seria de serie / R combinația tip poate ajunge la 8608

Intervalul cuplului: 43-4200 NM

Intervalul de putere: 0.18-22 kw

Forma structurală:

Tipul de conectare cu extensia S-arborelui SF tip de extensie a arborelui, instalare a flanșei

SS-înseamnă racordarea axului de admisie a arborelui SA

Saf – arbore montat, flanșă montată

Model de bază:

Tipul de instalare a piciorului de ieșire al arborelui solid: S37, s47, S57, s67, S87, S97

Solid shaft cu flanșă de ieșire: SF37, sf47, SF57, sf67, sf77, sf87, sf97

Tip de instalare tubulară a arborelui exterior: SA37, sa47, sa57, SA67, SA77, SA87, sa97

Pudră tubulară de ieșire cu flanșă de ieșire: saf37, saf47, saf57, saf67, saf77, saf87, saf97

Puț gol de ieșire cu instalare de braț de torsiune: sat37, sat47, sat57, sat67, sat77, sat87, sat97

Puț gol de ieșire cu instalare mică de flanșă: SAZ37, SAZ47, SAZ57, SAZ67, SAZ77, SAZ87, SAZ97

Tip de instalare a piciorului de intrare în arbore solid: ss37, ss47, ss57, ss67, ss77, ss87, ss97

Combinația tălpilor de ieșire Solid: s37r17, s47r17, s57r17, s67r37, s87r57, s97r57

Tipul de instalare a tălpilor de intrare Hollow: sas37, sas47, sas57, sas67, sas77, sas87, sas97

Combinația tălpilor de ieșire Solid: sa37r17, sa47r17, sa57r17, sa67r37, sa87r57, sa97r57

Tip de instalare a flanșei de ieșire prin axă solidă: sfs37, sfs47, sfs57, sfs67, sfs87, sfs97

Combinația de instalare a tălpilor de ieșire: sf37r17, sf57r17, sf67r37, sf77r37, sf87r57, sf97r57

Solid shaft input with flange: safs37, safs47, safs57, safs67, safs77, safs87, safs97

Pudră tubulară cu flanșă de ieșire: saf37r17, saf47r17, saf57r17, saf67r37, saf77r37, saf87r57, saf97r57

Puț gol de ieșire cu instalare mică flanșă: saz37, saz47, sazs57, saz67, saz77, saz87, saz97

Puț gol de ieșire cu o combinație mică de instalare flanșă: saz37r17, saz47r17, saz57r17, saz67r37, saz7r37, saz97r57
