Prezentare generală:

Unu.Produsul adoptă o idee de proiectare modular ă și are o gamă largă de adaptabilitate.Această serie de produse au o mulțime de combinații de motoare, poziții de instalare și scheme structurale, cu o clasificare a ratei de transmisie fină, care îndeplinesc diferite condiții de funcționare și realizând mechatronice.

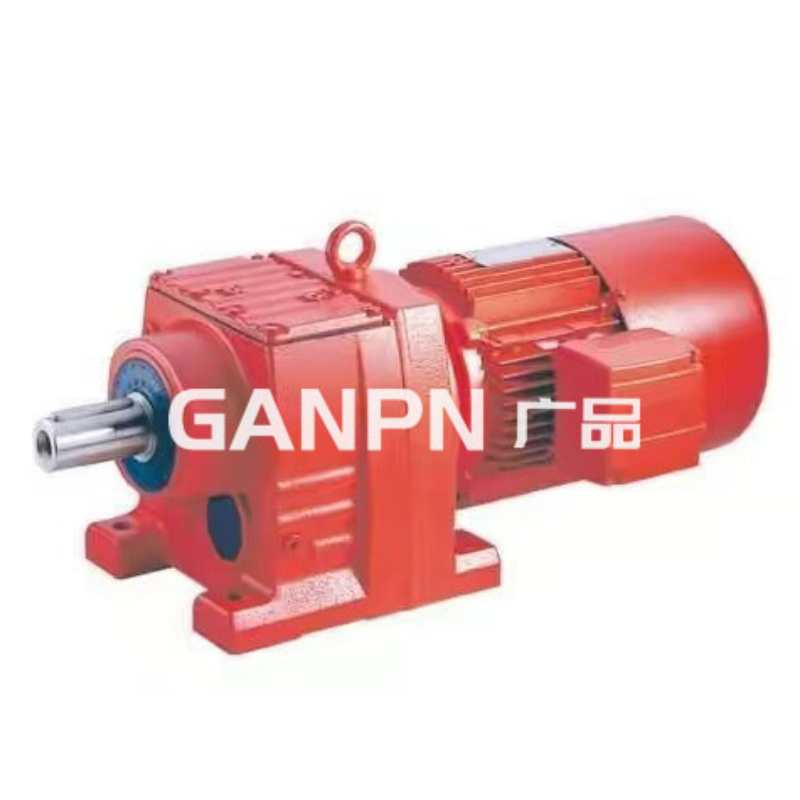

Doi.R seria de reductoare a uneltelor elicoidale cu suprafața dintelui dur este fabricată în conformitate cu cerințele tehnice internaționale, cu conținut ridicat de tehnologie;

Trei.Reducetorul de viteze cu suprafața dintelui dur economisește spațiu, este fiabil și durabil, are o capacitate mare de suprasarcină, iar puterea poate ajunge la 132kw;

Patru.Consum redus de energie, randament superior, randament redus la fel de mare ca 95% de mai sus;

Cinci.Vibrație scăzută, zgomot scăzut, economisire de energie ridicată;

Şase.R seria de reductoare a uneltelor elicoidale cu suprafața dintelui dur este confecționată din oțel forjat de înaltă calitate, cutie de fier turnată din oțel, iar suprafața uneltelor este supusă tratării termice de înaltă frecvență;

Şapte.După prelucrare de precizie, pentru a asigura paralelismul arborelui și cerințele de poziționare a rulmenţilor, reductorul care formează ansamblul de viteze elicoidale este echipat cu diferite tipuri de motoare, iar combinarea de integrare mecanică și electrică garantează complet caracteristicile de utilizare ale produselor motorii reductoare.

Caracteristici de performanță:

Unu.Ieșire offset mic, structură compact ă, utilizarea maximă a spațiului cutiei, două și trei etape în aceeași cutie.

Doi.Adoptarea cutiei de turnare integral ă, structura cutiei are o rigiditate bună, care este ușor de a îmbunătăți rezistența arborelui și durata de funcționare a rulmentului.

Trei.Mod de instalare: instalarea picioarelor, instalarea flanșelor cu flanșă mare și mică, ușor de ales.

Patru.Eficiența medie a ieșirii din puţul solid este 96% în a doua etapă, 94% în a treia etapă și 85% în combinația R / R.

Cinci.RM Seriile special concepute pentru amestecare pot suporta for țe axiale și radiale mari.


Parametri tehnici:

Intervalul ratei de viteză: R tipul de bază 3.33-289.74, tipul RX 1.3-8.65, tipul combinat R / R poate atinge 27001

Intervalul de cuplu: R tip de bază 85-18000 nm, RX tip 20-1680 NM

Intervalul de putere: R de bază 0.18-160 kW, Rx 0.18-132 kw

Forma structurală:

R: Instalația tălpilor de extensie a șalului RF: instalarea flanșei

RF: instalare a flanșei picioarelor RM: instalare a flanșei cu poartă extinsă

Rx: instalare a piciorului în fază unică RXF: instalare în flanșă unică

Model de bază:

Tipul de montare orizontală a piciorului: R17, R27, r37, R47, R57, r67, r77, R87, r97, R107, R137, r147, r167

Tip vertical de montare a flanșei: rf17, rf27, rf47, rf57, rf67, rf77, rf87, rf97, rf107, rf137, rf147, rf147, rf167

File orizontală de picior de unitate în fază unică: rx37, rx57, rx67, rx77, rx87, rx97, rx107, rx127, x157

Instalație de flanșă vertical ă pentru o singură etapă: rxf37, rxf57, rxf67, rxf77, rxf87, rxf97, rxf107, rxf127, rxf157

Tipul orizontal cu intrare în arbore: rs27, rs37, rs47, rs57, rs67, rs77, rs87, rs97, rs107, rs137, rs147, rs167

Combinația orizontală de instalare a piciorului: r37r17, r57r37, r7r37, r87r57, r97r57, r107r7777, r137r7777, r147r7r787, r16r97, r167r97

Vertical flanșă cu instalare de intrare a arborelui: rfs27, rfs37, rfs47, rfs57, rfs67, rfs77, rfs87, rfs97, rfs107, rfs137, rfs147, rfs167

Instalația verticală a flanșei combinat tip rf37r17, rf57r37, rf67r37, rf7r37, rf87r57, rf97r57, rf107r777, rf137r777, rf147r7r7777, rf16r97, rf167r97

Instalația de instalare a curelei orizontale cu o singură etapă: rxs37, rxs57, rxs67, rxs77, rxs87, rxs97, rxs107, rxs127, rxs157

Ambalaj vertical de transmisie în fază unică cu intrare și instalare a arborelui de tip rxfs37, rxfs57, rxfs67, rxfs77, rxfs87, rxfs97, rxfs107, rxfs127, rxfs157
