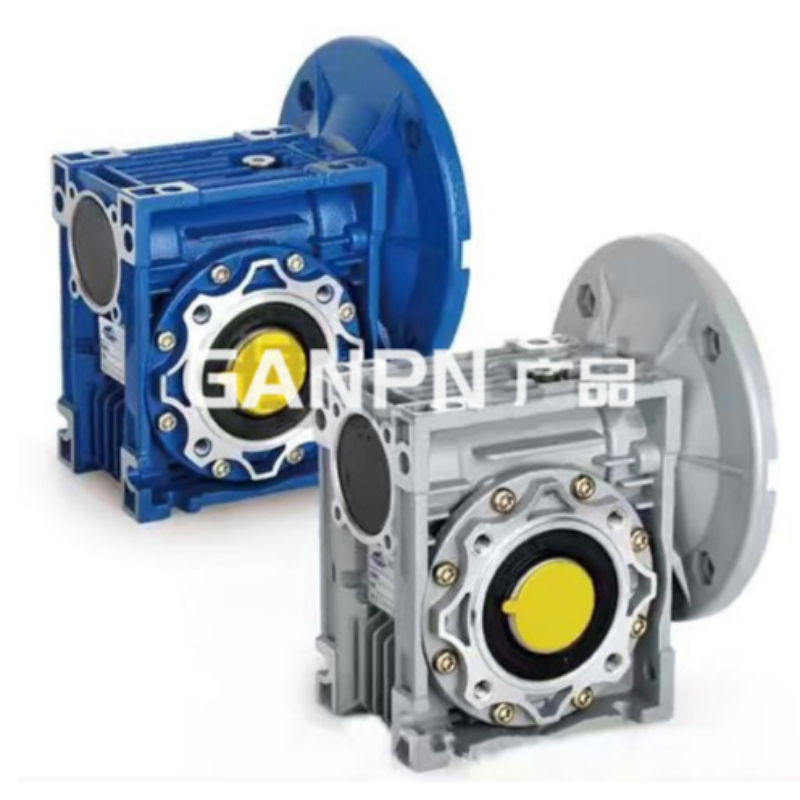

Caracteristici de structură ale reductorului de unelte de viermi:

--Cutie de turnare din aliaje de aluminiu de înaltă calitate, adecvată pentru configurarea universal ă a instalării;

--Suficiente coaste de răcire fac corpul să aibă o performanță de conductie termică excelentă;

--De la 025 la 150, există specificații de 10-cadru, iar gama de transmisie de putere este 60W la 15kw;

--Rata vitezei este mare, fiecare cadru are 12 tipuri de raport de viteză de la 5:1 la 100:1;

...viermele de transmisie a suprafeței dintelui dur de măcinare de precizie are o eficiență ridicată și un cuplu mare de ieșire;

--Zgomot scăzut și exploatare stabilă, adecvate pentru funcționarea continuă pe termen lung în mediu dur;

--Greutate ușoară, putere mecanică ridicată;

--Modular ă combinație permite pcrw și DRW să se extindă raportul de transmisie al reductorului RW la: I = 5 - 32000


Principalele materiale de reductor al uneltelor de vierme

--Shell: aliaj de aluminiu (cadru: 025-090), fontă (cadru: 110-150);

--Vierme: 20Cr oțel, tratament de carbonitrizare (păstrează duritatea suprafeței dintelui HRC60 după măcinare fină, și grosimea stratului dur > 0.5mm);

...Viteza de vierme: special făcută din bronz rezistent la uzură.


Pictura reductorului de unelte de viermi

Aliaj de aluminiu:

După pulverizare, tratament special împotriva coroziunii (păstrează simțul culorii aliajului alb de argint și rezistă coroziunii benzinei, xilenului și altor solvenți organici);

După fosfat, pulverizare ral5010 vopsea albastră de copt;

...fontă: spray cu vopsea albastră de copt.


eficiența

Eficienţa este un indice important al reductorului, care depinde de proiectarea şi fabricarea de viteze vierme şi vierme, precum şi de starea de frecare.Deoarece reductorul are caracteristici diferite de frecare în starea de funcționare și în starea static ă, eficiența reductorului are eficiența dinamică și eficiența statică corespunzătoare:

Dynamic Eficienty – capacul 951D: eficiența de transmisie a reductorului în condiții de funcționare (frecare dinamică);

Sisteme de eficiență static ă: eficiența de transmisie a reductorului în stare oprită (frecare statică);

Deoarece coeficientul static de frecare al peretelui de frecare este mai mare decât coeficientul de frecare dinamic, eficiența dinamică a reductorului este mai mare decât eficiența static ă, adică, desp951d; > Disp951;


Transmiterea reversibilității

Procesul de transmisie al aplicării cuplului la producția (angrenaj de vierme) de reductor pentru a conduce intrările (vierme) este transmisia inversă a reductorului.Transmisia reversibilității reductorului de vierme este caracteristica transmisiei reversibile.Această caracteristică a selectării și_;116;reductorului trebuie să fie acordată atenție în utilizare.

Reversabilitatea reducerului de transmisie este legată de eficiența decelerației, care corespunde eficienței statice a plăcii 951s și eficienței dinamice a bancomatului 951D. Caracteristicile reversibile ale transmisiei reductorului sunt descrise după cum urmează:

defunct 951s –65308; 0.5: ireversibil static.Aceasta înseamnă că, atunci când reductorul este în stare static ă, viermele de intrare nu poate fi condus prin aplicarea cuplului la viteze de vierme de ieșire, iar transmisia inversă se poate bloca.

administrare 951s = 0.5-0.55: reversibilă static ă scăzută.Aceasta înseamnă că atunci când reductorul este în stare static ă, viermele de intrare poate fi condus prin aplicarea cuplului pe roata de vierme de ieșire, iar auto-blocare nu este puternic.

zeflex; > 0.5: reversibil static.Aceasta înseamnă că atunci când reductorul este în stare static ă, viermele de intrare poate fi condus prin aplicarea cuplului la viteze de vierme de ieșire, și nu se poate bloca singur.

zev951d; < 0.5: puterea este ireversibilă.Aceasta înseamnă că, în procesul de transmisie a reductorului, atunci când arborele de intrare este deconectat de la putere, arborele de ieșire se poate opri imediat.

zev951d; < 0.5-0.6: puterea scăzută reversibilă.Cu alte cuvinte, în procesul de transmisie a reductorului de viteze de vierme, atunci când arborele de intrare este deconectat de la putere, arborele de ieșire nu poate fi oprit imediat și în mod fiabil.

zev951d; > 0.6: reversibilitate dinamică.Aceasta este, reductorul este în procesul de transmisie.Atunci când arborele de intrare este deconectat de la putere, arborele de ieșire nu se poate opri auto-blocare.
