Vă mulțumim pentru achiziționarea produsului nostru.Pentru a asigura siguranţa şi mulţi ani, ;39; funcţionarea fără probleme a produsului, Vă rugăm să citiţi manualul cu atenţie înainte de a utiliza acest produs.

1.0 DESCRIERE

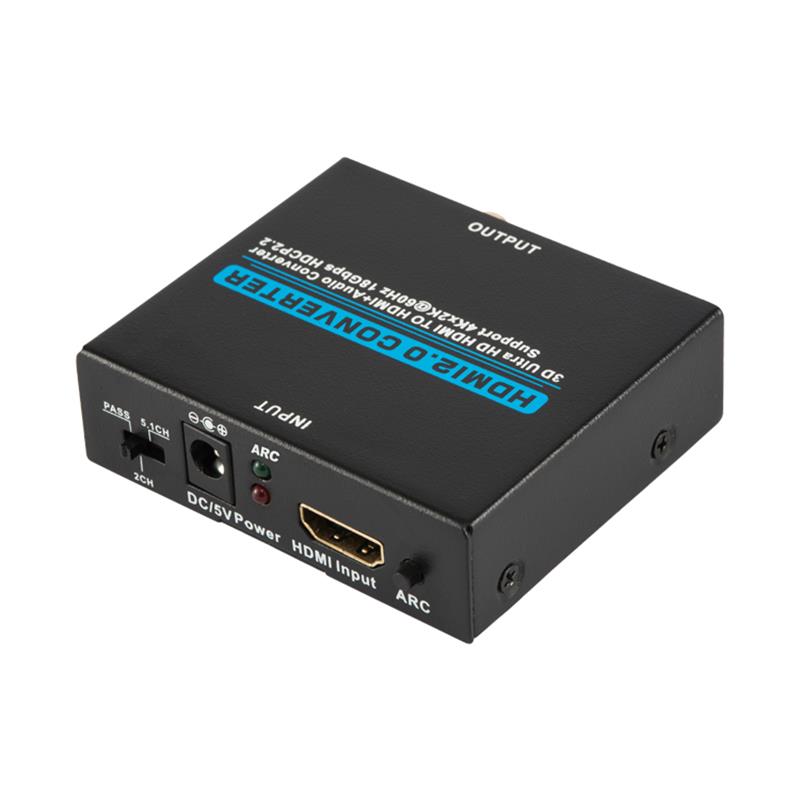

Dispozitivul este un extractor audio HDMI cu suport HDR, ARC, 3D și 4KX2K, care poate comuta cu ușurință mai multe surse HD sau o singură sursă inteligentă MHL pe un ecran HD.De asemenea, oricare dintre sursele de intrare susțin extractul audio de canalul de ieșire audio SPDIF și LR.Suportul funcției ARC care poate face întoarcerea audio TV înapoi la receptorul AV.

2.0 FEATURE

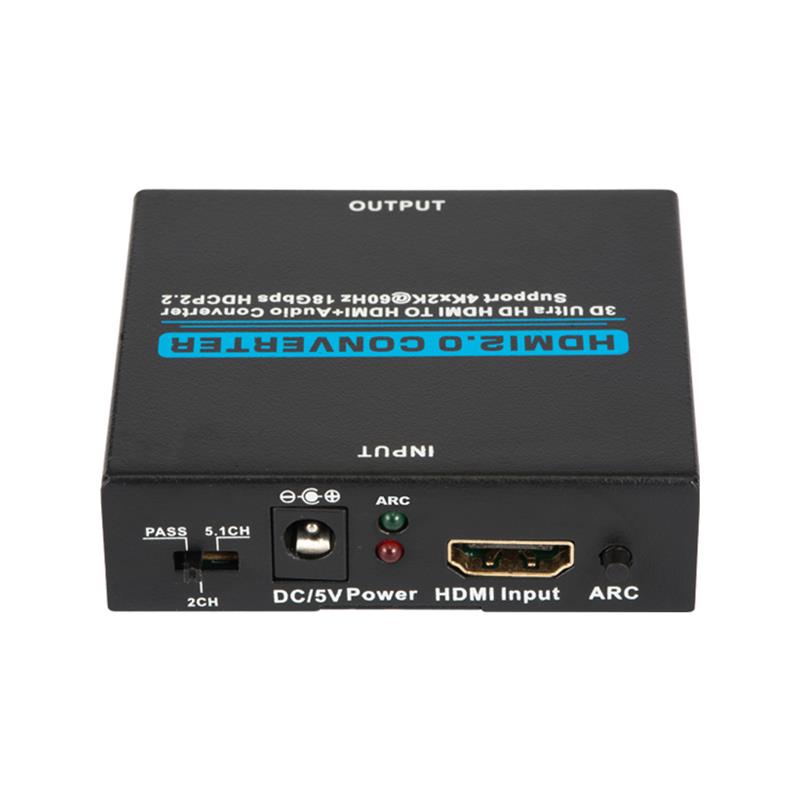

Unu.Intrare: HDMI x 1(HDMI/MHL 1 suport port MHL).

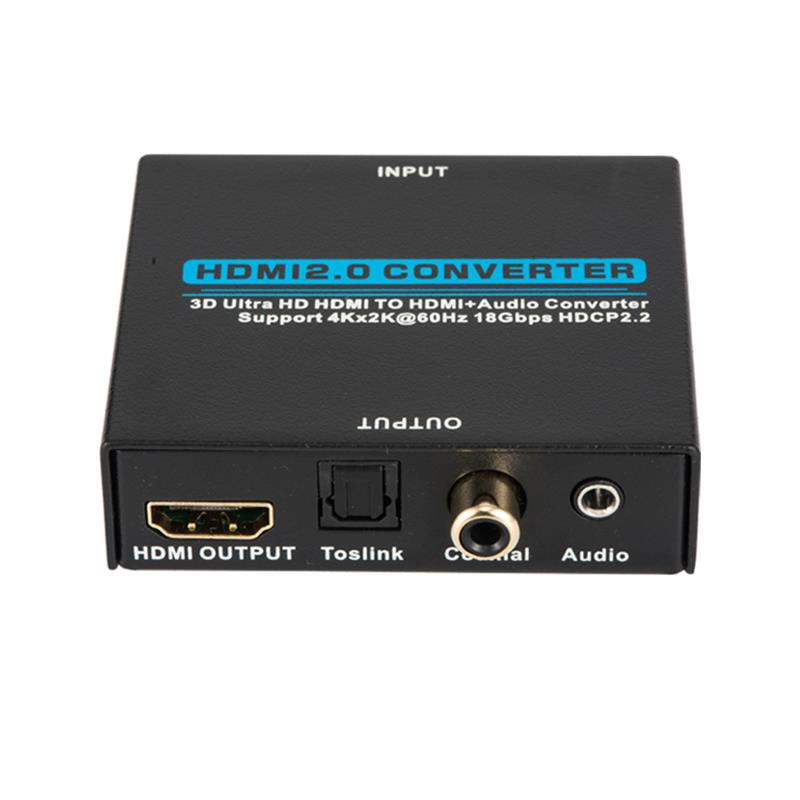

Doi.Ieșire: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

Trei.conformitatea cu HDMI2.0, HDPCP2.2 și DVI 1.0;

Patru.Suport formatul video până la 4k2k@30Hz cu 24bit RGB/YcbCR

    4:4:4/YCBCR4:4:4,și până la 4k2k@60Hz cu 12bit YCBCR 4:4:4;

Cinci.Suporte 12-bit Deep Color per canal, maxim 36-bit toate canalele.

Şase.Suport 3.0Gbps TMDS/600MHz cronometru pixel pe canal, maxim

  TOTAL TREPULUI TMDS ESTE 18Gbps.

Şapte.Sprijină audio necomprimate, cum ar fi LCM.

8.susține audio comprimat, cum ar fi DTS Digital, Dolby Digital, DTS-HD,

    şi Dolby True HD.

9.Sprijină trecerea HDMI.

10.Suportează până la 7.1CH surround digital pe ieșirea HDMI.

11.Suportează până la 5.1CH surround digital la ieșirea din Toslink.

12.Suportes până la 2.0 canal stereo analog pe ieșire stereo.

13.Suportes Standard Audio,DSD Audio, și HD(HBR) Audio.

14.Suportes ARC(Canal de întoarcere audio).

3.0 ACCESORII DE APLICARE

1.HDMI/MHL Extractor de Audio----------------1 PCS

2.User manual------------------------1 PCS

3.Putere...

4.0 APLICAREA

Comută mai multe rute de semnale HDMI de la dispozitivul sursă, cum ar fi DVD, Satellite Receiver, Set-top Box, DV Camera, Receptorul A/V și alte dispozitive HDMI, la un dispozitiv de afișare cu definiție înaltă, cum ar fi HDTV și HDMI Panl Display.

5.0 Modul în care funcționează

Unu.Utilizați un cablu HDMI pentru a conecta o sursă HD la portul de intrare HDMI.

Doi.Utilizați un cablu HDMI pentru a conecta un ecran HD la portul de ieșire HDMI.

Trei.Pentru conectarea audio, alegeţi una din următoarele opţiuni.

  a.Pentru a utiliza interfaţa HDMI, utilizaţi cablul HDMI de la pasul 2 la   conectează receptorul audio la portul de ieșire HDMI.Sunetul tau   Receptorul va trebui să emită un semnal video la ecranul HD.

  b.Pentru a utiliza Toslink, utilizaţi un cablu Toslink pentru a vă conecta la echipamentul audio. (Notă: Toslink nu susține Dolby Digital Plus.Te rog, schimbă-te.   sursa de intrare&355;39;s ieșire audio la o altă setare, dacă este necesar.)

  c.Pentru a utiliza Coaxial, utilizați un cablu Coaxial pentru a conecta la stereo audio   Echipament.

Patru.Conectează adaptorul de alimentare.

Cinci.Notă: Dacă utilizaţi cablu Toslink, asiguraţi-vă că   Vârful a fost deja îndepărtat din ambele capete înainte de conectare   la dispozitive.

6.0 PARAMETER TEHNIC ÎN DETALIE

Rezoluţia HDMI... Ultra HD   3D 4Kx2K@50/60Hz (max)

Sursă   Port Connector... 36-bit   Culoare profundă toate canalele maxime

Audio   Out------------------------------ HDMI   trecere; până la 7.1CH; producția SPDIF până la 5.1 ch; 3.5mm stereo ieșire audio.

Max.   Bandlățime per canal-------------------------------------------- 600MHz

Max baud rata per display------------------------------ 18Gbps

Intrare/ieșire   TMDS sign------------------------------------------------------------------------- 0.5~1.5V   p-p(TTL)

Intrare/ieșire   DDC semnal-------------------------------------------------------------------------- 5V   p-p(TTL)

Introducere   Distanță de cablu... Marfă 88804; 50ft/15m   24 AWG HDMI mare viteză/ Cable at1080P@24bit 60Hz

Ieșire   Distanță de cablu--------------------------------------------------------------- Marfă 88804; 50ft/15m   24 AWG HDMI mare viteză/ Cable at1080P@24bit 60Hz

Funcționare   Temperature range--------------------------- 5 bară 176; F până la   131 apărătoare 176; F / -15 objects 176; C până la 50; 176C;

Funcționare   Humidity range... 5% to   90% RH(Nr Condensare)

Dimension---------... 60&352;120;70x20 (mm)

-----------------------... 130g

Putere   Consum(max)------------------------------ 1.5   Watts.

Funcționare   Temperatura---------------------------------------------- 0 server 8451; TO   70 ide8451;

Lucrând   Voltaj---------------------------------------------- DC 5V

Putere   Adapter-------------------------------------------------------------------------------- 5V 1A

7.0 Instalarea și precauțiile

Pentru a evita şocul electric, deteriorarea produselor şi pentru a vă proteja siguranţa, vă rugăm să observaţi următoarele:

Unu. Vă rugăm să conectați încet sau să deconectați cablurile de semnal și să nu conectați de multe ori, deconectați; sau

  Scuturaţi-i pe toţi.

2.Echipamentul nu trebuie pus sub soare, ploaie şi umezeală sau

  mediu neverilorat.

3.Elementele lichide nu trebuie plasate pe echipament.

4.Nu instala echipamentul în apropierea surselor de căldură, cum ar fi focul, puterea, sau alte

  amplificatoare care produc căldură.

Cinci. Nu introduceți metalul sau alte obiecte în echipament în plus față de

    conectarea cablurilor la porturi.

Şase. Nu demola echipamentul de unul singur; acesta ar trebui să fie menținut de către

  personalul profesional de întreţinere.
