1.0 Introducere

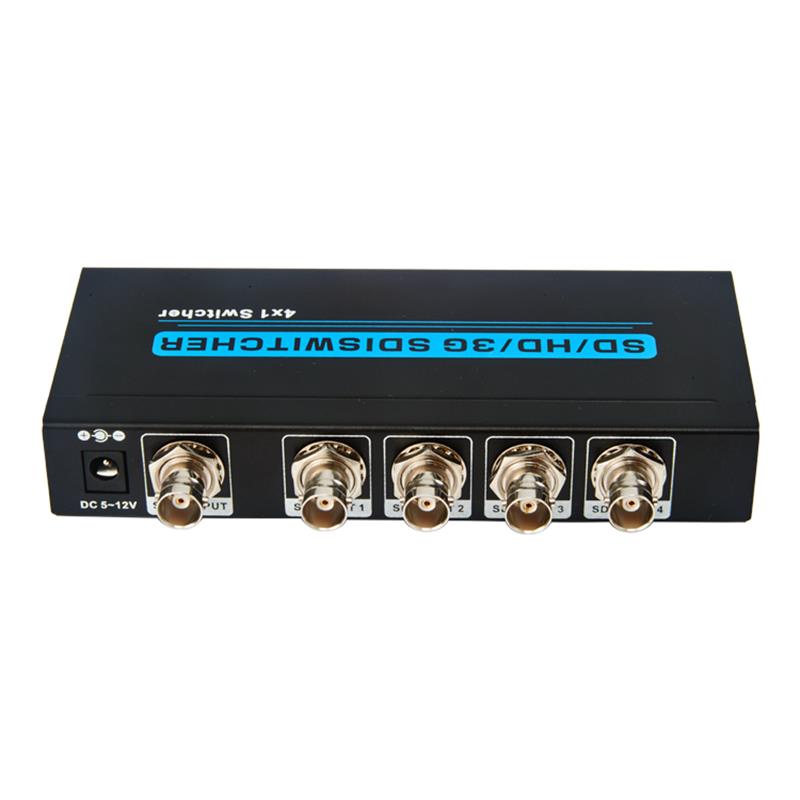

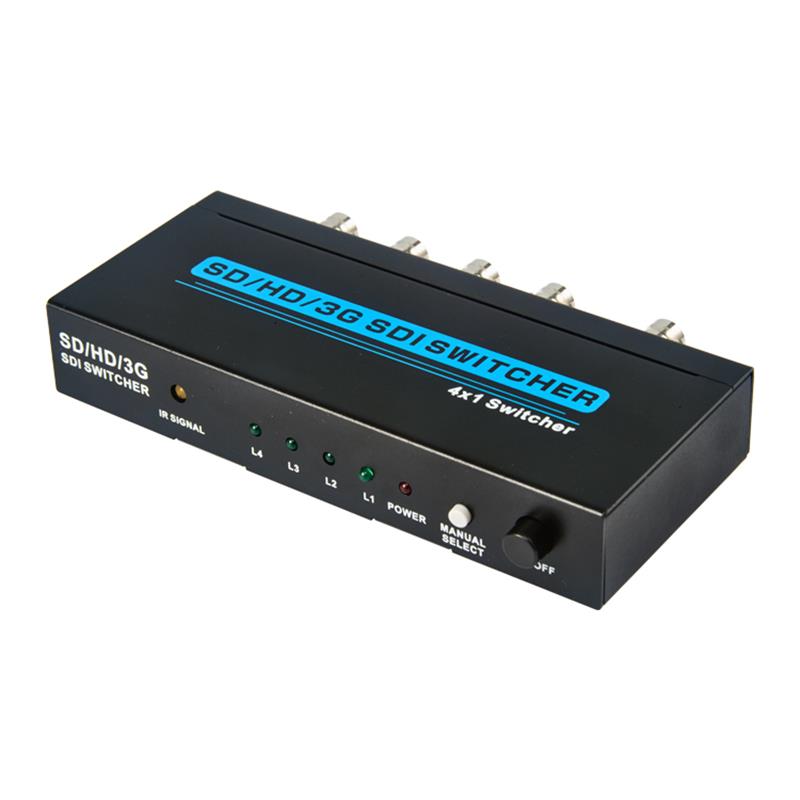

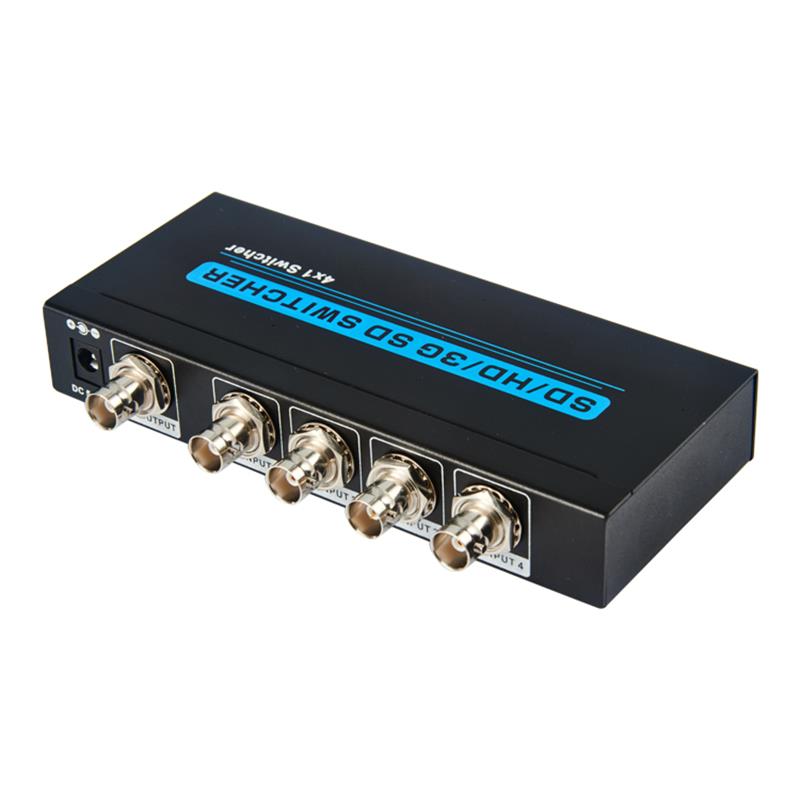

Acesta este un comutator de semnal SDI, acesta poate comuta mai multe grupuri de semnal SDI la un monitor HD SDI prin buton manual sau control de la distanță.Acest produs încorporat în identificare automată și compatibil cu SD-SDI, HD-SDI, 3G-SDI toate formatul de semnal SDI.Este suportul 2.97Gbps lățime de bandă, și susține transmisie fără pierderi pe distanțe lungi.

2.0 Caracteristici

Unu.         Suportă comutatorul de semnal de intrare a SDI la un monitor HD SDI.

Doi.         Susține SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) format video.

Trei.         Built-in echilibru cablu, recuperare ceas și unitate.

Patru.         Susţine rezoluţiile până la 1920&_;120;1080@60Hz.

Cinci.         Sprijină intrările de semnal și distanțele de ieșire de până la 300m pentru semnalele SD, 200m pentru semnalele HD și 100m pentru semnalele 3G.

Şase.         Sprijină alimentarea de înaltă tensiune la cinci-12V.

3.0 Pa pachet

Înainte de a încerca să utilizaţi această unitate, vă rugăm să verificaţi ambalajul şi să vă asiguraţi că următoarele elemente sunt conţinute în cutia de carton:

(1)4x1 SDI Switcher...

(2)5V 1A DC Adaptor de alimentare --------------------------------- 1PCS

(3)Manual de operare -----------------------------------------------------------

4.0 Specificații

Frecvency Bandgrowth--------------...

SDI Switcher Input Ports------------------------

SDI Switcher Output Port-----------------------1 x BNC Female output port

Power Supply...

CESA Protection Human Body Model--------------------------------------------------------------------

    circuit 177; 4kV (descărcare de contact)

Dimensions (mm)---------------------------------------------------------------------------------------

------------------...

Temperatura de operare-----------------------------0 176; C ~ 40 yed 176; C / 32 objects

Temperatura de stocare-------------------------------20176; C ~ 60 object 176; C / -4 objects 176; F ~ 140 176F;F

relativă umiditate------------------------------------20 ~ 90% RH (Non-condens)

Power Consumation (Max)---------------------------------------------------------------------------------
