PCB Mașină automată cu marcaj laser cu cod 2D

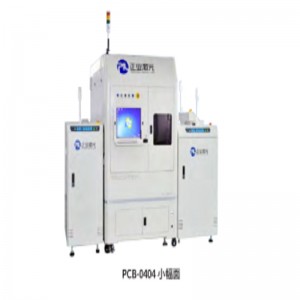

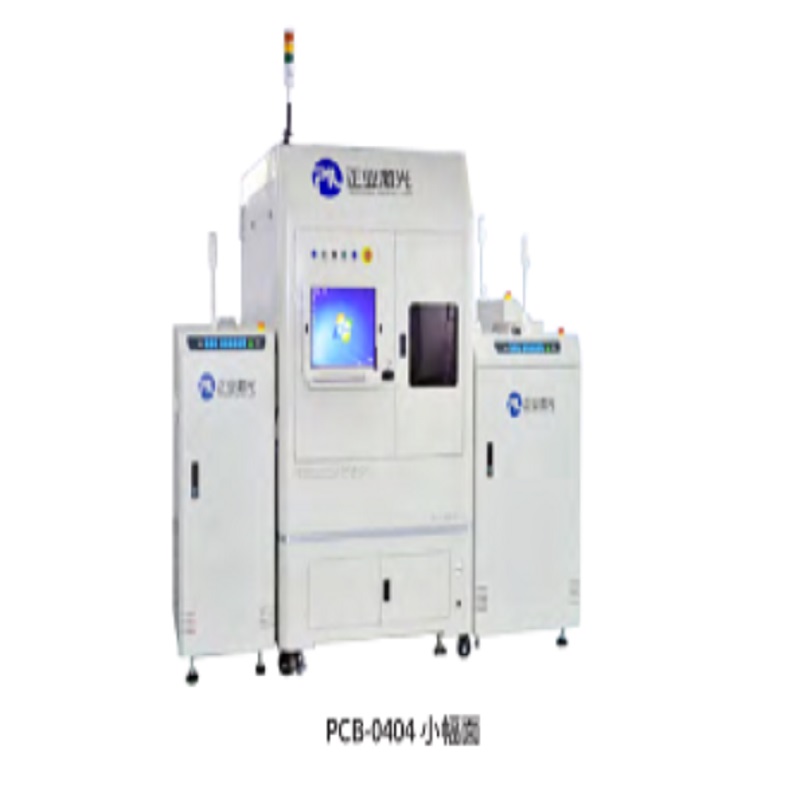

PCB-0404       Panou mic

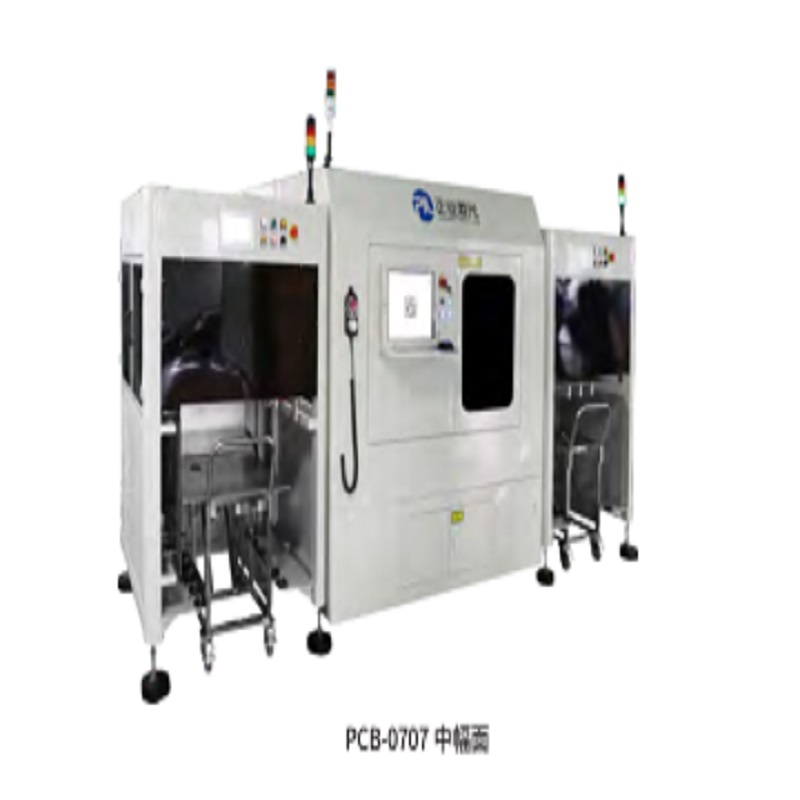

PCB-0707       Panoul din mijloc

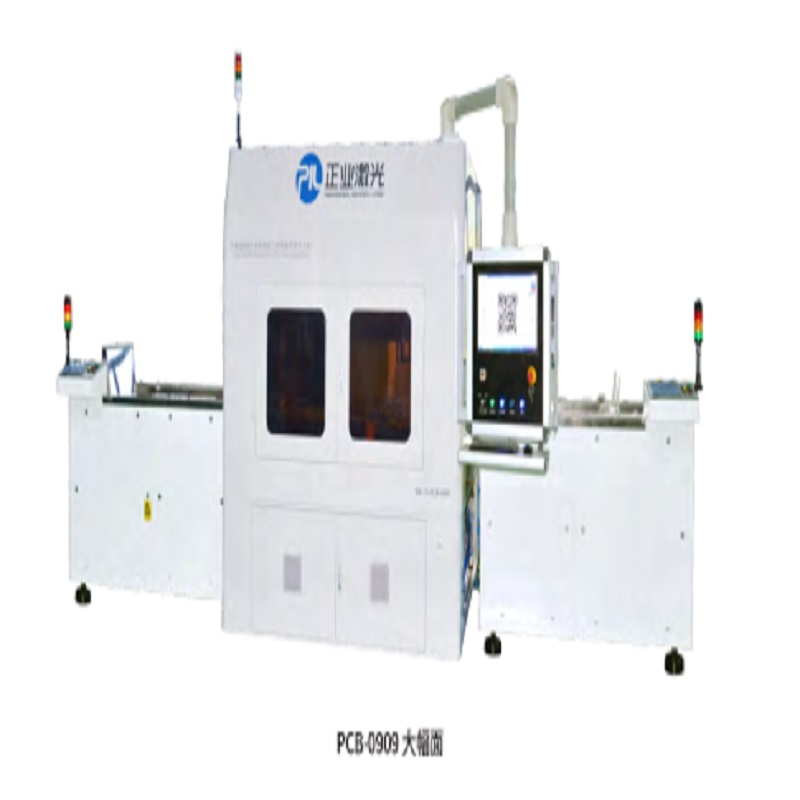

PCB-0909       Panou mare

UTILIZARE

Mașina automată de marcare laser cu cod PCB 2D poate fi aplicată în industriile PCB, FPC, SMT etc. Este aplicat în principal pentru marcarea automată a codului 2D pe suprafața PCB (diferite opțiuni de model de mașină în funcție de dimensiunea PCB), disponibil pentru a marca pe ulei alb, ulei verde, ulei negru și alte cerneluri și suprafață de cupru / inox stelat / aliaj de aluminiu. Poate crea automat un cod 2D, care include atât de multe informații, cum ar fi achizițiile de materii prime, procesul de producție, lot, producătorul, data producției, numele clientului, etc. pentru identificarea și trasabilitatea produsului.

CARACTERISTICI

Număr de serie             PCB-0404                   PCB-0707                   PCB-0909

Panou mic                   Panoul din mijloc                 Panou mare

            1         Laser CO2 importat, laser cu fibre, laser verde, laser UV, performanță stabilă.

2         Oglindă glavo de mare viteză importată, precizie înaltă de prelucrare și viteză de marcare, performanță stabilă.

3         Interfață software ușor de utilizat, ușor de susținut.

4         Obțineți automat comanda de lucru, numărul lotului de produs, codificarea numelui materialului, specificațiile și alte informații și marcarea automată.

5         Citiți și salvați automat datele despre codul 2D, înregistrarea și alarma dacă nu sunt disponibile.

6         Mașinile de încărcare / descărcare automată pot fi personalizate.

7       Ecologic, mai puțin consumabile, mai puțin poluare, întreținere gratuită în comparație cu modul de imprimare obișnuit cu jet.

PARAMETRU TEHNIC

Articol                                                 Panou mic                               Panoul din mijloc                               Panou mare

Model                                                 0404                                       0707                                       0909

Tip laser                                               Lasere UV, laser verde, laser cu fibre, laser CO2 opțional

Intervalul de marcare                                                       100mm × 100mm (lentilă standard)

Viteza de marcare                                                       Viteza liniei poate atinge 7000mm / s

Precizia poziției de marcare                                                   ± 0.1mm

Aplicabil   Dimensiune PCB       Dimensiunea este mai mică de 400 × 400mm;       Dimensiunea este mai mică de 550 × 650mm;                 Dimensiunea este mai mică decât

                                        grosime 0,6mm-5mm                   grosime 0.1mm-3.5mm             800mm x 800mm;

                                        (poate fi personalizat)                       (poate fi personalizat)                       grosime 0.1mm-3.5mm

                                                                                                                                            (poate fi personalizat)

cerere                     Cerneală albă PCB, cerneală verde, cerneală albastră. cerneală neagră și alte cerneluri; cupru; oțel inoxidabil; aliaj de aluminiu

                                      (în funcție de tipul de laser)

1D Cod                             Cod 39, Cod 25, Cod 93, Cod 128, EAN-13, EAN-8, ISBN, etc.

Tip 2D Cod                     Datamatrix, Cod QR, micro OR Cod, PDF417, Cod 49, Cod 16K, etc.

Dimensiunea codului 2D                       Dimensiunea minimă a codului 2D 1.5mm × 1.5mm (depinde de tipul laser)

Tipuri de caractere                   Acceptă fonturi TrueType, font unic (JSF), font SHX, fonturi bitmap (DMF)

Caracter minim               0.1mm ~ 0. 4mm (în funcție de tipul laser)

Tipul fisierului                           DXF, Excel, format de fișier TXT

Poziționare automată           Acceptă modul de localizare foto automat, 2, 3, 4 puncte

Cod automat de citire           Citiți codul 2D automat și salvați datele, alarma dacă nu se poate citi

Producție inteligentă           Poate fi conectat la sistemul ERP / MES, acces automat la numărul de comandă, lot de produse

                                            numărul, codul materialului, informațiile despre mărfuri etc. și codul automat

Altele automate                   Mașinile de încărcare / descărcare automată pot fi personalizate
