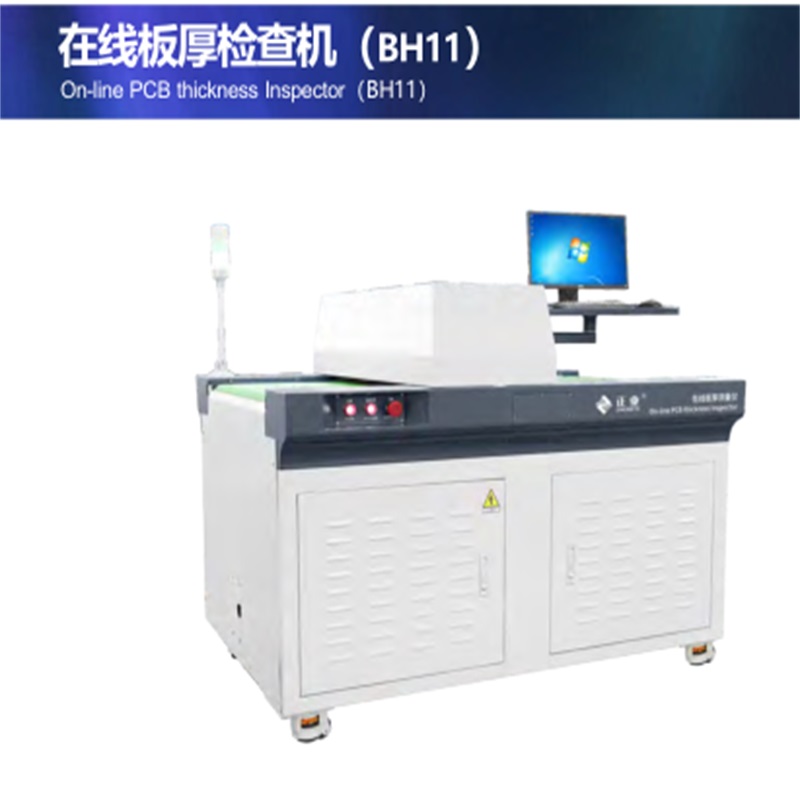

Inspector de grosime a PCB on-line (BH11)

UTILIZARE

Mașina on-line de inspecție a grosimii plăcii este aplicată pentru PCB / PCBA, automobile, prelucrări și alte industrii. Acesta adoptă măsurarea laser fără contact. Poate măsura cu precizie grosimea plăcii de presare PCB, materialele plastice și filmele.

CARACTERISTICI

1. De înaltă calitate: detectarea on-line poate reduce producția de produse defecte, iar măsurarea fără contact cu laser este adoptată fără efect distructiv;

2. Eficiență ridicată: eficiența de măsurare este de 6-8s / PC;

3. Date precise: precizia testului este mai mare de ± 5μm;

4. Grosimea plăcii de încercare: 0-12 mm, o gamă largă de grosime a plăcii aplicabile;

5. Mașină de măsurare a grosimii de contact personalizate pentru PCB cu ulei verde.

PARAMETRU TEHNIC

ARTICOL                                                                       SPECIFICAȚII

Tipul de măsurare                                                   Măsurarea fără contact

Punctul de testare                                                     1. Auto-selecție

                                                                      2. Software pentru a determina, în medie, 5 puncte de testare sau 9 puncte de testare.

Gama de măsurare a grosimii plăcii                               0-12mm

Precizia testului                                               ± 5μm (bucată standard)

                                                                      0-20μm (Comparativ cu micrometrul, grad de deformare a PCB < 0.8mm)

Interval de mărime a plăcii de încercare                                       250mm x 250mm-650mm x 620mm

Eficiența testelor                                                                 6-8S / buc

Precizia poziționării punctului de testare                                         3mm ±

Modelul senzorului                                                         LK-Coriolis (keyence)

Rezolutie senzor                                                             0.025μm

Diametru laser senzor                                             Φ 50μm (Laserul)

Viteza platformei                                                         6m / min, 12m / min

Statistici de date                                                                     da

Colectarea funcției plăcii                                                 facultativ

Temperatura mediului de lucru                                   22 ± 3 ° C

Cerință de putere                                                 AC220V 50Hz

Rezervă de aer                                                                 0.6-0.8Mpa

Putere                                                                               2kW

Greutate                                                                           500KG

Dimensiunea aspectului (L × L × H)                 1536 × 1245 × 1420mm (Platforma 900mm)
