1.0 Introducere

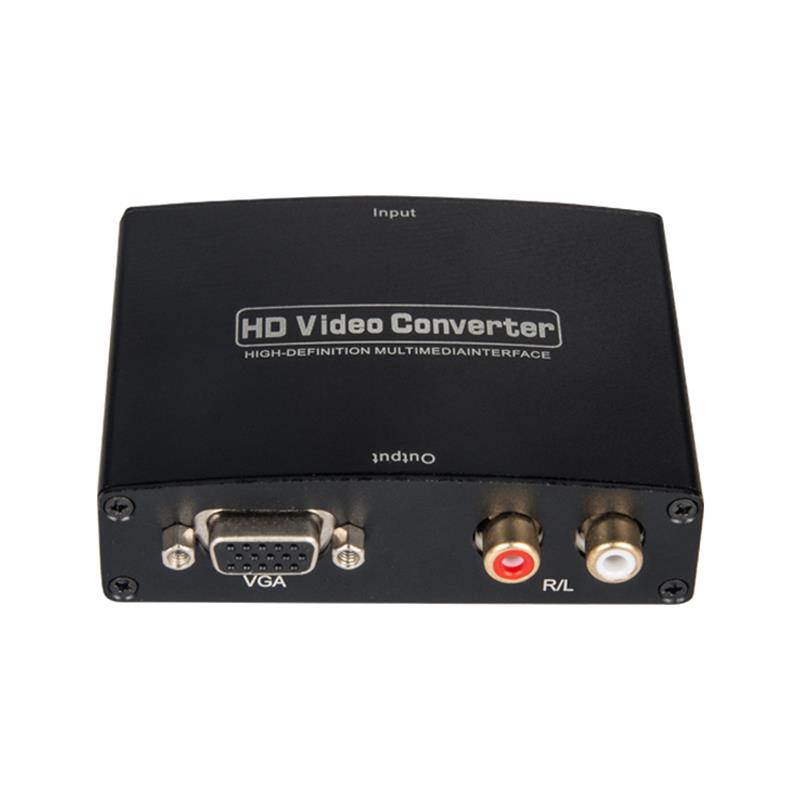

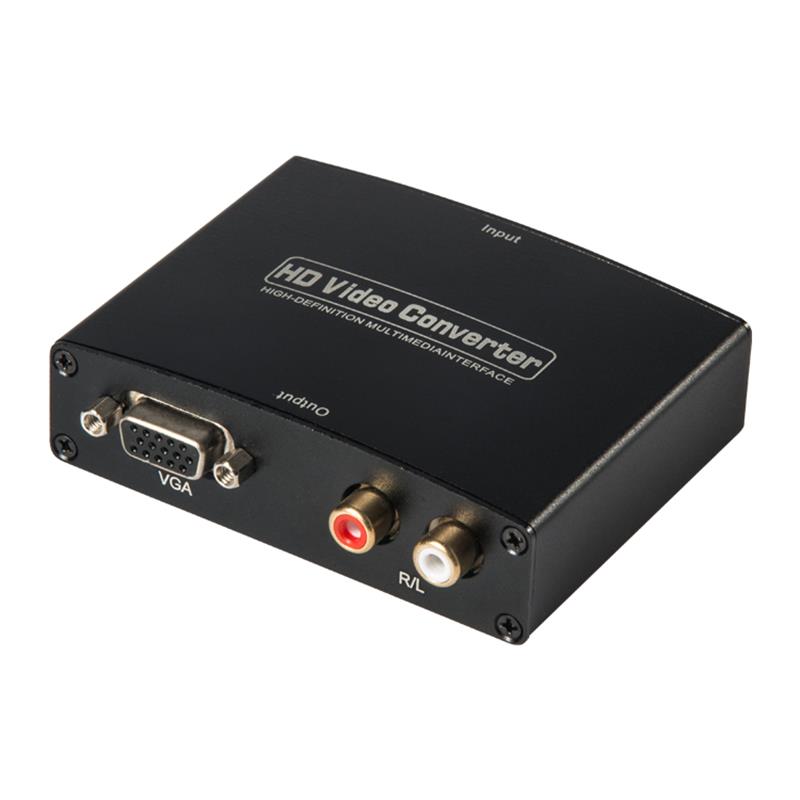

Acest tip de HDMI la VGA+R/L Convertor audio transformă semnalul digital HDMI în video VGA analog și semnal audio R/L.Aceasta permite utilizatorilor să se bucure de imaginea și sunetul de înaltă definiție atunci când se uită la filme sau joacă jocuri pe monitoarele sau proiectoarele VGA tradiționale.

Oferă soluții pentru centrul de divertisment digital, HDTV retail și show-site-ul, HDTV,   Fabrica STB, DVD și Projector, spațiul de zgomot și problemele de securitate, controlul centrului de date, distribuția de informații, prezentarea sălilor de conferințe, mediile de formare a școlii și a întreprinderilor.

2.0 Caracteristici

Seriile de Switcher Amplificator HDMI au multe caracteristici care le permit să efectueze într-o manieră superioară.printre aceste caracteristici veți găsi:

1 ecran 12289; Ușor de utilizat: Instalați în secunde, nu este nevoie de setare.

2 ecran 12289; Conversie: Ar putea converti HDMI complet în video VGA și R/L audio

ieşire.

3 capac 12289; Suport HDPP 1.2

4 12289; Suport 165MHz/1.65Gbps per canal (6.75Gbps all canal) lățime de bandă pentru HDMI Input.

5 apărătoare 12289; sprijină ieșirea video analoagă până la UXGA și 1080p cu 10-bit DAC

6 marginea 12289; Led indică modul de semnal și putere.

7 marginea 12289; alimentarea cu energie (vă rugăm să consultați parametrul tehnic).

3.0 Ambalaje:

Înainte de a încerca să utilizaţi această unitate, vă rugăm să verificaţi ambalajul şi să vă asiguraţi că următoarele elemente sunt conţinute în cutia de carton:

Unu.HDMI TO VGA CONVERTER--------------------

Doi.5V DC Power Adaptor------------...

Trei.User Manual--------------------------

4.0 Specificații

Input Video Signal------------------ 0.5-1.0 volți p-p

Input DDC Semnalul-------------------------------------------------------------- 5 volți p-p (TTL)

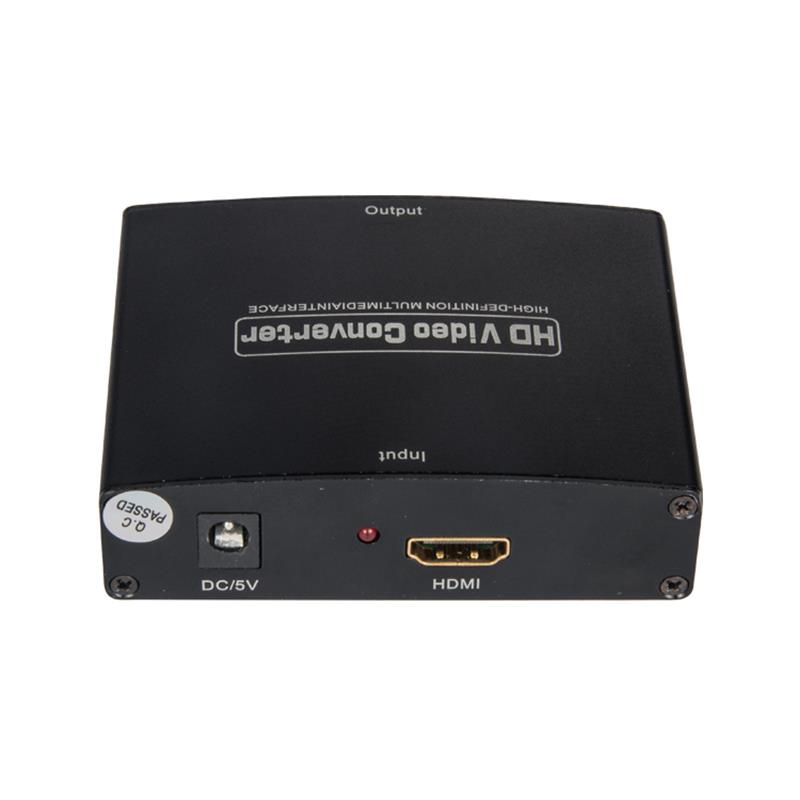

Conexiune de intrare----------------------------- HDMI A   femeie(19pin)

Conexiune de ieșire... VGA, R/L Audio

Input video HDMI   formatul----------------------- 480i/576i/480p/576p/720p/1080i/1080P

VGA   Formatul de ieșire video-------------------------------- 480i/576i/480p/576p/720p/1080i/1080P

Format de ieșire audio------------------------- 2 canal LPCM

Frecvenţă verticală   Range... 50/60Hz

Input video   Amplificator Bandlățimea-------------------------------- 1.65Gbps/165MHz

Sibles---------------... 88x68x25.5mm

Weight(Net)------------------ 0.68KG

Garanţia... Limited Warranty... Părți de un an și   Muncă

Funcționare   Temperatura... 0 la +70 administrare

Operativ Humidity------------------ 10% la 85% RH (nu   condensare)

Temperatura depozitului...     -10 la +80 administrare

Umiditatea depozitului... 5% la 95% RH (nu   condensare)

Putere externă   Supply--------------------- DC 5V 1A

Consumul de energie (Max)--------------------------- 5W

Converter Unit---------------------------------------------- CE,FCC,ROHS

Power Supply... CE,FCC,PSE,TK,UL

AC Power Adaptor... Standard american, Marea Britanie   standard și așa mai departe

Manualul de utilizare--------------------------------------------------------------------- Versiunea engleză
