1.0 Introducere

Convertorul HDMI către SDI permite afișarea semnalelor HDMI pe ecranul SDI, asigurând în același timp o rată mare de biți de 2.970 Gbit/s pentru a vă oferi un semnal de rezoluție ridicată fără nicio pierdere.Pentru profesioniști acest lucru înseamnă că este acum mai ușor pentru a converti dvs. de mare def HDMI semnal cu audio la SDI pentru transmisie la distanță lungă și afișa munca pe ecran SDI.

2.0 Caracteristici

2.01 Suport HDMI1.3 HDPP1.1/1.2

  2.02 Arată sursa HDMI pe ecranul SDI.

Interfață SDI funcționează la bitrate de 2.970 Gbit/s, 2.970/1.001 Gbit/s; 1.485 Gbit/s, 1.485/1.001 Gbit/s și 270 Mb/s.

  2.03 Sprijină cronometrele de intrare HDMI: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/29.97/30/50/59.94/60.

  2.04 Transformă semnalul HDMI în SDI:

480i/576i către SD-SDI (SMPTE 259M-C, la bitrate ale 270 Mbit/s); 720p/1080i la HD-SDI (SMPTE 292M, la bitrate de 1.485 Gbit/s sau 1.485/1.001 Gbit/s), 1080p până la 3G-SDI (SMPTE 424M/425M-AB, la bitratele de 2.970 Gbit/s   și 2.970/1.001 Gbit/s)

  2.05 susține distanța de ieșire a SDI până la 100 metri (3G-SDI), 200 metri (HD-SDI), sau 300 metri (SD-SDI)

3.0 Ambalaje:

Înainte de a încerca să utilizaţi această unitate, vă rugăm să verificaţi ambalajul şi să vă asiguraţi că următoarele elemente sunt conţinute în cutia de carton:

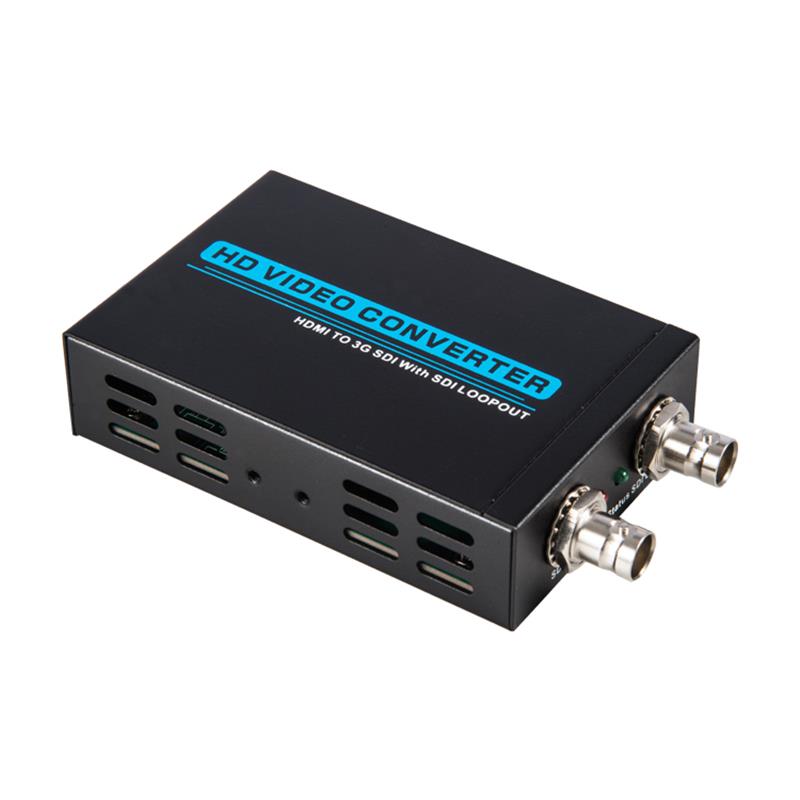

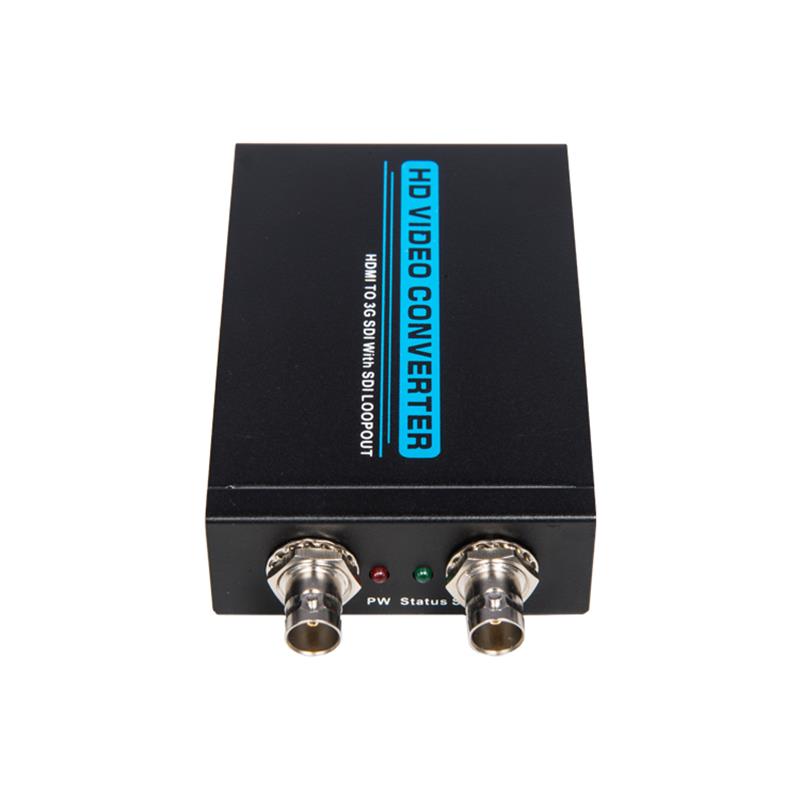

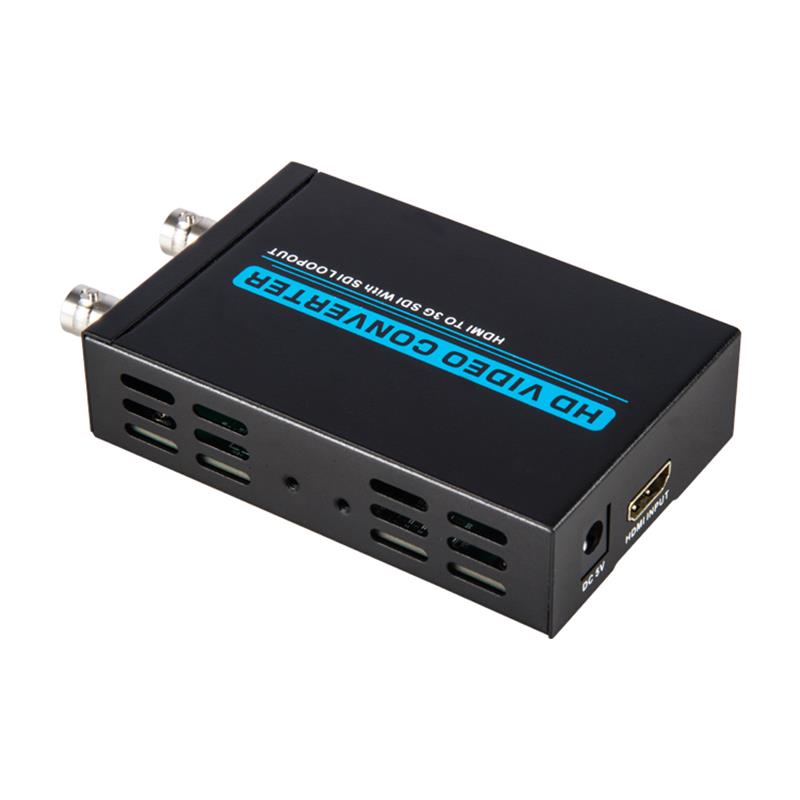

(1)HDMI TO SDI CONVERTER-------------------------

(2)5V DC Power Adaptor--------------------...

(3)Manual--------------------------------------------------------------------------------

4.0 Specificații

Portul de intrare   -------------...

Output Ports-------------------------------2x BNC (SDI/HD-SDI/3G-SDI)

SDI Transmision Rates-----------------------2.970 Gbit/s and 2.970/1.001 Gbit/s

In/Output Rezolution----480i, 576i, 720p/50/59.94,60,1080i/50/59.94

1080p/23.97/24/25/29.97/30/50/59.94/60

Power Supply-------------...

ESD Protection Human body model---------------------------[177; 8kV (descarcare de aer-decalaj)   imagine 177; 4kV (descărcare de contact)

Dimension-------------------------------------

-----------------...

Temperatura de operare------------------------------0 176; C ~ 40 object

Temperatura de stocare------------------------------20 176; C ~ 60 object 176;

Elative Humidity----------------------------------20 ~ 90% RH (Non-condens)

Power Design (Max)-----------------------...
