4.2. Tratarea termică și efectele anizotropiei asupra proprietăților Creep

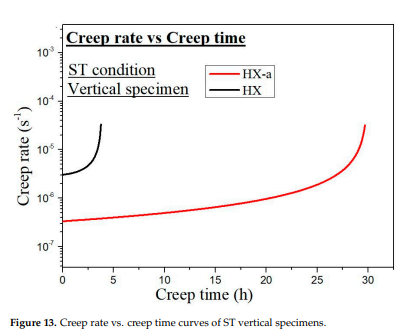

prist, am considerat efectul morfologiei cerealelor asupra proprietăților creepului. În condiția de întărire, ambele specimene HX și HX-A au prezentat formarea de cereale coloane (Figura 5). Formarea de cereale coloană este un fenomennatural în materiale fabricate aditiv. Acest lucru a fost dovedit de mulți cercetători în aliaje diferite [28,29]. Boabele coloanei sunt atribuite în principal creșterii cerealelor epitaxiale, o consecință a formării stratului-by-layer cu încălzire rapidă și răcire în timpul procesului SLM [30]. Este bine cunoscut faptul că materialele care au o morfologie de cereale coloană prezintă proprietăți mai bune de fluaj [31]. Deși specimenul HX-a ca și specimenul a avut multe fisuri, a arătat mai bine proprietăți de creep decât specimenul HX. Proprietățile de creep ale specimenului HX-A au arătat o durată de viață de 1,46 ori mai mari decât specimenul vertical HX în condiția de tăiere (Figura 10A). În plus, adăugarea YTtrium în specimenul HX-A formează oxizi de Y și Si (Figura 4) și o viață prelungită în comparație cu specimenul HX. Proprietățile de creep ale eșantionului orizontal ca-unț sunt descrise în figura 10b. În specimenele orizontale, specimenul HX-a a arătat o viață inferioară de fluaj în comparație cu specimenul HX. Acest lucru se datorează prezenței fisurilor perpendiculare pe axa de stres (Figura 1B). Ca rezultat, specimenul HX Havin--103; Mai puține fisuri (Figura 1A) au arătat o viață mai lungă decât specimenul HX-a. Cu toate acestea, datorită crăpăturii și a morfologiei cerealelor coloanei în condițiile AS \\ CONDUCERE, proprietățile de fluaj anizotropice au fost predominate atât în specimene HX, cât și în HX&A. Tratamentul soluției a schimbat microstructurile specimenelor HX și HX#a. După tratamentul termic al soluției, specimenul HX a arătat o morfologie de cereale echiaxată, iar orientarea a devenit aleatoare (Figura 8a). Pe de altă parte, specimenul HX-A a menținut o morfologie coloană (Figura 8b). Analiza SEM a eșantionului HX-a ca de la granița de cereale a evidențiat formarea de carburi la limita cerealelor, indicând faptul că efectul de fixare a granului de granule a menținut morfologia cerealelor coloane (Figura 7a). Analiza FE-SEM a fost efectuată la granița de cereale din specimenul HX-a St pentru a găsi faze la limită. MC (Si, Y), (Mo, W) 6C și CR23C6 carburi formate la limita cerealelor (Figura 7b). Pragarea graniței de granule de carburi menține în cele din urmă morfologia cerealelor coloane. O altă diferență vitală între eșantioanele HX și HX-A ST este formarea de carburi M6C în interiorul boabelor de specimen HX-A (Figura 9A). Yttrium promovează o densitate ridicată de carburi mobile mobile și oxid mai mare în interiorul cerealelor (Figura 9A). Viața vitreptă de-a lungul direcției verticale a specimenului HX-a (29,6 ore) a fost de opt ori mai bună decât cea a specimenului HX ST, iar alungirea de creepruptură a devenit aproape dublă cea a specimenului HX ST (Figura 10C). Morfologia cerealelor HX-A ST SPECIMEN a fost similară cu cea a superalgerii (DS) Ni i-Based [29]. Granele de granulenormale la axa de stres sunt, de obicei, locurile de inițiere a fisurilor din superaliajele din punct de vedere convențional. Prin urmare, morfologia coloanei de coloană îmbunătățește viața creepului. Astfel, specimenul HX-a St Vertical a prezentat proprietăți mai bune de fluaj decât specimenul vertical HX. Pe de altă parte, testul HX Step Testul a dus la o viață scăzută și ductilitate din cauza morfologiei cerealelor egale în specimenul HX St. Există două motive suplimentare în spatele îmbunătățirii vieții creepului în specimenul vertical HX-a. În primul rând, formarea de carburi M6C în interiorul boabelor din specimenul HXA (Figura 9A) afectează, de asemenea, îmbunătățirea vieții vitregului în specimenul HX-a St Vertical. În al doilea rând, oxizii Y și Si sunt stabili chiar și la temperaturi mai ridicate; De asemenea, acestea îmbunătățesc rezistența la fluaj prin împiedicarea mișcării de dislocare; în plus, cereale carburilor la limita de control limita granulei de alunecare, rezultând în rata de fluaj inferioară în HX-a specimen (figura 13).------
Additionally, formarea continuă Carbidele la limita cerealelor (figura 14a) are ca rezultat ductilitate scăzută; Deoarece carbidele sunt faze fragile odată cenucleele de fisură, se propagă rapid, reducând alungirea (Figura 10C). Cu toate acestea, din comparația dintre figura 6d și Figura 14b, carbura discretă a crescut în timpul testului de fluaj în HXa ST și ductilitatea de fluaj îmbunătățită, deoarece aceste carburi (figura 14b) rezistă glisantei de graniță de cereale și formarea de fisiere rezultate. Un test de creep a fost, de asemenea, condus pe specimene de căldură de soluție orizontală. În specimenul HXA (Figura 1b), aceste crăpături se aliniază perpendicular pe axa de stres, iar concentrația de stres la vârful vârfului crește. Propagarea ușoară a crack-ului are ca rezultat proprietăți scăzute de creep. Specimenul orizontal HX a arătat o viață mai bună decât specimenul orizontal HXA (Figura 10D), deoarece primul fisură au avut mai puține crăpături (Figura 1A).
-
Denumirea funcției: Product manager
Departament: Market Department
Telefonul companiei: +86 021-59150215
E-mail: Contacteaza-ne
Telefon mobil: +86 13817160919
website: lanzhusuperalloy.romb2b.com
Adresa: No. 2800 Caoxin Road, Xuhang Town, Jiading District, Shanghai
