3.1.2. \\ specimenelor NST

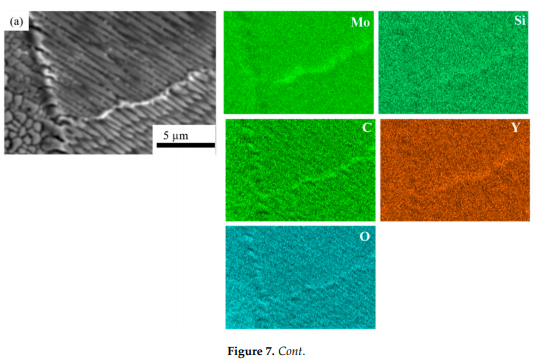

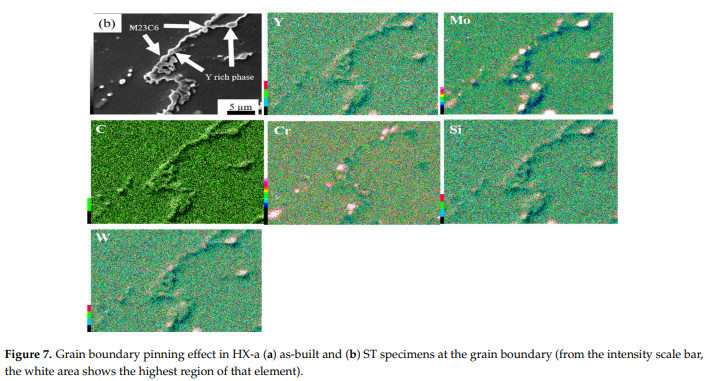

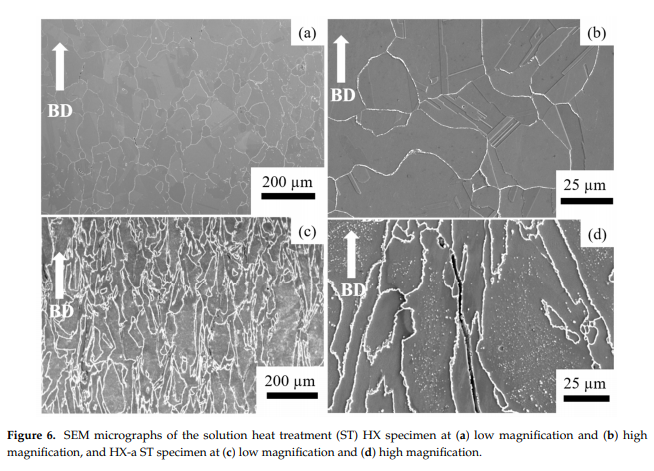

Figure 6 prezintă SEM după tratamentul termic ST. Limitele bazinelor topite și structurile dendritice au dispărut. Specimenul HX ST a prezentat morfologia cerealelor echiaxate la o mărire mai mică (Figura 6A). Acel specimen a arătat, de asemenea, o mulțime de gemeni la măriri mai mari (Figura 6b). Pentru HXa specimen, morfologia grăunte specimenul ST a fost similară cu cea a ca \\ probanbuilt (Figura 6c). Două diferențe principale au fost observate între specimenul HX și specimenul HX-a după tratamentul ST: În cel din urmă, granița de cereale a devenit mai groasă cu carbură și acele carburi fine formate în interiorul cerealelor (Figura 6D). In primul caz, pe de altă parte,nu au fost observate carburilor în interiorul bobului, iar limita de cereale a fost mai subțire decât cea a HX-a ST specimen (Figura 6b). Am efectuat analiza SEM a modelului HX-a ca și specimenul de la granița de cereale; Rezultatele sunt prezentate în Figura 7A. M6C, SIC și YC au fost formate la granița de cereale. Aceste carburi la limita granului trebuie să fi fixat granița în timpul tratamentului termic al soluției. Am efectuat analiza Fe-SEM la granița de cereale din specimenul HX-a St. Figura 7B prezintă micrograful Fe-SEM al specimenului HX-a St. MC (Si, Y), (Mo, W) 6C și Cr23C6 carburile au fost formate la limita de cereale. Acestea cauzate în principal de limita de cereale țintuindu efect de a menține, eventual, o columnar morfologie grăunte--.-

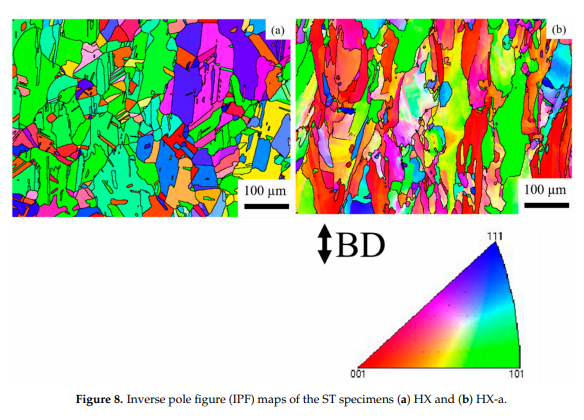

Figure 8 prezintă IPFs ale HX și HX

a pare să fie similar cu HXA ca și specimenulnominal (Figura 5b); adică, avea o morfologie columnar bob și jumătate din cantitatea de boabe au rămas de-a lungul----100<direction (Figur>8b).

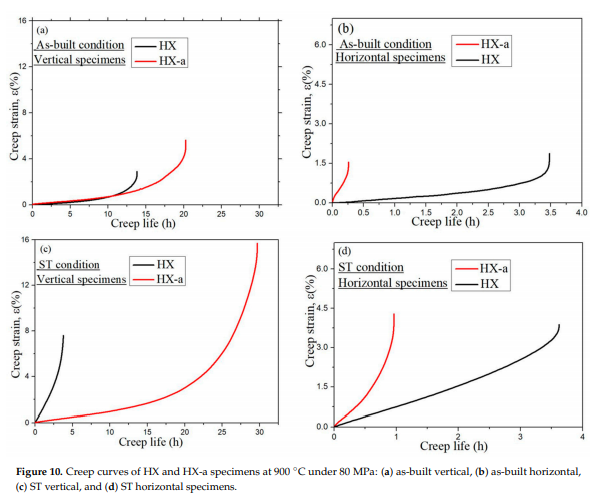

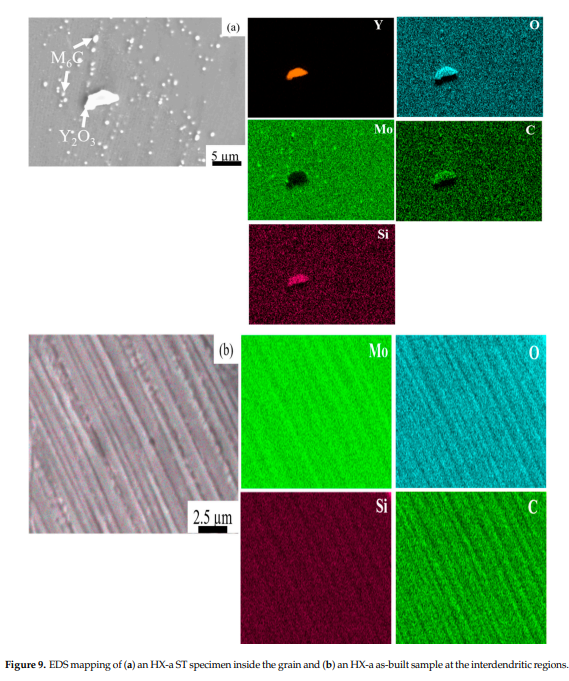

a specimen ST, care indică Morich carburilor în interiorul bobului. A existat și formarea unui oxid de Y și Sicontaining C în interiorul cerealelor (vezi Figura 9A). În scopul de a găsi motivul pentru acumularea carburilor M6C de-a lungul regiunilor interdendritic după tratamentul termic soluție, am efectuat de cartografiere SDE la zonele interdendritic ale HXa ca-built specimen (Figura 9b); La regiunile interdendritice, MO, Si, C și O au fost separate. Materiale 2021, 14, x PENTRU REVIZUIRE 8 din 16 PEER Figura 9a arată EDS cartarea HX-a specimen ST, care indică Mo-rich carburilor în interiorul bobului. A existat și formarea unui oxid de Y și Si-containing C în interiorul cerealelor (vezi Figura 9A). Pentru a găsi motivul pentru acumularea de carburi M6C de-a lungul regiunilor interdendritice după tratamentul termic al soluției, am efectuat maparea EDS la zonele interdendritice ale HX-a ca și specimen (Figura 9b); La regiunile interdendritice, MO, Si, C și O au fost separate Instrucțiuni (specimen orizontal); Curbele de creep sunt prezentate în figura 10. În condițiile în conformitate cu Starea HX verticală a prezentat o durată de viață de 13,8 ore, în timp ce specimenul HXA a prezentat o viață de fluaj de 1,46 ori mai mare, 20,2 ore (Figura 10A). În plus, HX-A a evidențiat o alungătoare mai mare de creep (5,7%) decât HX (2,8%). HX ca specimen orizontal orizontal a prezentat o viață mai lungă de fluaj (3,4 ore) decât specimenul orizontal HX-A (0,26 ore), dar tulpina de ruptură a fost aproape aceeași în ambele specimene (Figura 10b). Figura 10c prezintă proprietățile creep ale specimenelor ST verticale. Specimenul HX a prezentat o viață fluaj de 3,7 h, în timp ce HX-a Un eșantion a arătat o viață fluaj opt ori mai mare, 29,6 h. HX-a arătat o mai mare fluaj-rupture alungire (15,6%), aproape dublu față de HX (7,5%). Specimenul orizontal HX ST a prezentat o viață mai lungă de fluaj (3,6 ore) decât specimenul orizontal HXA (0,26 ore), dar alungirea fluajului era aproape la fel în ambele specimene (Figura 10D). Materialele 2021, 14, x pentru evaluarea inter pares 9 din 16 Am efectuat un test de creep de-a lungul direcției de construcție (specimen vertical) șinormal pentru a construi direcții (specimen orizontal); curbele fluaj sunt prezentate în Figura 10. în ca

a prezentat o viață eșantion despre fluaj 1.46 ori mai mare, 20,2 h (Figura 10a). În plus, HXA a evidențiat o alungătoare mai mare de creep (5,7%) decât HX (2,8%). HX ca specimen orizontal orizontal a prezentat o viață mai lungă de fluaj (3,4 ore) decât specimenul orizontal HXA (0,26 ore), dar tulpina de ruptură a fost aproape aceeași în ambele specimene (Figura 10b). Figura 10c prezintă proprietățile creep ale specimenelor ST verticale. Specimenul HX a prezentat o viață fluaj (3,6 h) decât HXa

--horizontal specimen (0,26 h), dar fluaj-rupture alungire a fost aproape aceeași în ambele specimene (figura 10d).-------------Figure 11 prezintă fluaj-rupture suprafețe. Este evident din Figura 11A, B că eșantioanele verticale HX și HXa ca specimene verticale au prezentat boabe alungite, care în cele din urmă arată gâtul și induce fracturarea. Dimpotrivă, o suprafață mai degrabă de scindare poate fi observată pe specimenele orizontale din HX și HXA (Figura 11C, D, respectiv). Evident, fisurile prezente perpendicular pe axa de stres a dus la scindarea like suprafață de-a lungul structurii dendritice, indicând un comportament fragil și ductilitate inferior.-

-------
