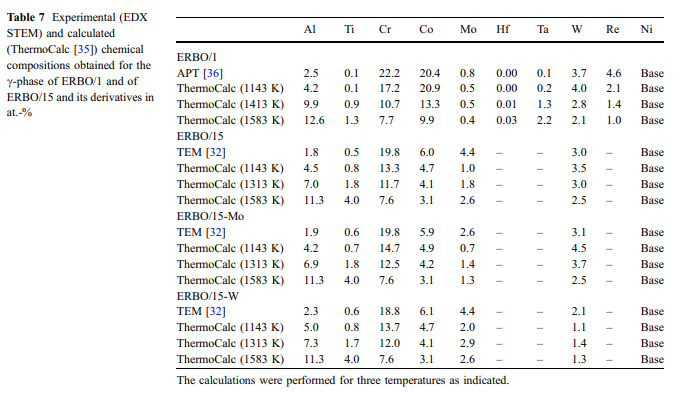

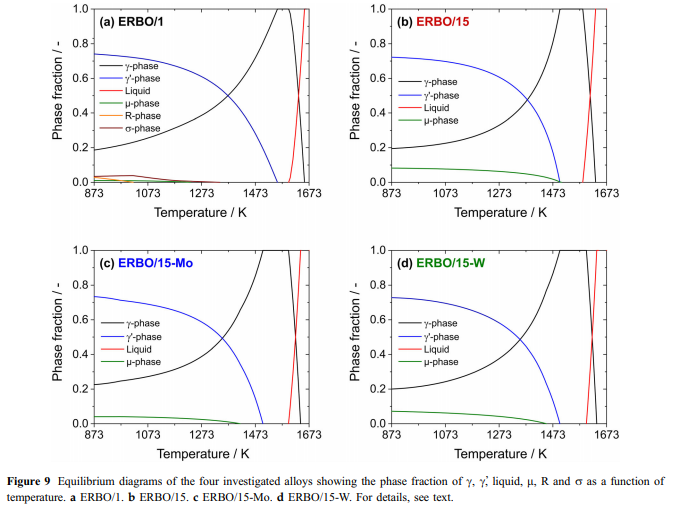

Calculated și compozițiilor fazelor măsurate: Compozițiile c-c-phase (&cc și cc&) în cele patru aliaje investigate au fost măsurate cu 3D APT (ERBO 1) [36] și cu TEM-EDX (ERBO 15 și derivații săi) [32]. Rezultatele experimentale pentru cele două faze sunt prezentate în tabelele 7 (C-PHASE) și 8 (faza C-). Tabelele 7 și 8 conțin, de asemenea, previziuni termocalc obținute pentru temperaturi la 1143 K (temperatura a doua etapă de tratare a precipitațiilor pentru toate aliajele), la 1413 K și 1583 K (ERBO&1, temperatura primului pas de tratament și omogenizarea precipitațiilor și, respectiv,) și la 1313 K și 1583 K (ERBO/15 variantele; temperatura primei etape de tratament precipitare și omogenizare, respectiv). Deoarece C/PHASE prezintă o fracțiune de volum mai mică decât modificările C-FYSE, în compoziția sa chimică-sunt mai pronunțați. În fig. 10 și 11,noi compoziții prezente pentru C&FYSE din tabelul 7 ca diagrame plăcute. Figura 10 prezintă date experimentale, măsurate în toate cele patru aliaje de căldură înainte de creep. Predicții termocalc obținute pentru ERBO-1 (1143, 1413 și 1583 K) și pentru ERBO-15 (1143, 1313 și 1583 k) sunt prezentate în figura 11.-//Datele prezentate în tabelul 7 și fig. 10 și 11 (c

phase, datele prezentatefără grafice) arată că creșterea temperaturii duce la creșterea cantități de Ti, Al și Ta și descreșterea simultană cantități de Cr, Co, W și Re pentru ERBO1 în cphase. După cum se poate observa în rezultatele termocalcului prezentate în figura 11, cantitatea elementului de bază NI crește cu creșterea temperaturii în erbo

15.The   \\ datenthermodynamic pentru c-și c-phases în&Tabelul 7 (și fig. 10 și 11) și Tabelul 8, respectiv, în continuare arată că datele ThermoCalc pentru 1143 K (temperatura ultimului tratament de precipitare a aliajelor experimentale) și datele determinate experimentalnu sunt în deplin acord, dar în mod rezonabil apropiate unul de altul pentru ambele sisteme de aliaj. Numai în cazul ERBO/15, arată elementul Mo o valoare semnificativ mai mică în calcul la 1143 K (1,0 at.%) Decât în ​​experimentul (4.4at.%).-// discuție Rigiuni elastice: Așa cum se poate observa în figura 6A-C, toate rigiditățile elastice scad cu creșterea temperaturii. Aceasta este în principal o consecință a anharmonicității potențialului de zăbrele. Cu creșterea temperaturii, vibrațiile termice crescânde conduc la distanțe mai mari de obligațiuni, ceea ce duce la o scădere a interacțiunii de legare și, prin urmare, într-o scădere a rigiditărilor elastice. Comportamentul elastic al ERBO1 și ERBO-15 este aproape identic, wher-&101, ca și rezultatele pentru ERBO mai flexibil/15 variantele pentru c11 și c12 cad ușor scurt. Acest lucrunu afectează în mod semnificativ modulele elastice E \\ 100 [, care sunt foarte apropiate (figura 6D). După cum se poate observa în tabelul 9, elementele de aliaj individuale ale SX diferă în dimensiune, structură cristalină, modulul tânărului, electronegativitatea și punctul de topire [48-51]. Figura 6D arată că schimbările din chimia din aliaj considerate în lucrarea de fațănu afectează puternic proprietățile elastice. Acest lucru este în concordanță cu concluziile trase de Demtro®D și colab. [41], care a arătat că chiar variații mai mari de aliaj decât compozițiile avute în vedere în prezenta lucrarenu afectează puternic proprietățile elastice ale SX. Comportamentul elastic al unui singur cristal reflectă direct anizotropia sistemului său de legare. Acesta din urmă este controlat în principal de tipul,numărul și amenajarea spațială a celor mai apropiațineighbor Contacte în structura cristalului. Deoarece structurile Ni

C 'microstructuri), precum și principalele lor compoziții chimice ([62 la.

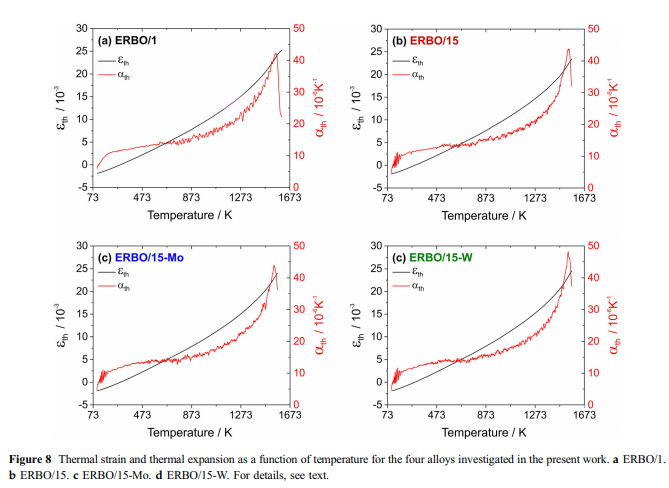

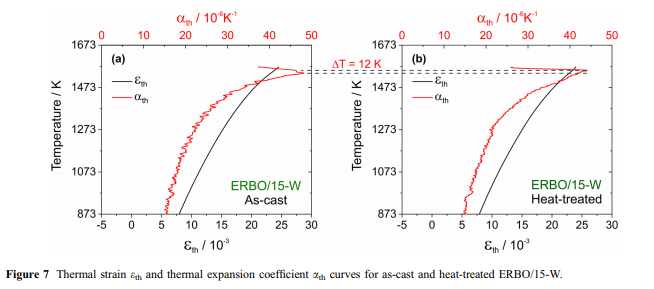

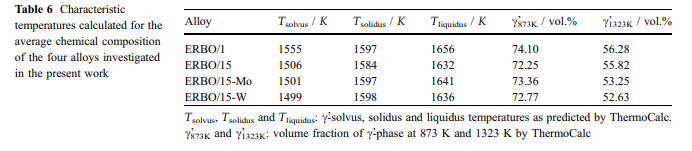

% al) diferă doar ușor, interacțiunile sunt dominate de contacte Ni-Ni și Ni-al, ceea ce duce la variațiinumai mici ale rigiditati elastice macroscopice [42].//&#/--/---\\ expansiunenThermal și csolvus temperaturile

harmonic a potențialului zăbrele. Conform relației Gru¨Neisen, Aðtþ este proporțională cu capacitatea de căldură; astfel, tulpina termică eðTÞ poate fi

described printr-o formă integrată a modelului Einstein [52, 53]:

-&--e0 reprezintă tulpina inițială la 0 K, ah reprezintă limita superioară temperature a coeficientului de dilatare termică, iar acesta este echivalentul a temperaturii Einstein. Derivata în raport cu temperatura produce coeficientul de dilatare termică:

-
