Versiunea aliaj a fost tratată termic la trei condiții diferite de temperare:

i Solubilisation (S):. 965 ° C timp de 1 oră, urmată de stingerea uleiului.

II Vârf precipitațiilor (P) îmbătrânire:. În urma tratamentului solubilizarea, 720 ° C în timpul de 8 ore, urmată de 2 h timp de răcire spre 620 ° C și apoi, la 620 ° C în timpul 8 h și aerul de răcire .

iii Overaging (O):.. după precipitare îmbătrânire la vârf, la 800 ° C în timpul de 36 ore, urmată de cuptor de răcire

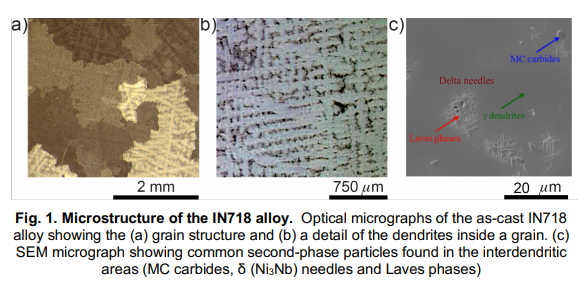

\\ micrographsnOptical ale distribuției Inconel 718 aliaj sunt prezentate în Fig. 1a și b. Microstructura a fost caracterizată de boabe marineregulate în gama de dimensiuni de milimetru. Așa cum se întâmplă în mod obișnuit în timpul solidificării, fiecare cereale se dezvoltă prin creșterea dendritică, lăsând în urmă regiunile interdendritice decorate de particule de fază groase, în principal δ (Ni3nb), carburi MC și faze deniveluri, așa cum se arată în fig. 1C. Fracțiunile de volum ale carburilor MC, lavarea fazelor și acele δ au fost de 1,3%, 0,6% și, respectiv, 4,4%. Distanțarea brațului dendrite secundar a fost de 157 pm ± 23 pm.

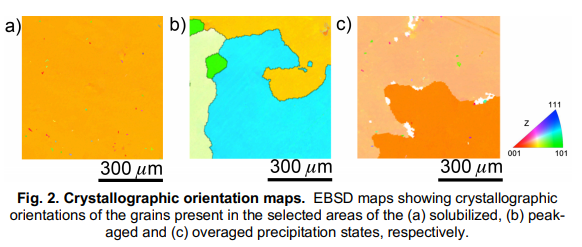

Versiunea în fiecare stare temperament, de dimensiune 640 pm x 640 pm cuprins unul sau puține granule, așa cum se arată în EBSD hărți din Fig 2.a, b și c pentru solubilizat, vârfaged și stările de precipitare overaged, respectiv, wher-&101; codul de culoare indică direcția cristalografică a suprafețeinormale, în fiecare caz.#

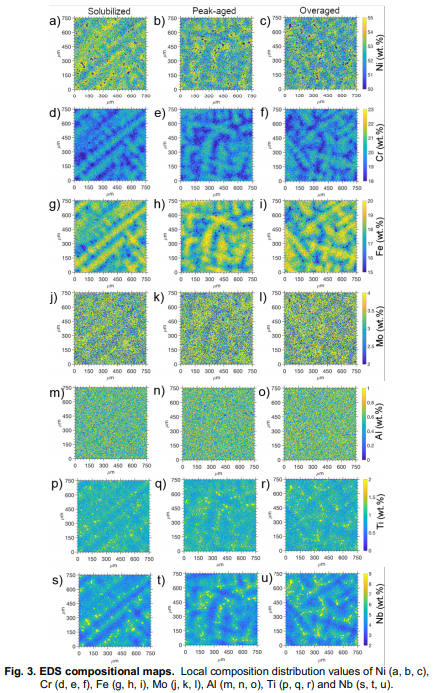

due rate diferite de difuzie ale fiecărui element chimic, segregări chimice sunt de așteptat în materialul turnat la detrita scară. Figura 3 prezintă hărțile compoziționale din cele trei zone reprezentative pentru cele șapte elemente de aliaj cele mai importante ale acestui aliaj: Ni, Cr, Fe, Mo, Al, Ti și Nb. Hărțile arată că Ni a prezentat o ușoară segregare spre spațiile interdendritic și că a fost absentă din a doua \\ particulelenphase găsite în zonele interdendritic. Pe de altă parte, deoarece difuzia CR și FE este mai lentă decât alte elemente [7,8], au avut tendința de a fi localizate în regiunea de bază dendrită. În cazul lui Mo și al, conținutul lor a fost mai mic decât celelalte elemente și a fost distribuit omogen de-a lungul diferitelor caracteristici de microstructură. Dimpotrivă, Ti segregate puternic spre zonele interdendritic, luând parte la formarea celei de a doua faze particulelor prezente în aceste regiuni, în principal carburilor MC. În cele din urmă, NB segregată spre regiunea exterioară a dendritului, în zona interdendritică și cea de-a doua \\ particule denfaza. Ca urmare, și chiar dacă conținutul mediu de Nb a fost de 5,1% gr., Conținutul de Nb al miezului dendrite a fost lanivelul de 2% gr., În timp cenivelurile de Nb în regiunile interdendritic, departe de a douaphase particule, a ajuns la 8% gr.. Fazele și acele δ au apărut ca insule care conțin aproximativ 25% în greutate NB. Nu există diferențe semnificative în ceea ce privește segregarea chimică s-au găsit cu condiția temperament, ceea ce indică faptul că temperaturile și timpiinu au fost ridicate sau suficient de lung, respectiv, pentru a omogeniza compoziția chimică.---

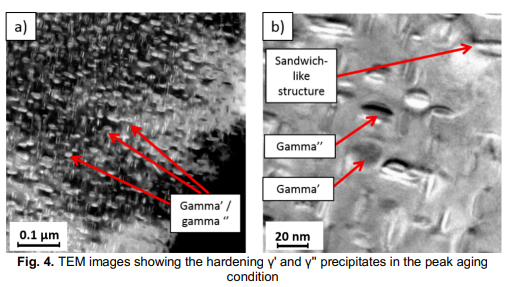

Finally , precipitatele în starea în vârstă de vârf au fost caracterizate prin TEM. Matricea de aliaj cuprinde o fază FCC � constând pe o soluție solidă pe bază de NI. Matricea este întărită de „faza cu compoziție Ni3 (Ti, Al) și un BCT«o FCC intermetalic»faza cu compoziție Ni3Nb formată în timpul îmbătrânirii [9]. Fig.4 prezintă imagini TEM ale specimenului din starea de vârf în vârstă la diferite măriri. Precipitații � \"prezintă o formă de disc alungită, mai mult, deoarece precipitații � sunt aproape sferoidali. Ambele au avut o dimensiune medie de 20nm. Prezența precipitatelor complexe compusă din două jumătăți

shape precipitat poate fi observat de asemenea, așa cum se arată în Fig. 4b.&#--

2.2.mecanice proprietăți duritatea (H) și modulul de elasticitate redus (Er) Hărți pentru solubilizat, vârfaged și overaged precipitare stare sunt prezentate în Fig. 5a

f, respectiv. Valorile medii de duritate, fără a intra în a doua fază particulelor, au fost de 4,7, 7,8 și 6,2 GPa pentru solubilizat, vârfaged și overaged temperament, respectiv. Cu toate acestea, valorile de duritate a arătat un gradient puternic la scara dendrite, cu valori mai mici în cadrul miezurilor dendrite care tind să crească spre regiunile interdendritic (Fig. 5.a-c). Diferența de duritate întrenucleul Dendrita și regiunea interdendritic-----was la fel de mare ca 2 GPa, în funcție de starea temper. In plus, a doua faze situate în spațiile interdendritic, în principal, carburile MC a prezentat cele mai mari valori ale durității (până la 30 GPa).
