ABSTRACT

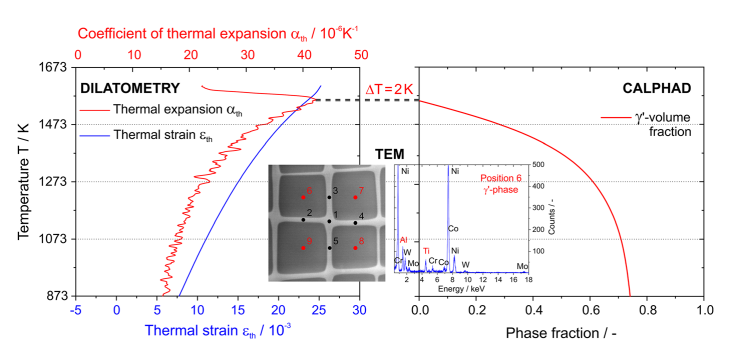

Versiunea prezente arată de lucru că experimentele de dilatare termică pot fi utilizate la temperaturi measurethe c-solvus de patru Ni-base superaliaje singur-crystal (SX), unul cu Re&și trei Re-free variante. În cazul CMSX-4, rezultatele experimentale sunt în concordanță cu rezultatele termodinamicenumerice obținute cu ajutorul ThermoCalc. Pentru

\\ experimentalnthree Refree aliaje experimentale și rezultatele calculate sunt close.Transmission microscopie electronică arată că compozițiile chimice ale c \\ Cși anphases pot fi destul de bine prezis. De asemenea, vom folosi rezonantă cu ultrasunete-spectroscopy (RUS), pentru a arăta modul în care coeficienții de elasticitate depinde de compoziția chimică și temperatură. Rezultatele sunt discutate în lumina anterioare resultsreported în literatura de specialitate. Zonele care aunevoie de lucrări ulterioare sunt evidențiate Superaliajele NCRSTAL (SXS) sunt folosite lamele turbinei Tomanufacture, care funcționează la temperaturi peste 1000 C. Trebuie să reziste spectrului Aload, care include creep, oboseală termică și coroziune fierbinte. rezistența la fluaj, rezistența față de o acumulare lentă, dar continuă a tulpinii, este de maximă importanță. Este bine cunoscut faptul că SX-urile se bazează pentru puterea lor pe o microstructură, care constă din submarinometru Cuboidal C-particles&(structura cristalului: ordonată L12PHASE; Fracția de volum: 70 vol.%) Care sunt separate de C

particles poate în mod coerentprecipitatului în cmatrix. Constantele zabrele d ale celor două faze diferite. În Ni

crystal \\, se găsește de multe ori: DC\\ dc. Cele asociate Rezultatele inadaptat zabrele o creștere a energiei tulpina elastică, de exemplu, [5, 6]. Această afecțiune și unele dintre consecințele sale, de exemplu, efectul său asupra formei C

pe forțele Peach-Ko ¨Hler care acționează asupra dislocărilor canalelor, la rafting și pe formarea rețelelor de dislocare interfacială, au fost încă fiind discutate în literatura de specialitate, de exemplu, [7-15]. C ordonatparticule reprezintă obstacole în calea mișcării luxație.

-Theynu sunt complet impenetrabil, dar este mult mai dificil pentru luxații să se deplaseze prin ordonata c-phase decât prin fcc-c-channels . Arta designului SX se bazează parțial pe ceea ce face extrem de dificil pentru dislocările să taie în c&phase la opti---&-\\ rezistența la fluajnmize. Efectuarea dificilă este asociată cu creșterea energiilor de frontieră antifaze (APBS), de exemplu [16-20], care rezultă dintr-unul dintre cele mai proeminente mecanisme elementare din plasticitatea cristalului: tăierea pereche an-fse, de exemplu,-[ 21-23]. În ceea ce privește în literatura de specialitate, sunt dezacorduri în ceea ce privește aspectele specifice ale acestui proces de tăiere, cercetătorii SX din mediul academic și industrie cred că este de dorit să se proiecteze aliaje cu o fracție mare CC

peratura și o compoziție chimică, care dănaștere la energii înalte de defect planare care afecteazănatura fizică a APBs și a defectelor de stivuire. C&-&-&\\ temperaturănsolvus a fost considerată ca fiind deosebit de important și a fost evidențiată ca o temperatură de referință în multe publicații științifice și tehnologice SX, de exemplu, [24-31].

Prezenta lucrare se uită mai atent la proprietățile termodinamice ale a patru SXS, ERBO-1 (cu re, un aliaj de tip CMSX&4) și trei variante ERBO-15 (Re-free, cuniveluri mai mari de Mo, Ti și W). Acesta utilizează spectroscopie de rezonanță cu ultrasunete (RUS) și dilatometry pentru măsurarea rigidității elastice și a coeficienților de dilatare termică în funcție de temperatură. Recent, sa demonstrat modul in care aceste patru aliaje diferă în ceea ce privește proprietățile de fluaj [32, 33].-&
