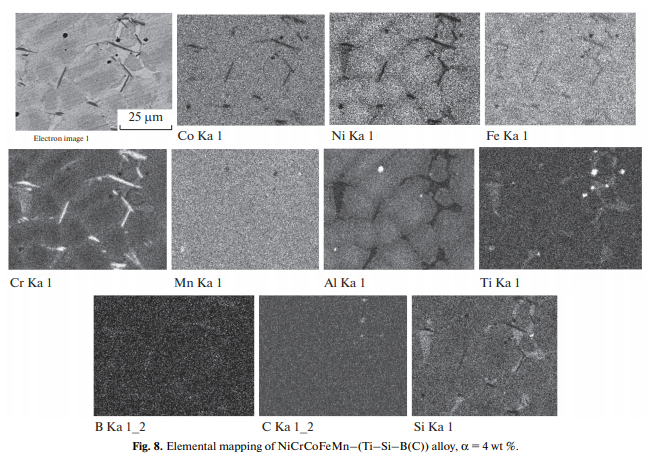

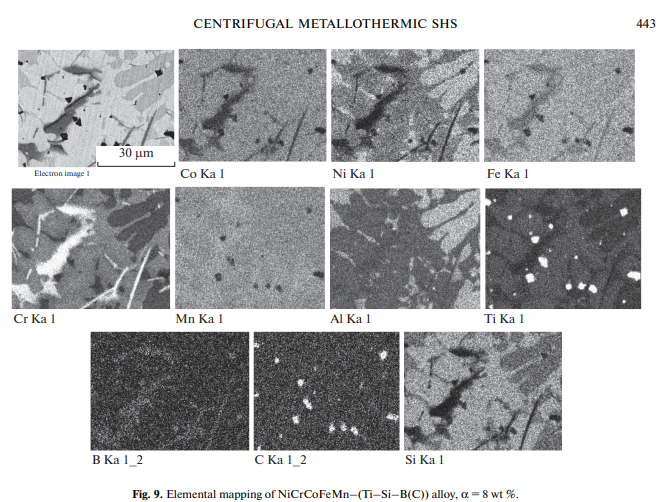

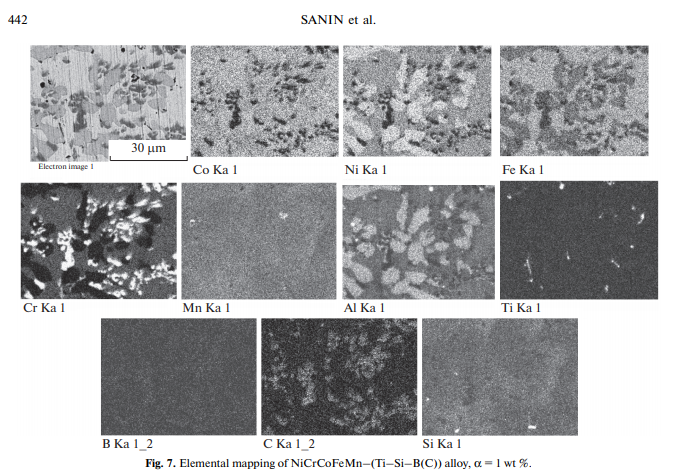

Combinația, localizarea și morfologia acestora depind de cantitatea de aditiv Ti os821; Si mat821; B (C).În cazul concentrației mici de aditivi (Fig. 7), se observă precipitațiile echiaxate ale fazei îmbogățite cu crom și siliciu și particulele individuale fine de carbură de titan.Boron este văzut pentru a distribui uniform peste întregul vrac.Pentruα =4 wt% (Fig. 8), morfologia precipitațiilor din faza îmbogățită cu crom și modificări de siliciu de la echiaxe la placaj.Pronunţat Al-se formează incluziuni îmbogățite.Aparent, aceasta este o consecință a faptului că componentele introduse (Ti, B, Si) participă parțial la reacția de reducere.Prin urmare, o parte din Al care nu este implicată în procesul de reducere intră în produsele țintă, formând zone cu concentrație Al crescută, care coincid cu cele crescute ale concentrației Ni.O creştere suplimentară aα[Ti parts 8211; Si zet821; B(С)] modifică structura (Fig. 9).Structura este considerată a conține precipitații de boridă (Cr 8211; Bx), carbură (Ti os82111;Cx) și siliciu (Ti (Cr)82211;Six).

Astfel, analiza microstructural ă arată că componentele adăugate Ti, Si și B sunt concentrate predominant în crom-regiuni îmbogățite.Fe, Ni, Co, și Mn formează o matrice.Structura observată a HEA poate fi de interes practic.

CONCLUZII

Cast Co Co 8211;Cr os211;Fe os821; Ni despos821; Mn mare-aliajele de entropie ranforsate cu borid de siliciu au fost mai întâi preparate de SHS centrifugale din compoziții metalocermice care conțin un modificator complex Ti- ul 82211; Si part;B (C).Compoziția aliajelor NiCrCoFeMn 82211; (Ti 8211; Si mare821; B (C)) conține toate elementele țintă distribuite uniform peste cea mai mare parte a lingoului.Creșterea conținutului aditivului duce la precipitarea particulelor de carburi și boruri de titan în matrice bazată pe HEA.morfologia și concentrația acestor precipitații depind de cantitatea de aditiv.

NiCrCoFeMn des821; aliaje AlX, zereX variază de la 0.2 la 1, sunt studiate.Aliajele sintetizate cu concentraţie Al mare (X>0.6) sunt reprezentate de o structură ierarhică.S-a constatat că structura compusă conține NiAl ca bază și nanoprecipitații dispersive (nanoprecipitați)~100 nm) de soluție solid ă pe bază de Cr și Fe.

Datele experimentale ne permit să tragem concluzia că HEA în curs de studiu și metoda propusă pentru pregătirea lor par promiţătoare.Metoda de preparare a materialelor compozite metalice cu o anumită structură poate fi ușor sugerată ca o metodă de producere a unor noi HEA cu caracteristici de performanță îmbunătățite.
