6XXX este un tip de aliaj Al-Mg-Si și 6061,   6063 , 6351.600 sunt clasele utilizate frecvent. Uneori, 6005 aliaj de aluminiu poate fi utilizat ca material de înlocuire de 6063 și alte profile. Rezistența la tracțiune și rezistența la randament a 6005-T1d sunt egale cu 6063-T5, dar rata de alungire este de două ori mai mare decât cea a 6005-T1, care este mai potrivită pentru profilurile îndoite și nu trebuie îmbătrânită artificial după îndoirea arcului ca Profil 6063, ceea ce reduce procesul și economisește costurile. Proprietățile mecanice ale 6005-T5 sunt mai mari decât cele ale   6063-T6 , cu permeabilitate bună la aer, permeabilitate la apa de ploaie, performanțe de deformare a presiunii vântului și performanțe de deformare in plan. Aliajul de aluminiu 6005A este un fel de aliaj de deformare a rezistenței medii dezvoltat pe baza a 6005. Rezistența aliajului de aluminiu 6005A-T6 este mai mare decât cea a 6106-T6 extrudată. Acestea sunt caracteristice prin performanțe bune la extrudare și rezistență la coroziune, pot fi stinse pe mașina de extrudare, utilizate pe scară largă în metrou, trenuri de mare viteză, toate tipurile de aplicații pentru camioane pentru pasageri. Vrem să știm diferența dintre ele și ar trebui să spunem diferența în primul rând.

Compoziția chimică 6005 și 6005A

Proprietate mecanică de 6005 și 6005A

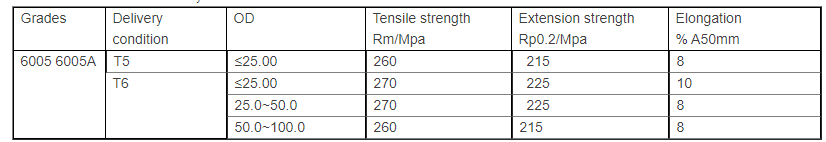

Bare extrudate din aliaj aliat 6005 și 6005A T5 / T6

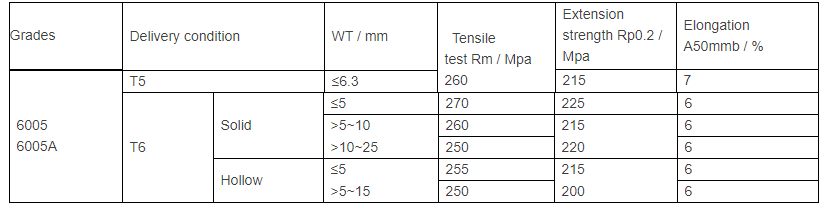

2. Profiluri extrudate generale din aluminiu industrial și aliaj de aluminiu 6005 și 6005A T5 / T6

Prin mai multe teste la tracțiune, se poate concluziona că diferite stări de livrare și stări de tratare termică a profilelor de aliaje de aluminiu 6005 și 6005A au rezistență la tracțiune diferită, rezistență de extensie neproporțională și alungire după fractură. După procesul de topire - omogenizare a lingotei - extruzare - tratament de îmbătrânire a soluției solide, rezistența la tracțiune, rezistența la randament și alungirea aliajului de 6005A au fost 62MPa, 62MPa și 3,5% mai mari decât cele ale aliajului 6005 în condițiile de 170 ℃ / 6h proces de îmbătrânire. În condițiile de tensiune maximă de 120Mpa, raportul de tensiune de 0,1 și frecvența de 20Hz, ciclurile de oboseală axială ale ambelor aliaje au depășit de 107 ori.
