Vă mulțumim pentru achiziționarea produsului nostru.Pentru a asigura siguranţa şi mulţi ani, ;39; funcţionarea fără probleme a produsului, vă rugăm să citiţi manualul cu atenţie înainte de a utiliza acest produs.

Imaginile și parametrul tehnic implicate sunt doar pentru dumneavoastră de referință, În ceea ce privește circumstanțele specifice, vă rugăm să fie supuse produsului real.

1.0 Introducere

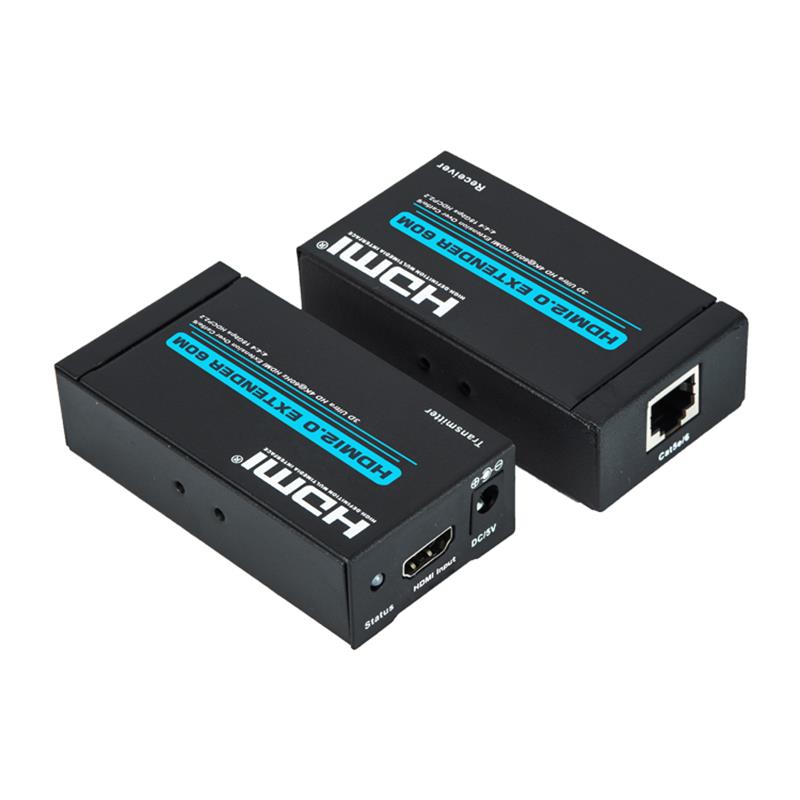

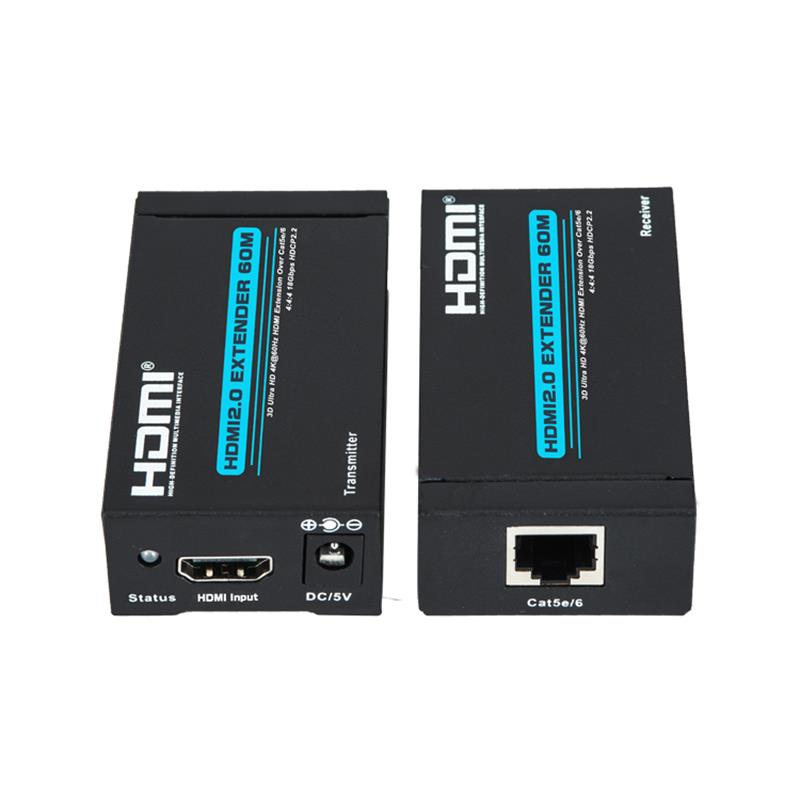

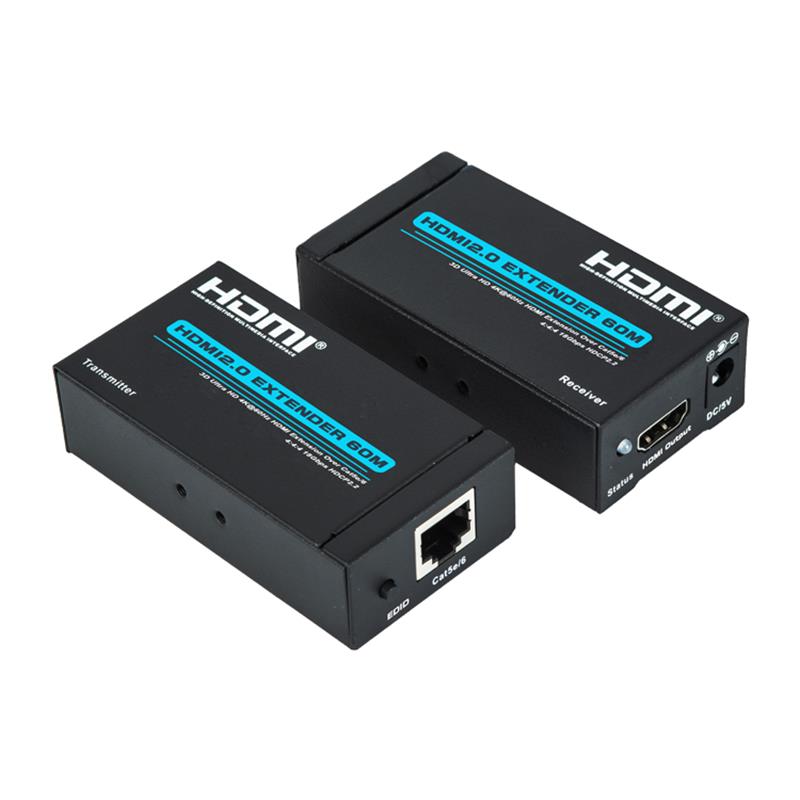

HDMI2.0 60M Extender HDMI foloseşte un singur cablu Cat5e/6(recomandat)în locul cablului HDMI, puteţi extinde semnalul 4K la 60 Meters.Scopul extensitorului este de a obţine transmisie de semnale la distanţă cu cabluri low-cost.

2.0 Caracteristici

1) conformitatea cu HDMI2.0, HDPCP2.2 şi DVI 1.0;

2) Transmisie de semnal:cat5e sau cabluri pisica-6 (recomandate) până la 60   contoare în loc de cabluri HDMI sunt conectate între TX și RX   Extindere;

3) Suport formatul video până la 4k2k@60Hz cu 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,și până la 4k2k@60Hz cu 12bit YCBCR 4:4:4;

4) Suport formatul video secvențial de cadru 3D până la 1080p@60;

5) Suport comutatorul EDID;

6) Suport de format audio:   DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;

7) extinde distanţa de transmisie şi îmbunătăţeşte semnalul de transmisie;

3.0 Ambalaje Accesorii

La prima despachetare extensibilă vă rugăm să verificați dacă sunt incluse următoarele elemente:

1.HDMI Transmitter-------------

2.HDMI Receiver-----------------------------1PCS

3.Putere...

4.User manual---------------------

4.0 Specificație

Lungimea cablului CAT-6 între Transmiţător şi Receptor--------------------------Până la 60metri

HDMI Input/Output--------------------2K@60Hz/1080p/1080i/720p/576p/576i/480p/4800i

Suport audio formatul------------------------------DTS-HD/Dolby-truHD/LPCM7.1/DTS/Dolby-AC3/DSD

-----------------...

----------------...

----------------------------------------------------------------------

UK----------------------------------------------------------------------------------------------------------

Input/Output HDMI cablu distante------------------------------------------------------------------------------------

-------------------...

Formatul adaptorului de putere -----------------------------------------Input:AC (50Z, 60HZ) 100V-240V; Ieșit: DC5V/1A

--------------------------------------------------------------------------------------------------------

Operating Humidity game------------------------------------------------------------------------------------------

Dimension-----------------------------------------------------------------------------------------------------------

5.0 Conectare și operare

5.1 Conectați dispozitivul sursă cu transmițător printr-un cablu HDMI (Max=10M).

5.2 Conectați dispozitivul de afișare cu receptor cu un cablu HDMI (Max=10M).

5.3 Conectează TX cu RX cu un cat5e/6(Max=60M).

5.4 Conectați alimentarea cu energie la TX și RX.

5.5 Indicator LED:Când un semnal este de intrare la locul de muncă, lumină albastră constantă.

6.0 Instalare și precauții

Pentru a evita şocul electric, deteriorarea produselor şi pentru a vă proteja siguranţa, vă rugăm să observaţi următoarele:

Unu.       Vă rugăm să conectați încet sau deconectați cablurile de semnal și să nu conectați de multe ori, deconectați ” sau să le scuturați.

Doi.       Echipamentul nu trebuie pus sub soare, ploaie şi umezeală sau   mediu neverilorat.

Trei.       Lichidul nu trebuie pus pe echipament.

Patru.       Nu instalați echipamentul în apropierea surselor de căldură, cum ar fi focul, puterea, sau alte amplificatoare care produc căldură.

Cinci.       Nu introduceți metalul sau alte obiecte în echipament în plus față de cablurile de conectare la porturi.

Şase.       Nu demola echipamentul de unul singur; acesta ar trebui să fie întreţinut de către personalul de întreţinere profesionist.
