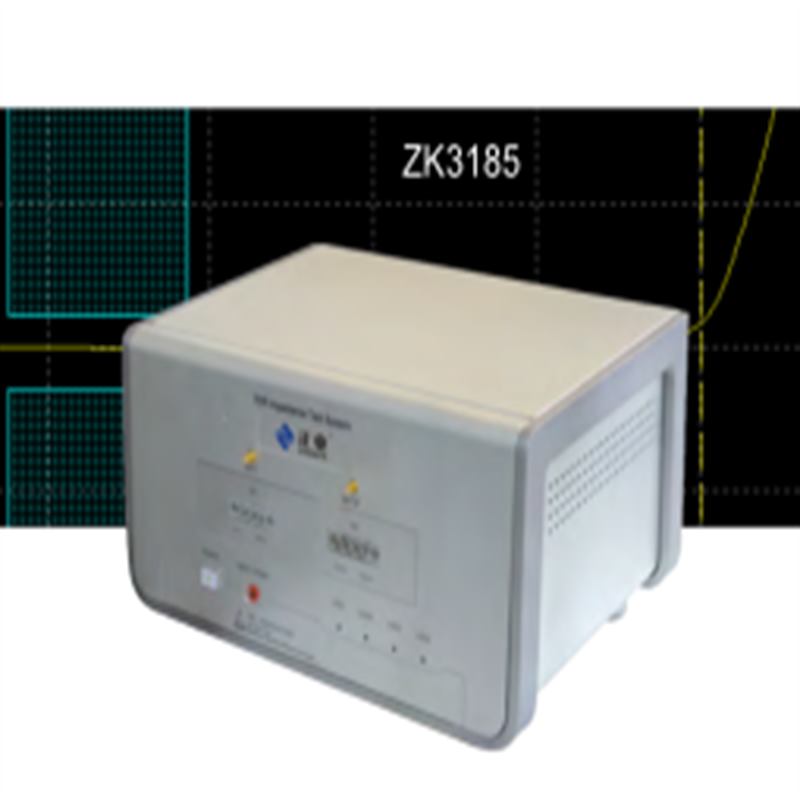

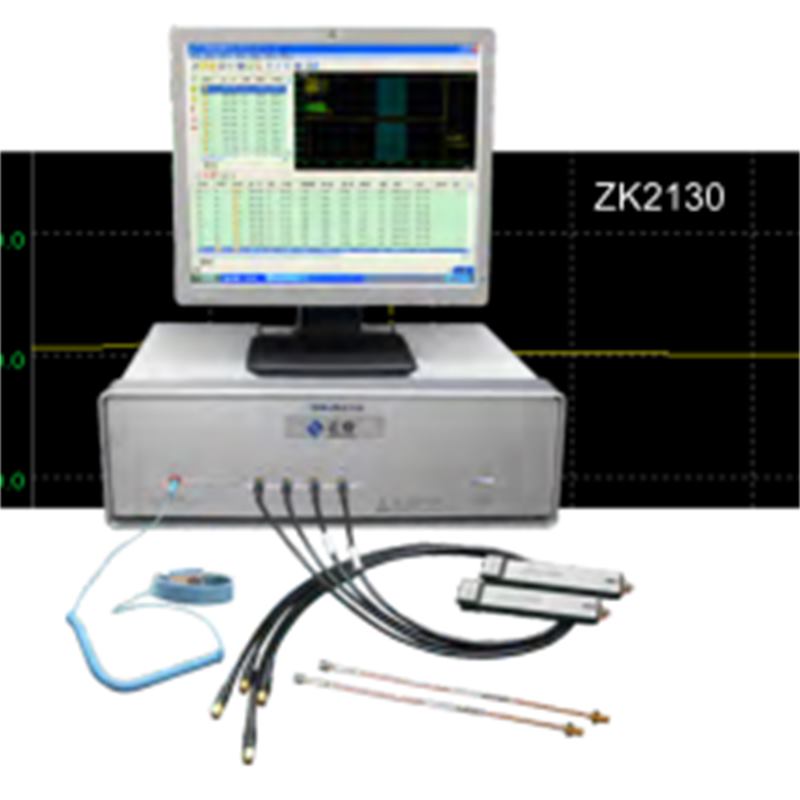

PCB   Instrument de testare a impedanței TDR (ZK2130 / ZK3185)

UTILIZARE

Instrumentul este utilizat în testarea impedanței și a parametrilor S ai plăcilor de circuit de înaltă frecvență, care oferă o soluție rapidă, precisă și economică pentru producătorii de PCB. Este, de asemenea, aplicabil pentru testarea impedanței cablurilor și cablurilor.

CARACTERISTICI

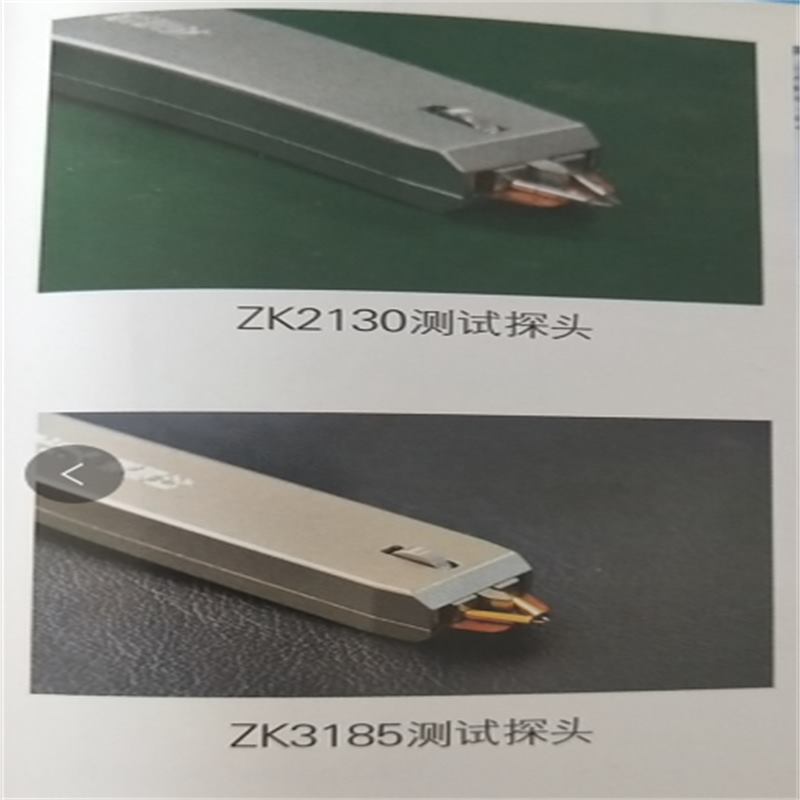

1. Precizie: Adoptarea sondelor de înaltă precizie, comutator coaxial de înaltă frecvență și reflectare domeniu-timp, eșantionare sincronă de înaltă rezoluție și tehnici de calibrare în mai multe puncte.

2. Eficient: Procedura de testare integrată, operațiune cu un singur buton cu mai multe sarcini.

3. Specialități: Afișează analiza formei de undă a testului, analiza datelor statistice, înregistrează automat datele de testare, generează automat raportul de testare și tipărește, calibrarea este deschisă.

PARAMETRU TEHNIC

ARTICOL                                                 ZK2130                                   ZK3185

Măsurarea preciziei                                       ± 1% (50Ω)

Rata de detectare                                                 ≦ 1S / litera

Obiecte     Impedanță controlată

                Raza de masurare         20Ω ~ 150Ω                               20Ω ~ 200Ω

                Interval de măsurare               0,05M ~ 2m                               0,02M ~ 2m

Lățimea de bandă a valurilor                                 3GHz                   0.1GH ~ 8.5GH

Testul pierderii                                                 /                         S Măsurarea parametrilor

Interval dinamic                                       /                       Performanța reală a articolului testat măsurabil: > 100dB
