Sistem on-line de testare a curentului de eddy pentru sârmă de oțel cu arc ECH7002

Data eliberării:2019-08-27 17:19

Cinci avantaje ale produselor

  • Reglați parametrii tehnici și eșantioanele standard ale detectorului de defecte în conformitate cu cerințele de testare.
  • Reglați poziția sondei și sondei în conformitate cu specificațiile piesei.
  • Sistemul de detectare a defectelor detectează piesa de lucru, alarmele și marcajele.
  • Firul de oțel cu arc poate fi reparat prin închidere în timpul procesului.
  • Înregistrarea, stocarea și analiza datelor sunt efectuate de către gazda de detectare a defectelor.

Detalii produs

Sistem on-line de testare a curentului de eddy pentru sârmă de oțel cu arc ECH7002


rezumatul proiectului

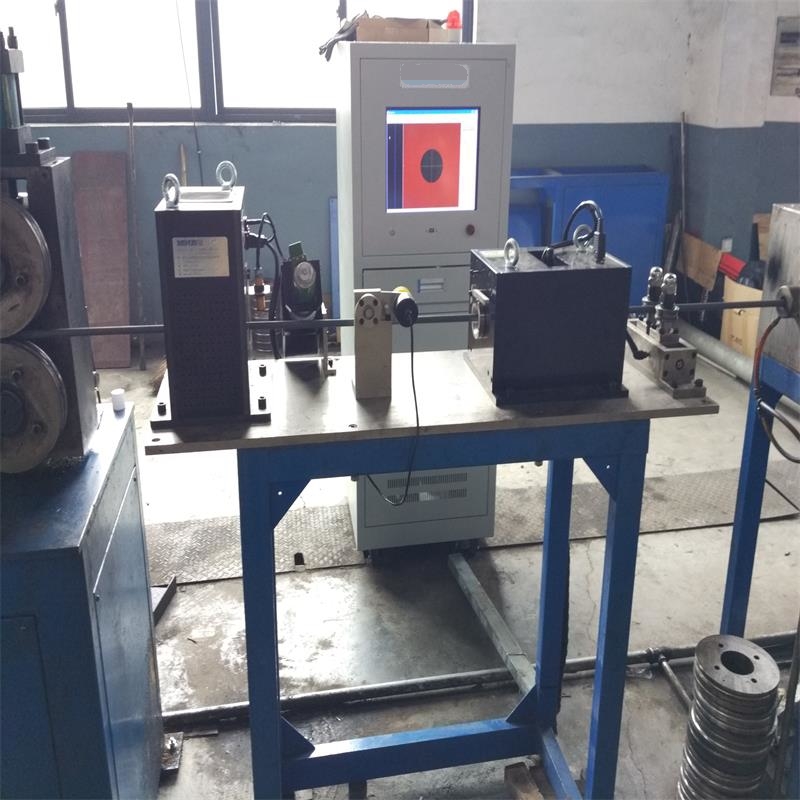

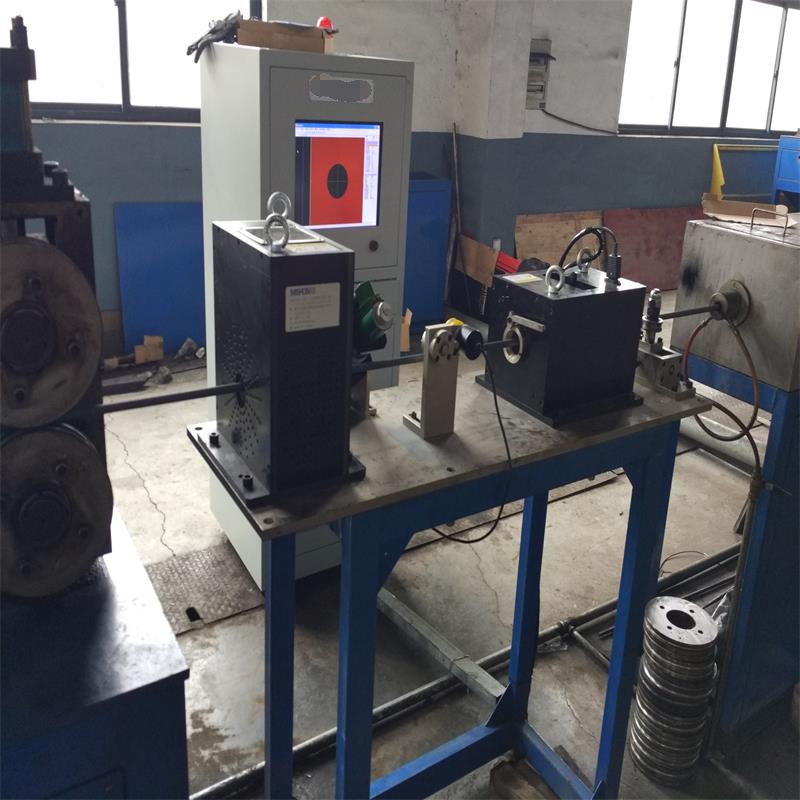

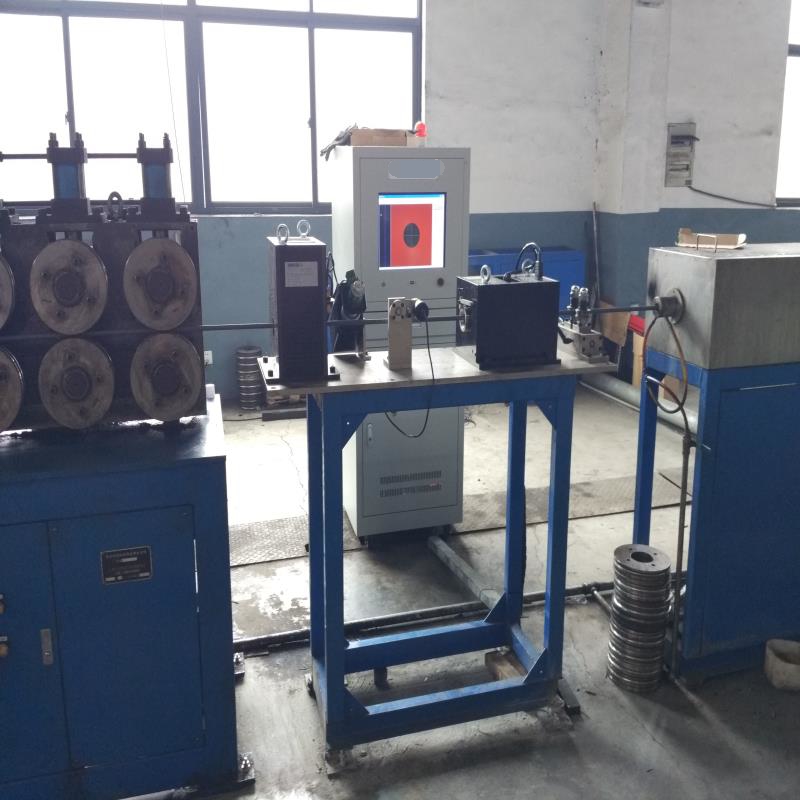

Clienții produc sârmă de oțel cu arc.   Sistemul on-line de detectare automată a defectelor este instalat în curent   mașină de desenat.


Detectarea informațiilor despre piesă

Numele obiectelor de detecție                                 Sârmă de oțel cu arc

Material                                                       Materiale metalice, cum ar fi materiale feromagnetice

Specificația dimensiunii                                     Φ2-40mm (Două seturi de manșon sondă / ghidaj sunt personalizate în această gamă)

Latime sudata                                                 /

Lungime                                                         Material disc

Gradul de îndoire                                           1,5mm / m (Din stația de detectare)

Rugozitate                                                   Suprafață rotundă (capăt șanțat fără buric convex) ≦ 3.2, nr   scară de oxid.

Duritate                                                     Mai tare

Viteza de detectare                                           Recomandat cu viteză ≦ 100m / min   Reglabil

                                                                    (Viteza de detectare a instrumentului: 0,52-750m / min)

Temperatura părții de detectare                           ≦ 80 ° C


Cerința de detectare și   Standardul de precizie

                                                                Standardul executiv de detecție

Numărul standardului                                         Numele standardului                                                               calitate

GB / T   11260-2008             Metoda de detectare a curentului Eddy   pentru oțel rotund (prin tip)                             Gradul 2

GB / T 14480-2015             Instrument de testare nedestructivă       bulboană   Actual   Testarea   echipament                         /


Parametrul tehnic al sistemului

Denumirea sistemului: Sistem de testare on-line de curent curent pentru sârmă de oțel cu arc

Tip: ECH7002

Metoda de detectare:   Dual-canal prin detectarea tipului

Mod de control: automat + manual

Instrument și sondă: instrument curent Eddy; Detectorul și sonda de curent digital de înaltă inteligență cu două canale

Platforma de detecție: platformă de detectare a nucleului dezvoltată independent

Scurtă introducere a operației de detectare:

Reglați parametrii tehnici și eșantioanele standard ale detectorului de defecte în conformitate cu cerințele de testare;

Reglați poziția sondei și sondei în conformitate cu specificațiile piesei de prelucrat;

Sistemul de detectare a defectelor detectează piesa de lucru, alarmele și marcajele;

Firul de oțel cu arc poate fi reparat prin închidere în timpul procesului;

Înregistrarea, stocarea și analiza datelor sunt efectuate de către gazda de detectare a defectelor;

Formați automat raportul de detectare a defectelor.


Parametri importanți ai sistemului

Nume                                                 Parametru tehnic                                               Comentarii

Zona de orb final                                             ≦ 500m                                                 În funcție de viteza de testare

Stabilitate                                               După 16 ore ≦ 2dB                                               Proba de testare

Precizia imprimării cu jet                               50mm ±                                                         Proba de testare

Rata de judecată admisă                               0%                                                             Proba de testare

Rata de raportare greșită                                           ≦ 2%                                                           Proba de testare

Test de viteză                                     Recomandat cu viteză ≦ 100m / min                       Proba de testare

                                        Reglabil   (Viteza de detectare a instrumentului: 0,52-750m / min)


Principl e din Through   Multumesc pe Eddy Current Testing

Detectarea curentului de eddy constă în stabilirea câmpului magnetic alternativ prin apropierea conductorului către bobină cu curent alternativ (denumită sondă). Câmpul magnetic alternativ trece prin conductor și produce cu el inducție electromagnetică și stabilește curentul de eddy în conductor. De asemenea, curentul rotativ din conductor va produce propriul său câmp magnetic. Efectul câmpului magnetic cu curent de modificare va modifica, de asemenea, rezistența câmpului magnetic original, ceea ce va duce la schimbarea tensiunii și a impedanței bobinei. Prin urmare, atunci când apar defecte pe suprafața conductorului sau în apropierea sau în schimbarea materialului metalic măsurat, rezistența și distribuția curentului de mușchi vor fi afectate, iar schimbarea curentului de mușchi va provoca schimbarea tensiunii și impedanța bobinei de detectare. Conform acestei modificări, poate fi cunoscută existența unor defecte ale conductorului și performanța materialului metalic.


Descrierea generală a sistemului

Sistemul online include detectorul inteligent de defecte digital dual-channel, platformă de detectare personalizată (inclusiv dispozitive de saturație magnetică și demagnetizare), dispozitiv de detectare prin tip, sondă, sistem de alarmă, sistem de marcare, software personalizat de detectare autentic și modul de automatizare.


Fluxul de lucru al sistemului

Acest proiect ajustează parametrii tehnici ai detectorului de defecte în funcție de cerințele de testare, eșantionul standard de testare → piesa de lucru intră uniform prin mecanismul de prindere față și spate → sondă de detectare   detectarea automată → detectarea terminată →   alarmă automată   și marchează detectarea atunci când sistemul detectează defectul piesei → semnal de ieșire   de oprire și măcinare la organizația de producție în timpul procesului de testare → înregistrarea, stocarea și analiza datelor sunt efectuate de către gazda de detectare a defectelor   și alte lucrări. Se poate realiza o detectare de acoperire de 100%. Și poate genera automat   detectare   raport pentru detectarea la serviciu   situație: detectare   lot, cantitate, produs bun / rata de deșeuri etc.
