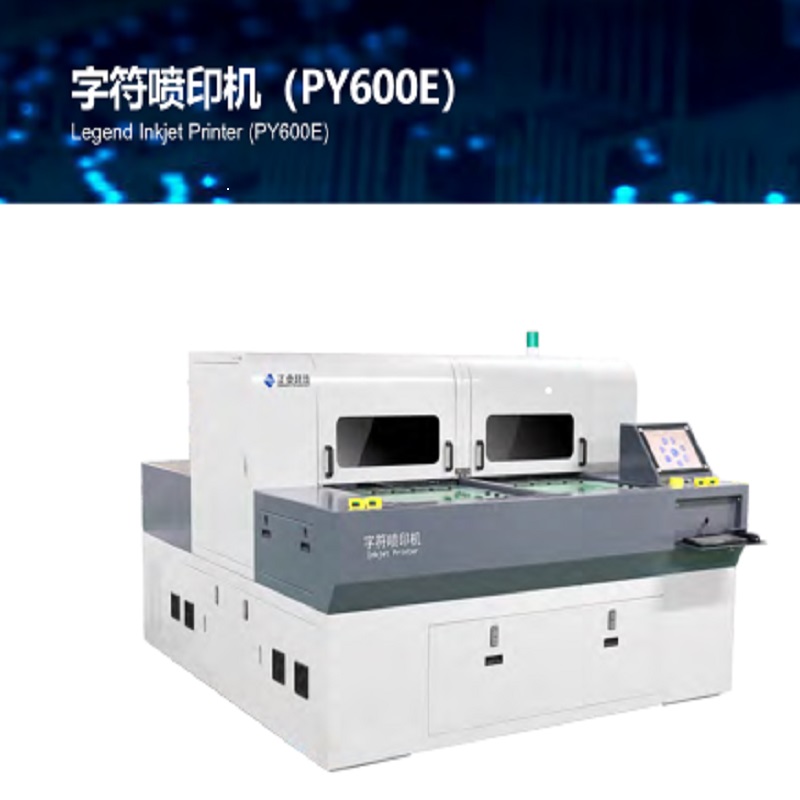

Imprimantă cu jet de cerneală Legend (PY600E)

UTILIZARE

Echipamentul este utilizat în procesarea imprimării de caractere pe PCB / FPC, care a înlocuit serigrafia tradițională pentru a oferi soluții de producție de caractere de înaltă precizie, de înaltă calitate și eficiente pentru producătorii de PCB / FPC.

CARACTERISTICI

1. Precizie ridicată: Adoptați module de ghidare liniară de mișcare de precizie specială, control de înaltă precizie și tehnologie de poziționare și compensare în mai multe puncte.

2. De înaltă calitate: caractere de imprimare de înaltă definiție, bloc de imprimare de înaltă calitate, aderență puternică.

3. Eficiență ridicată: Utilizând sisteme de pre-întărire a cernelii UV de înaltă performanță, tehnologia de imprimare a patru capete de imprimare permite o creștere substanțială a eficienței producției.

4. Ușor de utilizat: Opțiunile platformei de imprimare pentru diferite suporturi de imprimare, software-ul de imprimare este ușor de utilizat, simplu și ușor de învățat.

5. Personalizat: Hardware-ul și software-ul sunt auto-dezvoltate pentru a stăpâni tehnologiile de bază și pentru a personaliza soluții personalizate pentru clienți.

PARAMETRU TEHNIC

ARTICOL                                                                             PY600E

Precizie                                                       Precizia poziționării: ± 38μm

                                                                    Repetă precizia: ± 5μm

Calitate                                                         Rezolutie: 720/1080 / 1440dpi

                                                                    Lățimea minimă a liniei: 75 ~ 100μm

                                                                    Înălțimea minimă a caracterului: 0,5mm

Viteză                                                           Dimensiuni: 720 × 620mm / 28ʹʹ × 24ʹʹ

                                                                    Producție în masă: 15 secunde / parte

                                                                    Rezoluție fină: 20 secunde / parte

                                                                      Notă: includeți timpul de încărcare și descărcare   de 4 secunde;

                                                                                numărul de antet de imprimare: 1024i * 5.

Obiecte                                                         Dimensiunea plăcii: 730mm × 621mm (28ʹʹ × 24ʹʹ)

                                                                    Grosimea plăcii: 0.1mm ~ 6mm (4 ~ 236mil)

Dimensiuni   (L x W x H)                                       L2670 × W2400 × H1790mm

Greutate                                                                             4,300 kg

Încărcare automată                                       Soluția 1: Soluție automată de linie de asamblare

și descărcare                                     (două conexiuni ale mașinii imprimă separat înainte și spate)

                                                        Soluția a doua: tip braț robot (placă de rotire automată poate
