Instrument inteligent de sortare digitală a curentului digital

Sortare material nou pentru duritate   Tehnologia multi-frecvenței   +   Tratament termic multicanal

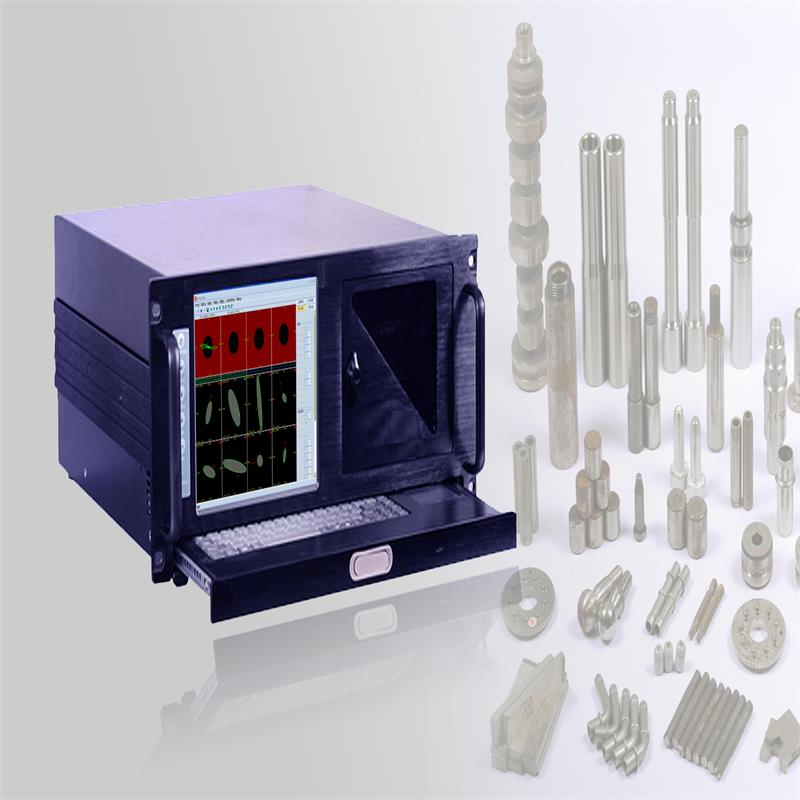

◆ Instrumentul inteligent de sortare a materialelor digitale cu curent digital de serie ERS6000 este potrivit în special pentru sortarea și testarea durității materialelor de piese auto / aviație în tratarea căldurii.

◆ Sortarea rapidă a durității materialului, tratamentul termic, rezistența la tracțiune, structura, densitatea de sinterizare a amestecurilor, testarea nedistructivă, nici o deteriorare a pieselor și materialelor. Realizați cu adevărat 8 detectări simultane de frecvență, o precizie mai mare de detectare, stabilitate și fiabilitate decât detectarea cu o frecvență unică. Eliminați posibilitatea detectării ratate a tuturor diferențelor.

◆ Noul algoritm de software, performanțe de detectare mai bune și raport zgomot-zgomot mai mare decât ceilalți, dezvoltarea continuă a software-ului, oferind actualizări software gratuite pentru viață.

◆ Are o singură funcție de sortare cu 8 frecvențe și poate funcționa, de asemenea, la 8 frecvențe pentru mai multe canale în același timp.

◆ Poate personaliza diferite tipuri de sonde în funcție de cerințele de testare ale clienților. Poate fi testat manual în laborator sau integrat cu detectare rapidă automată a masei. Are multe tipuri de interfețe de date I / O, poate realiza funcțiile de detectare automată rapidă, sortare automată, alarmă automată, statistici automate etc.

◆ Caracteristicile software puternice includ stocarea parametrilor, stocarea datelor, analiza raportului, statistici și multe altele.

◆ Instrumentul este simplu, rezonabil și intuitiv de utilizat.

◆ Comutați rapid între chineză și engleză cu un singur buton și personalizați rapid pachetele multilingve.

8 Sortarea frecvenței durității / materialului / tratamentului termic / diferenței de formă și altele

Metoda de detectare                                     Cantitatea de detectare       Cunoscut OK       NG         Elementele NG nedetectate

Analiza metalografică                                       2000                       1884             116

Ordinar Single Detectarea frecvențelor                     2000                       1884             81                       35

Detecție multi-frecvență                                   2000                       1884             116

Specificatii tehnice

◆   Canal de detectare: 1-16 (extindere durabilă a 256 de canale după cum este necesar)

◆   Interval de frecvență: 10 Hz ~ 12MHz, reglabil continuu; mai multe frecvențe independente, o singură frecvență, 8 opțiuni de frecvență (până la 16 frecvențe software pe canal);

◆   Sistemul se bazează pe dezvoltarea WINDOWS, iar sistemul este modernizat permanent gratuit;

◆   Gama de câștig: 0,0dB ~ 99,0 dB reglabil continuu, pas: 0,1dB; reglare fină, creștere / scădere rapidă;

◆ Raport câștig: (X / Y) 0,1 ~ 10,0; reglabil continuu, reglare fină, creștere / scădere rapidă;

◆   Raport semnal / zgomotu003e 10 dB (până la 30 db);

◆   Rotirea fazelor: 0 ~ 360 ° reglabil continuu; Pas: 1;

◆   Nivel de reglare a sondei (excitație) reglabil: de la 1 la 16;

◆   Coeficientul de filtrare : 0-30000;

◆   Domeniu de detectare reglabil, adică valoarea maximă de măsurare: 10 ~ 10000, pasul 1;

◆   Factor de amplificare hardware: 1dB ~ 32dB reglabil continuu, pas: 1dB;

◆   Moduri multiple de excitație: DP / DI; poate fi configurat cu sonde diferențiale, absolute și diferite.

◆   Sonda funcție de alarmă anormală (model de vizualizare)

◆   Bilanț digital rapid;

◆   Modurile de afișare a liniei solide și a semifabricatului sunt flexibile și opționale;

◆   Coeficientul de afișare în gol: 1 ~ 400;

◆   Filtrare digitală: trecere mică (0Hz ~ 2000Hz) trecere mare (0Hz ~ 2000Hz); folosind un unic " filtrare digitală " pentru a suprima eficient semnalul de interferență la fața locului, pentru a asigura precizia și stabilitatea detectării;

◆   Stabilitate: 16 ore≤2dB;

◆   Modelul de utilitate are funcția de a tăia semnalele de coadă de la capăt și de la capăt și de a controla eficient zona moartă a capătului final;

◆   Durata de alarmă poate fi reglată: 10ms ~ 60.000ms, pas 1ms;

◆   Rata lipsei: ≤0%, rata falsă pozitivă (fals considerată ca un produs neconform din greșeală) ≤1%;

◆   Oferiți semnale de feedback precise și în timp util părților defecte și efectuați marcajul cu jet de cerneală, marcarea poziției, lungimea etc. (necesită suport periferic);

◆   Înregistrați automat numărul de defecte și locațiile acestora;

◆   Cu marcaj de întârziere, marcaj de lungime fixă, alarmă de întârziere și alte funcții;

◆   Selectarea flexibilă a ceasului intern și extern

◆   Precizia marcării până la ≤ ± 10mm (necesită suport periferic, în funcție de viteza de detectare, cerințe);

◆   Alarma de ieșire software / hardware în timp real, mai multe moduri de fereastră de alarmă (circulare, pătrate, în formă de ventilator, tip personalizate), cu funcție de alarmă, de prealarmare și pot emite semnale separat;

◆   Amplitudinea non-egală, setarea zonei de alarmă în faza asimetrică;

◆   Moduri de afișare multiple: impedanță, bază de timp, măturare AB, 8 sortare frecvență, afișare analogică 3D (în funcție de selecția modelului);

◆   Cu o linie de referință de alarmă unică pentru baza de timp, afișarea mai intuitivă a datelor de detectare.

◆   Poate stoca un număr mare de diverse programe de detectare și date de testare;

◆   Funcția de extindere a redării semnalului curentului eddy poate măsura amplitudinea, faza și valoarea digitală a defectului;

◆   Sistemul de coordonate carteziene și selecția de fundal a sistemului de coordonate polare;

◆   Formați automat rapoarte de testare (inclusiv numărul de teste, personalul de testare, parametrii testului, numărul de treceri și numărul de neconformități etc.);

◆   Comutarea cu un singur clic între limbile de operare chineză și engleză, nu este necesară instalarea unui sistem de operare sau ajutor online;

◆   Mediu de lucru: Alimentare: AC 220V / 110V;

◆   Temperatura de lucru: 0 ° C ~ +45 ° C , temperatura de depozitare: -20 ° C ~ +50 ° C , umiditate relativă: ≤ 85%;

◆   Planul pentru instalarea fiecărui detector de defecte este: 550 × 1000mm2, iar linia de semnal poate fi fie perete lateral, fie fund.

◆   Dimensiunea și greutatea aspectului: 500 * 500 * 260mm (L * W * H), greutate: 5 kg. (fără afișaj)

◆   Tip opțional de control industrial mic, tip de control industrial orizontal, tip de control industrial 5U (cu afișaj)
