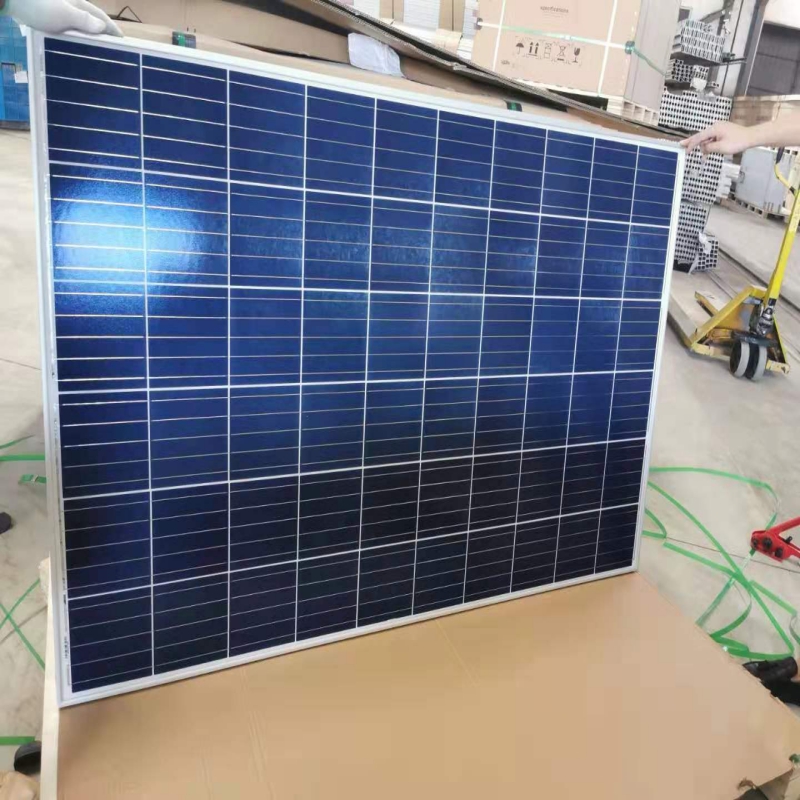

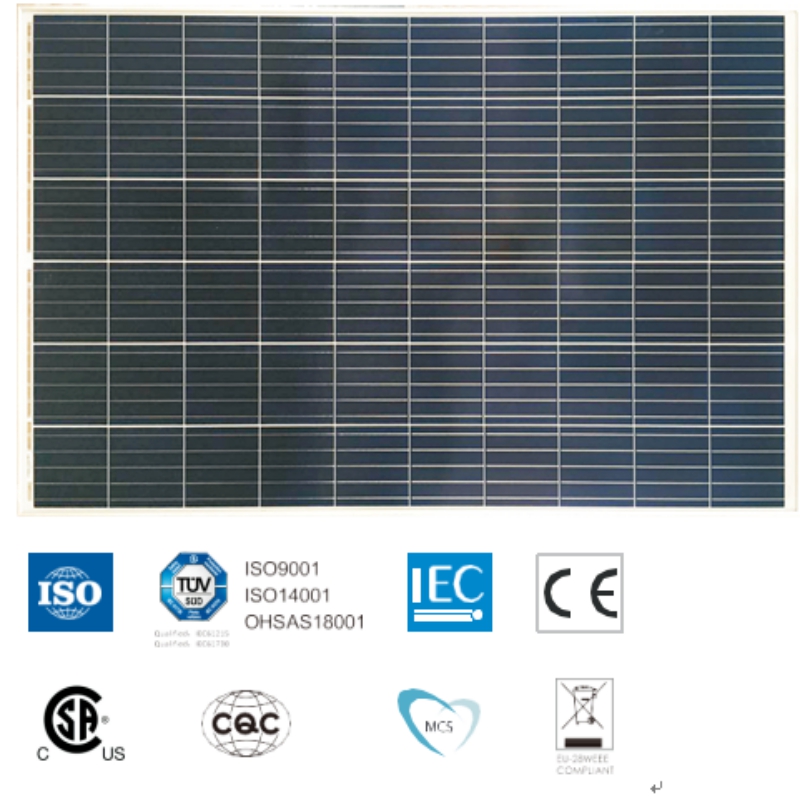

60 MODUL DE POLICRISTALINA CELULUI

260-280Wp GAMA DE REZULTATE DE PUTERE

VOLTAJ DE SISTEM MAXIM 1500VDC

17,1% EFICIENȚĂ MAXIMĂ

DATE ELECTRICE (STC)

Număr de model                                         SYM60-6-260P             SYM60-6-265P         SYM60-6-270P       SYM60-6-275P         SYM60-6-280P

Putere nominală în Watts-Pmax (Wp)             260                               265                           270                         275                         280

Circuit deschis Tensiune-Voc (V)                   37.8                               38.0                           38.2                         38.4                         38,6

Curent de scurtcircuit-ISC (A)                     9.04                               9.12                           9.20                         9,28                       9.36

Putere maximă-Vmpp (V)           30,6                               30,9                           31.2                       31.5                         31.8

Putere maximă curent-Impp (A)           8,50                               8,58                           8,66                       8,74                           8,82

Eficiența modulului (%)                             15.9                               16.2                           16.5                     16.8                           17.1

STC: Iradianță 1000 W / m², Temperatura celulei 25 ° C, Masa de aer AM1.5 conform EN 60904-3.

DATE ELECTRICE (NOCT)

Număr de model                                           SYM60-6-260P         SYM60-6-265P       SYM60-6-270P         SYM60-6-275P         SYM60-6-280P

Putere maximă-Pmax (Wp)                     194                           197                           201                         205                         208

Circuit deschis Tensiune-Voc (V)                   35.2                           35.3                           35,5                         35,6                         35.8

Curent de scurtcircuit-ISC (A)                     7,31                           7.38                           7,44                         7,51                       7,57

Maxim Putere Tensiune-Vmpp   (V)         28.1                           28.3                           28.4                       28,6                         28.7

Putere maximă curent-Impp (A)           6,89                           6,98                           7,08                         7,17                       7,25

NOCT: Iradiere la 800 W / m², Temperatura ambientală 20 ° C, Viteza vântului 1 m / s.

DATA MECANICĂ

Celule solare                                             Policristalin 156,75 × 156,75 mm

Configurația celulei                                 60 celule (6 × 10)

Dimensiunile modulului                               1650 × 992 × 35 mm

Greutate                                                 18 kg

Superstrate                                           3,2 mm, transmisie mare, fier scăzut, sticlă ARC temperată

substrat                                             Foaie albă

Cadru                                                 Argint de aluminiu anodizat tip 6063T5, culoare argintie

J-Box                                                   Potto, IP67, 1500VDC, 3 diode ocolitoare Schottky

cabluri                                               4,0 mm² (12AWG), lungime 900mm

Conector                                         Compatibil IP67 MC4

TEMPERATURA & MAXIMUMRATINGS

Temperatura nominală a celulei de funcționare (NOCT)                               45 ° C ± 2 ° C

Coeficientul de temperatură de Voc                                                   -0.32% / ° C

Coeficientul de temperatură al ISC                                                       0,05% / ° C

Coeficientul de temperatură al Pmax                                                 -0.39% / ° C

Temperatura operațională                                                             -40 ~ + 85 ° C

Tensiunea maximă a sistemului                                                             1500VDC

Serie maximă de siguranță                                                               15A

Limitarea curentului invers                                                             15A

P ACKAGING CONFIGURATION

                                                                            40ft                                                 20ft

Număr de module pe container                               840                                                 360

Număr de module pe palet                                     30                                                   30

Numărul de paleți pe container                                   28                                                   12

Dimensiuni cutie ambalaj (LxWxH) în mm                 1680 x 1120 x 1130                           1680 x 1120 x 1130

Greutate brută cutie [kg                                                   590                                                 590

ATENȚIE: CITIȚI INSTRUCȚIUNI DE SIGURANȚĂ ȘI INSTALARE Înainte de a utiliza produsul.
