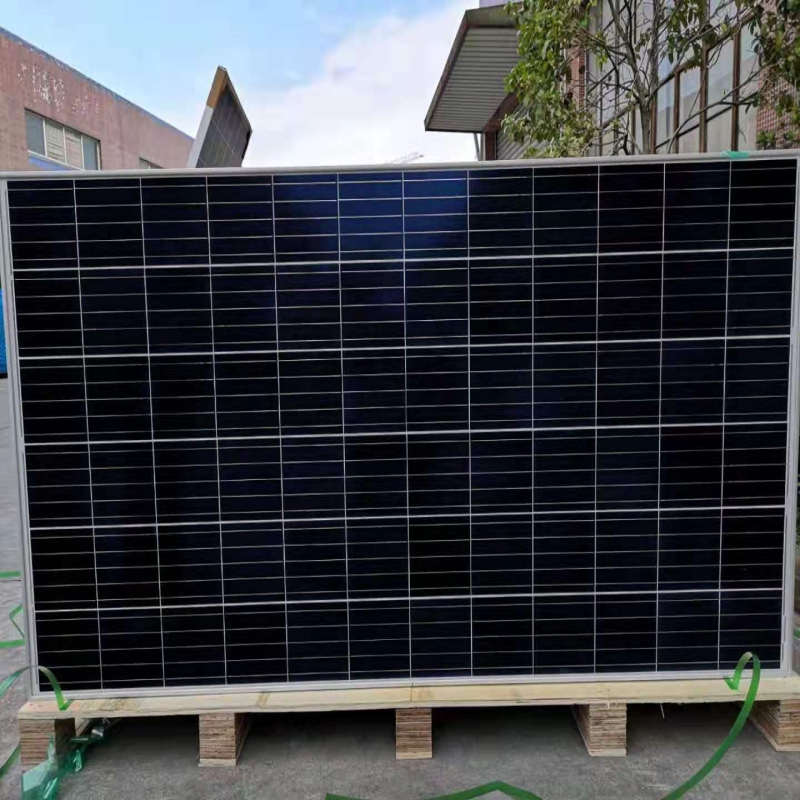

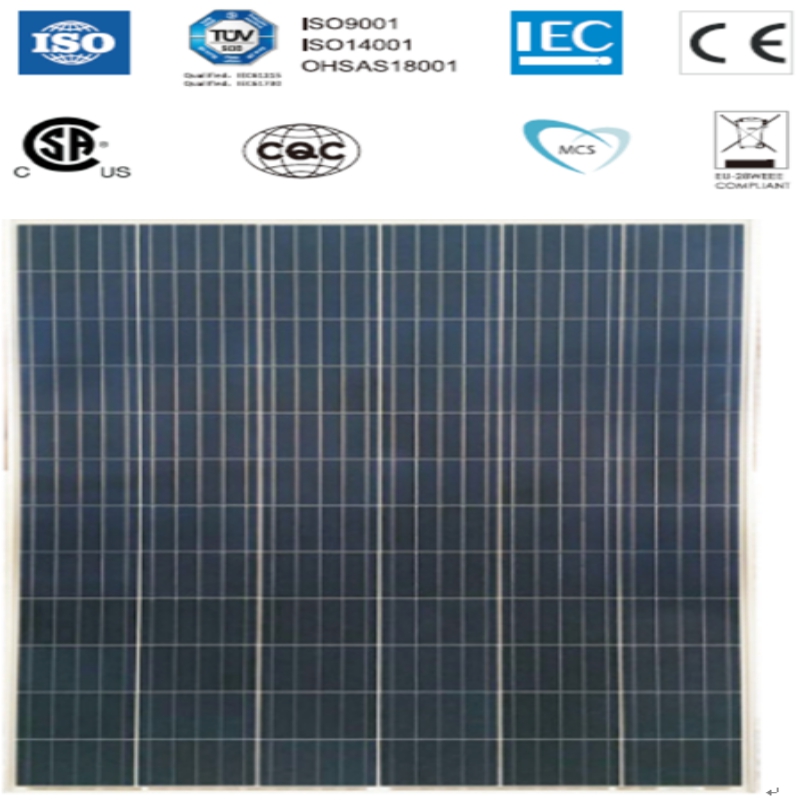

MODUL DE POLICRISTALINĂ ELL 72C

Gama de ieșire a puterii de 100-120Wp

VOLTAJ DE SISTEM MAXIM 1000VDC

18,0% EFICIENȚĂ MAXIMĂ

E L E C T R IC A L D ATA (S T C)

Număr de model                                         SYM72-6-100P     SYM72-6-105P     SYM72-6-110P     SYM72-6-115P       SYM72-6-120P

Putere nominală în Watts-Pmax (Wp)           100                         105                         110                           115                         120

Circuit deschis Tensiune-Voc (V)                   22.3                         22.4                         22.5                         22,6                         22.7

Curent de scurtcircuit-ISC (A)                     6.12                         6,23                         6,35                       6,47                           6,59

Putere maximă-Vmpp (V)       18.2                         18.4                         18.6                       18.8                           18,9

Putere maximă curent-Impp (A)           5,50                       5,73                         5,91                       6,09                           6.27

Eficiența modulului (%)                                 17                           17.1                       17.3                       17.5                           17.7

STC: Iradianță 1000 W / m², Temperatura celulei 25 ° C, Masa de aer AM1.5 conform EN 60904-3.

E L E C T R IC A L D ATA (NU C T)

Număr de model                                   SYM72-6-100P     SYM72-6-105P     SYM72-6-110P       SYM72-6-115P     SYM72-6-120P

Putere maximă-Pmax (Wp)             73,9                         77.6                       81,3                         85                             88.7

Circuit deschis Tensiune-Voc (V)             20.7                           20.8                       20.9                           21                             21.1

Curent de scurtcircuit-ISC (A)                 5                             5.1                         5.1                           5.2                           5.3

Putere maximă-Vmpp (V)   16.7                         16.9                       17.1                         17.3                         17.4

Putere maximă curent-Impp (A)       4.4                           4.6                       4.8                             5                             5.2

NOCT: Iradiere la 800 W / m², Temperatura ambientală 20 ° C, Viteza vântului 1 m / s.

DATE MECANICE

Celule solare                                           Policristalin 156,75 × 52,25 mm

Configurația celulei                               72 de celule (6 × 12)

Dimensiunile modulului                           1030 x 680 x 30mm

Greutate                                                 9.5 kg

Superstrate                                         3,2 mm, transmisie mare, fier scăzut, sticlă ARC temperată

substrat                                             Foaie albă

Cadru                                                   Argint de aluminiu anodizat tip 6063T5, culoare argintie

J-Box                                                     Potto, IP67, 1000VDC, 3 diode ocolitoare Schottky

cabluri                                                     4,0 mm² (12AWG), lungime 900mm

Conector                                               Compatibil IP67 MC4

TEMPERATURA & M A X IMUM R AT ING S

Temperatura nominală a celulei de funcționare (NOCT)                                       45 ° C ± 2 ° C

Coeficientul de temperatură de Voc                                                                 -0.32% / ° C

Coeficientul de temperatură al ISC                                                                   0,05% / ° C

Coeficientul de temperatură al Pmax                                                               -0.39% / ° C

Temperatura operațională                                                                           -40 ~ + 85 ° C

Tensiunea maximă a sistemului                                                                           1000VDC

Serie maximă de siguranță                                                                                 15A

Limitarea curentului invers                                                                               15A

PA C K ​​A G ING C O NF IG UR AT IO N

                                                                                            40ft                             20ft

Număr de module pe container                                   2300                           1000

Număr de module pe palet                                       2                                 2

Numărul de paleți pe container                                     1150                           500

Dimensiuni cutie ambalaj (LxWxH) în mm                   1050 × 690 × 70         1050 × 690 × 70

Greutate brută cutie [kg                                                         20                               20
