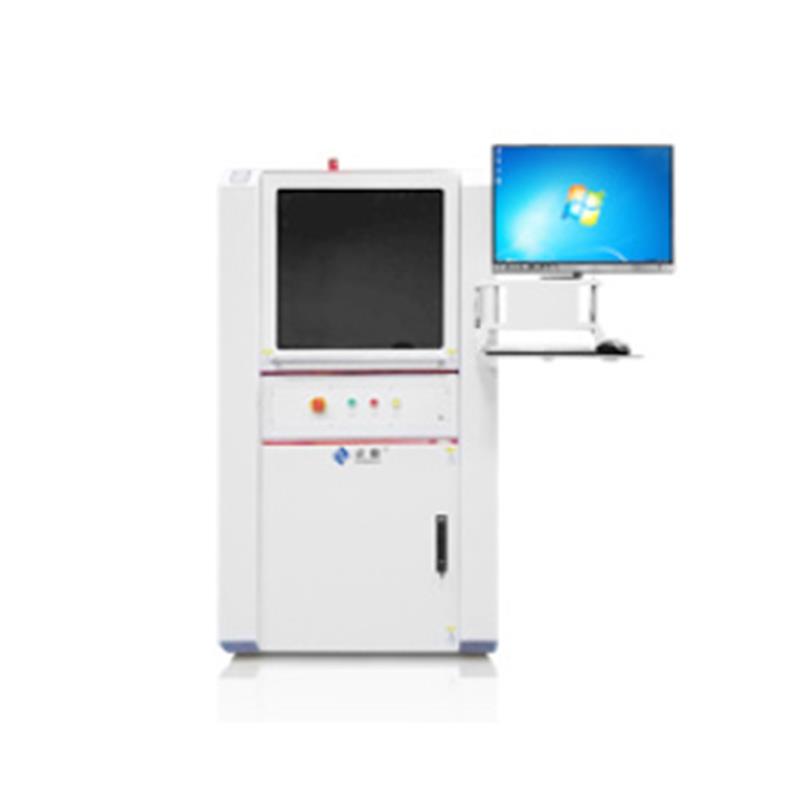

Seria de verificare a aspectului FPC

(AVI-600L / AVI-800Z / AVI-1000Z)

UTILIZARE

Acest echipament este utilizat în principal la inspecția aspectului plăcilor de circuit imprimat flexibil (FPC) și FPCA după SMT, care pot fi conectate direct la inspecția plăcilor de extracție și pot fi încărcate și descărcate automat.

CARACTERISTICI

1. Dispozitivul AVI construiește o rețea neuronală, iar software-ul are o funcție similară cu cea a creierului uman și are funcția de învățare profundă. Poate face rezultate de calcul diferite pentru defectele diferitelor produse și poate da feedback rezultatelor;

2. Rata mare de detecție, puține puncte de alarmă false, este nevoie de o singură persoană pentru a finaliza întreaga linie de lucru, economisind considerabil costul forței de muncă de rejudecare;

3. Echipamentul are o universalitate puternică, comutarea rapidă între diferite tipuri de mașini, detectarea directă a extracției, nu este necesară investiția în scule și jiguri, economisind mult cost;

4. Structura echipamentului este simplă, rata de avarie a mașinii este aproape zero, costul de întreținere scăzut, rata mare de mișcare a echipamentelor.

PARAMETRU TEHNIC

ARTICOL                                                                     SPECIFICAȚII

Dimensiuni (L × L × H)                                           1000 × 1400 × 1500mm

Consiliul măsurabil                                     MIN 60 × 80mm   MAX 450 × 500mm

Precizia detectării                                                         1mm ±

Repetă precizia                                                         CPK ≧ 1,33

Precizia detectării

de produse defecte                                                   mai puțin de 0,3%

Echipamentul                                       Peste 90% și randamentul produsului este ridicat.

Rata de trecere                                                 Acest indice poate fi îmbunătățit.

Rata de alarmă falsă

(Numărarea punctelor pe PCS)                                       mai puțin de 0,5 puncte / PCS

Eficiența de detectare                                               -0.5s 1.5s / BUC

Mod de detectare                               Detecție directă a plăcii de extracție, după detectarea livrării plăcii de extracție directă.

Personal                                         O singură operație online OP pentru completarea liniei de detecție, alimentarea,

                                                        revizuirea și selectarea defectelor   produse.

Modul de detectare a liniei duble a mașinii

Feeder → AVI Detect pozitiv → Flipper → AVI Detectarea părții opuse → Track → VRS
