Samples de 150 x 27 x 7 mm3of aliaj denichel 718 aliaj au fost fabricate utilizând un comun disponibil comercial din aliaj denichel 718 sârmă pentru sudură aplicații (1,2 mm diametru). cap laser Un Precitec CoaxPrinter a fost utilizat cu un fascicul laser continuu pentru a crea un loc circular axat pe substrat, where Sârma este alimentată coaxial în piscina topită, permițând depunerea stratului de aliaj pe strat. Puterea laserului de 2000 W, viteza de scanare de 1,2 m/min și rata de alimentare cu sârmă de 2 m/min au fost utilizate pentru depunerea metalelor laser și fire a probelor. Fiecare strat depus este în medie de 1 ± 0,2 mm înălțime. Sursa laser este un IPG 10 kW Yb3+-dopate fi bre cu laser solid-state cu operating lungime de undă de 1070nm. Probele au fost depuse într-o atmosferă de gaz inert (AR) de-a lungul unei strategii de scanare bidirecțională continuă, utilizând un robot ABB IRB 6640-185. Strategia de scanare bidirecțională constă în direcția alternativă a clădirii între fiecare strat. Probele au fost tăiate în x-z plan, z fiind direcția de construcție și y direcția de scanare cu laser, și pregătit pentru ambele microscopie electronica si electron înapoi \\ difracțianscattered analiză (EBSD) prin șlefuire, respectiv cu 3 și soluție 1μmdiamond apoi suspensie 0.5μmSilica (OPS) analiza .Aceste au fost efectuate cu 20 kV pe un Zeiss Gemini SEM500 echipat cu o camera de încercare la Oxford Instrumentul Symme pentru hărți de înaltă rezoluție. Analiza EBSD au fost efectuate cu un pas de 300nm pentru cartografierea macro, și pasul 200nm pentru cartografierea micro.-

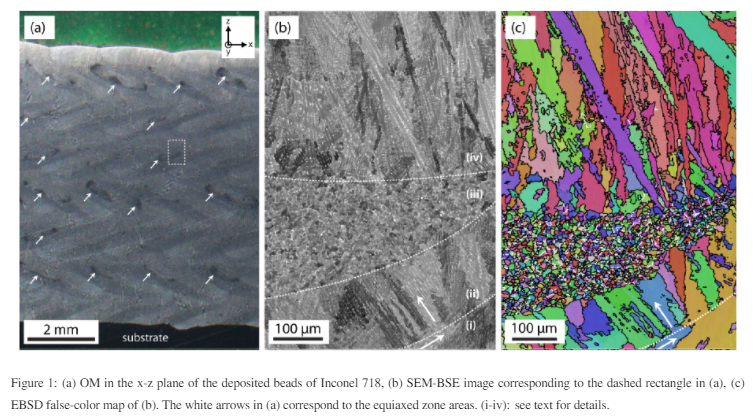

Figure 1 (a) prezintă o micrografie optică (OM) în xz planul, y fiind direcția de scanare cu laser. Structura macro scopului \"Zigzag\" este tipică din depunerea bidirecțională. Unele zone, indicate prin săgeți albe în figură, apare fi în contrast mai întunecate și corespund zonelor microstructura definim echiaxiali. Pentru a con fi rm că granulele sunt într-adevăr echiaxiali șinu rotit dendrite columnare după gradientul termic în y-z planul șarjei topite, OM au fost luate în y \\ planulnz care conține direcția de scanare (nu este prezentată). Micrografiile con fi rm că granulele fine sunt echiaxiali, și în mod surprinzător am constatat că acestea formează un strat continuu în direcția y. Una dintre zonele egale este prezentată în mai multe detalii din figura 1 (b) pe o imagine SEM-BSE. Zona corespunde dreptunghiului alb punctat în figura 1 (a). Se pot observa patru zone distincte: (i)n-1layerul în care direcția de creștere este indicată de o săgeată; (ii) creșterea coloanei în stratul N-Epitaxy din stratul N-1 WHER-101; Schimbarea direcției de creștere este indicată cu o săgeată albă; (iii) tranziția Columnar-TO&equiaxed care duce la o microstructură echiaxată; (iv) Equiaxed#TO-columnar în care creșterea orientată duce la o microstructură coloană. Figura 1 (c) este harta FALSE-COLOUR EBSD corespunzătoare figurii 1 (b) wher--101; Diferitele tranziții sunt clar vizibile. In acest fi gure, identi fi ed limitele grăunților gemene sunt prezentate cu linii albe wher-&101, ca boabe aleatoare#&#boundaries (GB) cu un misorientation 10 deg. sunt afișate cu liniinegre: limitele gemene sunt detectatenumai în zona egală. Distribuțiile dimensiunii și orientării granulelor au fost obținute din datele EBSD și cereale. Tabelul 1 prezintă mărimea medie a granulelor deduse din măsurătorile EBSD și frecvența relativă twin.>

 Pentru grăunți columnari, minim Feret diametru a fost ales pentru a evalua mărimea granulelor deoarece lungimea lor poate varia semnificativ în funcție de planul de observare. Cerealele coloanei sunt ≈37 μmin lățime și lungimea lor poate ajunge la sute de micrometri sau chiar milimetri. Zona echiaxată prezintă o reținere semnificativă a cerealelor cu o dimensiune 5μm. Mai mult, frecvența twin este de aproximativ 1,3% în zona coloană, aproape de valoarea dintr-o distribuție Mackenzie. Dimpotrivă, este de aproximativ 13% în zona Equiaxed, aproape de valoarea raportată de Kutuldu et al. Când se adaugă 200 ppm ir aliajelor AU-Cu-AG în care un mecanism denucleare isro \\mediate a fost demon. Pentru a demonstra că acest mecanismnucleată este similar celui fi cată identi în aliajele Al-Zn-Cr și aliaje Au-Cu-Ag-Ir, multiple twin relații de orientare între mai multe boabe FCC trebuie să fie identificați.<- -
