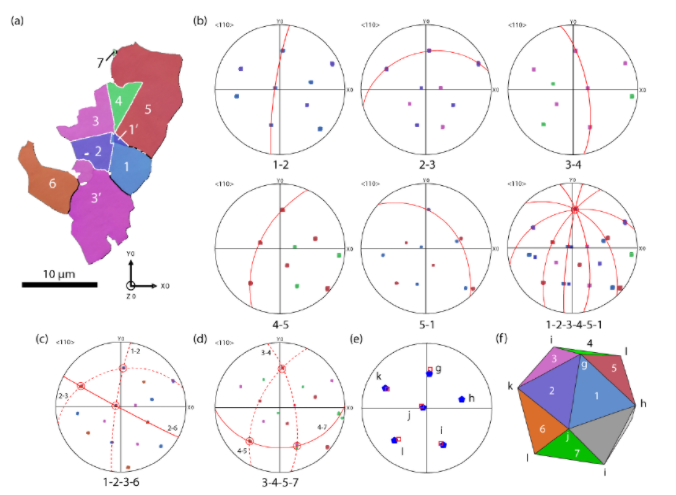

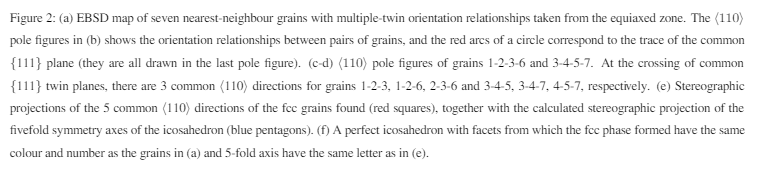

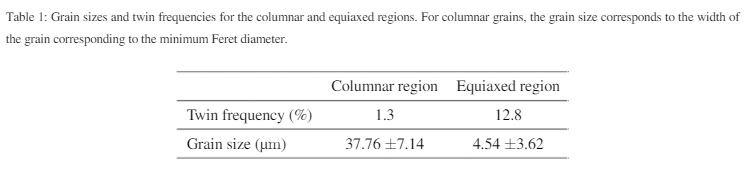

Mai multe agregate de cel mai apropiat boabe vecine 103;multiple-s-au găsit relații de orientare dublă (OR) în zona de referință.Figura 2(a) prezintă un ansamblu de boabe în relații de orientare twinning, obținute din&#H110ipocle h110ipole 64257;gures care arată estimările lor reciproce duble sunt prezentate la figura 2(b)-d) wher-101;Arcul roşu al unui cerc este urma planului lor comun.Între fiecare pereche de boabe din figura 2(b), planul comun {111}este rotit cu 70.5 deg. în jurul unei comune h110idirection, care este indicat de wher cerc roșu-101;toate barele de b are 64257;gurele de la litera (b) sunt suprapuse.Perechile de boabe, 2, 3-4,4-5 arată relații gemene perfecte de orientare (OR).Relația de orientare dintre boabe 5 și 1 corespunde cu ceea ce Kurtuldu et al. de4257ne este aproape-două sau: un OR dublu și o rotație de aproximativ 7-8 deg în jurul unui h110idirection comun.Această asamblare de cinci boabe este compatibilă cu simetria unui decaedru cu boabele 1 și 5 care corespund unghiului de deschidere implicit de 7.5 deg. Această rotație corespunde diferenței unghiulare cumulate între tetraedra 5 a icosahedronului (360 deg) și tetraedra 5 regulat {111}a structurii fcc (352.5 deg). S-au găsit alte boabe.s-au constatat twinning OR cu una dintre cele cinci boabe prezentate în bara 64257;gure și 4 (110), comune cel puțin trei boabe, astfel cum se arată la figura 2(c) și-(d).-Cerealele etichetate 6 prezintă un OR dublu cu cereale 2 și împărtășesc o iaxis comună h110 cu cereale 1 și 3;boabele etichetate 7 prezintă un OR dublu cu cereale 4 și împărtășesc o iaxis comună h110 cu cereale 3 și 5. Grainele 6 și 7 au o aproape twin OR (nu este reprezentat în cadrul paginii 64257;gure).În figura 2(e) se prezintă 5-dicțiile comune ale boabelor fcc, împreună cu proiecția stereografică calculată a cuvîntului 64257;axe de simetrie voluminoase ale icosahedronului.Un icosaedru perfect este, de asemenea, afișat în figura 2(f) cu fețe care au dat naștere boabelor fcc cu aceeași culoare și număr în figura 2(a).Acest con con

 bazat și au aliaje pe bază care ISRO-mediat mecanism de nucleare se aplică pentru nichel fcc din aliajul 718.-În Al-Zn și Au-Cu

     Ag aliaje, apariția ISRO în lichid este indusă prin adăugarea de minute de Cr și Ir, respectiv.În Al s-au găsit faze aproximative care prezintă blocuri de clădiri icosaedrale-Sistemul Cr, precum și câteva au-bogat Tsai-tipul cvasicrustalelor icosahedrale (i)-QC), dar nu există nici un cunoscut Ni-bogat i-QC.De asemenea, nu a fost adăugat niciun element speci6457c; iar microstructura a fost obţinută în această lucrare cu un fir comercial din aliaj de nichel 718.După cum arată Zollinger et al.rapid processing of ISRO-conținând aliaje pot duce la un spinodal-cum ar fi descompunerea fazei lichide, conducând la heterogenităţi locale în faza lichidă.Efectul ISRO asupra comenzilor locale eterogene a fost, de asemenea, dovada de ab-simularea dinamicii moleculare initio în Al-Zn-Cr. În activitatea actuală, heterogenetatea local ă care duce la clustere icosahedral e în lichid nu poate fi intrinsecă, adică indusă de un element chimic (cum ar fi adăugarea Cr în Al-Zn aliaje care duc la Cr-centrat icosahedra), dar indus de topirea rapid ă și soliditatea 64257;condiții inerente proceselor AM.Cu rata de încălzire în gama general ă de 1-8.104K-s, n−1strat care parțial remelt are puțin timp pentru faza ordonată fcc pentru a perturba tranziția lichidă care ar putea duce la parțial turbulent lichid sau chiar metastable scurt-Con64257;formule care includ o anumită fracțiune de ISRO.Această ipoteză poate fi coroborată de o analiză bazată pe articolul-la/echivalat de tranziție (CET).-②-②-②
