4.2. Tratamente termice și anizotropie Efecte asupra Fluaj Proprietăți

First, am luat în considerare efectul morfologiei de cereale asupra proprietăților târî. În condiția de întărire, ambele specimene HX și HX-A au prezentat formarea de cereale coloane (Figura 5). Formarea de cereale coloană este un fenomennatural în materiale fabricate aditiv. Acest lucru a fost dovedit de mulți cercetători în aliaje diferite [28,29]. Boabele coloanei sunt atribuite în principal creșterii cerealelor epitaxiale, o consecință a formării stratului-by-layer cu încălzire rapidă și răcire în timpul procesului SLM [30]. Este bine cunoscut faptul că materialele care au o morfologie de cereale coloană prezintă proprietăți mai bune de fluaj [31]. Deși HX-a ca-built specimen a avut multe fisuri, ea a arătat proprietăți de fluaj mai bune decât specimenul HX. HX-a verticale specimen a proprietăților de fluaj a arătat 1.46 ori mai lung decât viața fluaj specimenul verticale HX în ca \\ stareanbuilt (Figura 10a). În plus, plus ytriu în HX-a specimen oxizi formați din Y și Si (Figura 4) și de viață prelungită fluaj comparativ cu modelul HX. Proprietățile de creep ale eșantionului orizontal ca-unț sunt descrise în figura 10b. În specimenele orizontale, HX-a arătat o viață eșantion despre fluaj inferioară în comparație cu modelul HX. Acest lucru se datorează prezenței fisurilor perpendiculare pe axa de stres (Figura 1B). Ca rezultat, specimenul HX Havin--103; Mai puține fisuri (Figura 1A) au arătat o viață mai lungă decât specimenul HX&a. Cu toate acestea, din cauza fisurilor și morfologia cerealelor columnare în ca#built condiție, proprietăți de fluaj anizotrope predomina în ambele HX și HX-a exemplare. Tratamentul soluției a schimbat microstructurile specimenelor HX și HX-a. După tratamentul termic al soluției, specimenul HX a arătat o morfologie de cereale echiaxată, iar orientarea a devenit aleatoare (Figura 8a). Pe de altă parte, specimenul HX-A a menținut o morfologie coloană (Figura 8b). Analiza SEM a HX-a ca \\ probănbuilt la limita de cereale a relevat formarea carburilor la limita de cereale, ceea ce indică faptul că efectul limita granulei pinning mentinut morfologia columnar grăunte (Figura 7a). Analiza FE-SEM a fost efectuat la limita de cereale în HX-a specimen ST pentru a găsi faze la limita. MC (Si, Y), (Mo, W) 6C și Cr23C6 carburile formate la limita de cereale (figura 7b). Pragarea graniței de granule de carburi menține în cele din urmă morfologia cerealelor coloane. O altă diferență esențială între HX și HX-a ST specimene este formarea carburilor M6C în interiorul HX-a grains eprubetelor lui (Figura 9a). Yttrium promovează o mare densitate de fin Mo-rich carburile și oxid mai mare în interiorul grăunte (Figura 9a). viață fluajul de-a lungul direcției verticale a HX-a specimenul ST (29,6 ore) a fost de opt ori mai bună decât cea a specimenului HX ST și creeprupture alungire a devenit aproape dublă față de cea specimenului HX ST (figura 10c). HX-a ST morfologie grăunte specimen a fost similară cu cele ale directional solidificate (DS) superaliaje Ni-based [29]. Granele de granulenormale la axa de stres sunt, de obicei, locurile de inițiere a fisurilor din superaliajele din punct de vedere convențional. Prin urmare, morfologia coloanei de coloană îmbunătățește viața creepului. Astfel, specimenul HX-a St Vertical a prezentat proprietăți mai bune de fluaj decât specimenul vertical HX. Pe de altă parte, testul HX Step Testul a dus la o viață scăzută și ductilitate din cauza morfologiei cerealelor egale în specimenul HX St. Există două motive suplimentare în spatele îmbunătățirii vieții creepului în specimenul vertical HX-a. În primul rând, formarea carburilor M6C în interiorul boabelor în eșantionul HXA (Figura 9a) afectează, de asemenea, ameliorarea vieții fluaj în HX-a ST specimen vertical. În al doilea rând, oxizii Y și Si sunt stabili chiar și la temperaturi mai ridicate; De asemenea, acestea îmbunătățesc rezistența la fluaj prin împiedicarea mișcării de dislocare; în plus, cereale carburilor la limita de control limita granulei de alunecare, rezultând în rata de fluaj inferioară în HX-a specimen (figura 13).---

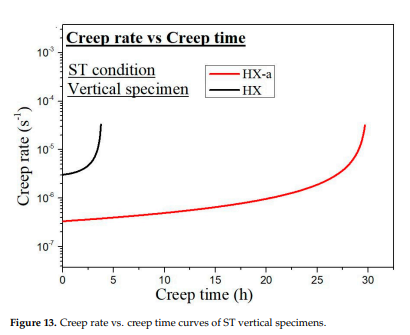

Additionally, formarea continuă Carbidele la limita cerealelor (figura 14a) are ca rezultat ductilitate scăzută; deoarece carburile sunt faze fragile odată cenucleates fisura, se propagă rapid, reducând elongație (Figura 10c). Cu toate acestea, din comparația dintre figura 6d și Figura 14b, carbura discretă a crescut în timpul testului de fluaj în HX

A (Figura 1b), aceste crăpături se aliniază perpendicular pe axa de stres, iar concentrația de stres la vârful vârfului crește. Propagarea ușoară a crack-ului are ca rezultat proprietăți scăzute de creep. Specimenul orizontal HX a arătat o viață mai bună decât specimenul orizontal HXA (Figura 10D), deoarece primul fisură au avut mai puține crăpături (Figura 1A).----
