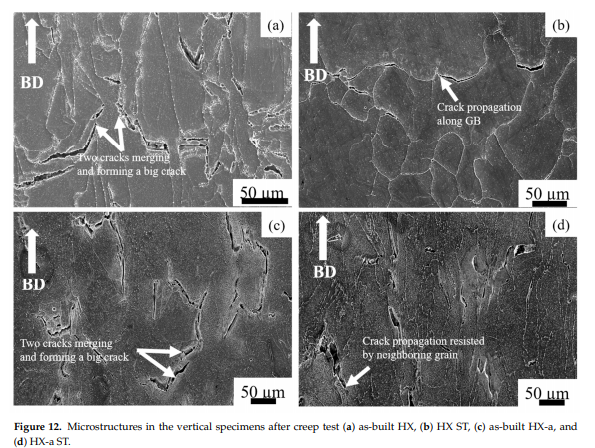

Figure 12 prezintă microstructuri specimenelor verticale de-a lungul direcției de încărcare după încercarea de fluaj. HX ca-built specimen a fisuri mari (Figura 12a) de-a lungul limitei de cereale orizontale; aceste fisuri au fuzionat și au format fisuri semnificative, având ca rezultat o rupere fragilă. Am observat, de asemenea, fisuri de-a lungul limitelor de cereale în HX-a asbuilt specimen (figura 12c). După tratamentul termic soluție, specimenul HX ST au prezentat morfologie de cereale echiaxială, rezultând în fracturarea casantă a limitei de cereale după încercarea de fluaj (figura 12b). Cu toate acestea, HX-a specimen ST a arătat o transgranular fractură (figura 12d), rezultând o fractură ductilă. În plus, în HX-a ST, fisuri specimenele au fost aliniate paralel cu axa de încărcare, îngreunând fisurile să se propagenormal la axa de stres și rezultând o fractură ductilă.

1.

1. Effect a Segregarea asupra formării Hot Cracare

HastelloyX este un solid-Discussion-solution-strengthened Ni-based aliaj, și poate prezenta o gamă largă de temperaturi de topire și solidificare, datorită conținutului ridicat de aliaj. In timpul procesului de SLM, metalul de bază adiacent zonei de fuziune experimentează un interval de temperaturi de vârf între temperaturile lichidus și solidus aliajului. Prin urmare, din această regiune suferă o microstructură de topire parțială și este descrisă ca fiind o regiune din zona parțial topită (PMZ) din HAZ [25]. Lichefiere cracare apare la limitele granulelor în căldură-affected zone ale sudurilor, de asemenea, cunoscut subnumele de HAZ fissuring. În timpul lichefiere cracare, când se topește de căldură, low-melting-point faze formează pe limitele granulelor și la zona interdendritic în căldură-affected zona dintr-o cursă de sudură. Se formează un film de lichid pe aceste limite de cereale și regiuni interdendritic și este tras în afară de tensiunile termice la tracțiune ca solidifică sudură. Fazele care sunt susceptibile de a fi liquated în Ni \\ superaliajenbased includ carbura MC, carburile M6C, faza Laves și σ-phase [12,26]. Aceleași fenomene au fost observate în ca-built proba HX (Figura 3a); adică, segregarea elemente cum ar fi Si, W, și C au dus la formarea de SiC-și W6C \\ carburilentype la limita de cereale și a zonelor interdendritic în timpul procesului de solidificare, eventual, determinând formarea unei fisuri în HX specimene (figurile 1a și 3a) [8,17]. Specimenul HXA a arătat mai multe fisuri (Figura 1b) decât specimenul HX deoarece elementele sale au fost separate similare cu cele pentru ytriu (Y) și mai mare-cc Content SI (Tabelul 1), care a dus la formarea de carbură, în principal MC (M standuri pentru si, Y) și M6C (M reprezintă W) și a cauzat mai multe fisuri (Figura 3b) [26,27]. Solubilitatea solidă a Y în matricea Ni este scăzută și afectează formarea fisurii deoarece Y este respinsă de detrita de bază a regiunilor interdendritic, provocând probleme de segregare.--
