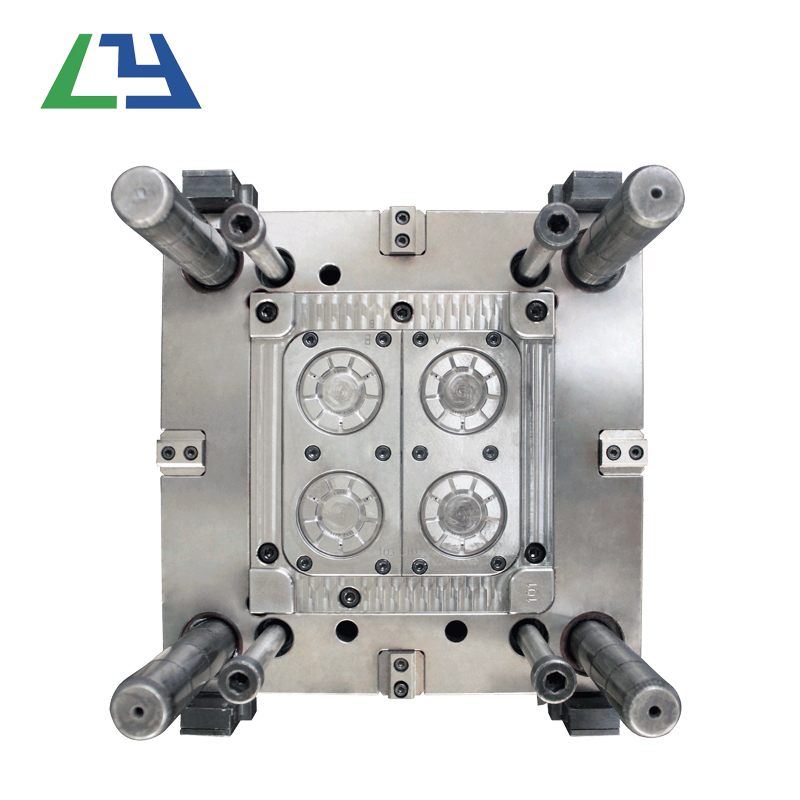

Pentru a se asigura că mucegaiul este asamblat și ajustat într-o anumită direcție și poziție între mulajele masculine și feminine ale aparatului de încercare, părțile de ghidare trebuie să poarte o anumită for ță lateral ă, astfel încât există anumite cerințe pentru proiectarea structurii de ghidare a mucegaiului injector.Principalele puncte sunt următoarele:

Unu.Piesele de ghidare ar trebui să fie distribuite în mod rezonabil și uniform în jurul mucegai sau în apropierea marginii, și ar trebui să existe o distanță suficientă de la centrul la marginea mucegaiului pentru a asigura rezistența mucegai și pentru a preveni deformarea după ce a fost presat în stâlpul de ghidare și manșonul de ghidare.

Doi.Conform formei și dimensiunii mucegai, un mucegai necesită, în general, stâlpi de ghidare 2-4.În cazul în care există cerințe de orientare pentru închiderea modelelor masculine și feminine, se folosesc două stâlpi de ghidare cu diametre diferite sau două stâlpi de ghidare cu același diametru, dar poziții de offset.

Trei.Deoarece părțile plastice sunt, de obicei, lăsate în mulajul masculin, pentru a facilita coloana de ghidare pentru demolări este, de obicei, instalată în mulajul feminin.

Patru.Ghidul și manșonul de ghidare ar trebui să aibă caneluri pe suprafața despărțirii.

Cinci.Axa coloanei de ghidare, manșonul de ghidare și gaura de ghidare ar trebui să fie paralele.

Şase.Când se închide mucegai, asigurați-vă că părțile de ghidare sunt în contact mai întâi pentru a evita mucegai de sex masculin intrarea în cavitate mai întâi și de deteriorare părțile modelate.

Metoda de proiectare a fantei de evacuare moldoveneşti

    În producția de matrițe de testare matrițe de injecție, subumplere apare de multe ori.Arsuri de aer comprimat, stres intern ridicat în interiorul produsului, linii de flux de suprafață și linii de fuziune, etc. Pentru aceste fenomene, pe lângă ajustarea procesului de turnare a injecției în primul rând, este, de asemenea, necesar să se ia în considerare dacă poarta mucegai este rezonabil.În cazul în care cele două probleme ale procesului de turnare injecție și poarta sunt eliminate; atunci evacuarea de mucegai este problema principală, iar metoda principală pentru a rezolva această problem ă este de a stabili o canelură de evacuare.

1 Rolul și proiectarea fantei de evacuare

1.1 Rolul fantei de evacuare

Rolul fantei de evacuare are două puncte principale.Unul este de a exclude aerul din cavitatea mucegai atunci când injectarea materialului topit; al doilea este de a exclude toate tipurile de gaz generate în timpul procesului de încălzire a materialului.Cu cât sunt mai multe produse cu pereți subţiri, cu atât mai departe de poartă, deschiderea fantei de evacuare este deosebit de important ă.În plus, pentru părțile mici sau părțile de precizie, trebuie să fim atenți la deschiderea canelei de evacuare, deoarece poate evita arsurile de suprafață și volumul insuficient de injecție al produsului, poate elimina, de asemenea, diferite defecte ale produsului și reduce poluarea mucegai.Deci, cum să epuizezi cavitatea?În general, în cazul în care materialul topit este injectat la cea mai mare rată de injecție fără a lăsa un punct focal pe produs, se poate considera că gazele de evacuare în cavitatea mucegai este suficient.

1.2 Metoda de evacuare

Există multe moduri de a evacua cavitatea mucegai, dar fiecare metodă trebuie să se asigure că: canelura de evacuare este epuizat în același timp, dimensiunea sa ar trebui să fie proiectat pentru a preveni materialul de la scurgere în canelură; în al doilea rând, trebuie să prevină blocajul.Prin urmare, de la suprafața interioară a cavității de mucegai la marginea exterioară a cavității mucegai, lungimea groovei de evacuare de mai sus de 6 ~ 12mm, înălțimea groovei ar trebui să fie plasată aproximativ 0.25-0.4mm.În plus, prea multe fante de evacuare sunt dăunătoare.Acest lucru se datorează faptului că, în cazul în care presiunea de prindere care acționează pe partea din cavitatea mucegai despărțire suprafața fără canelura de evacuare este prea mare, este ușor de a provoca flux rece sau cracare a materialului cavității, care este foarte periculos.Pe lângă ventilarea cavității de mucegai pe suprafața de despărțire, aerisire poate fi, de asemenea, realizat prin furnizarea de caneluri de aerisire la sfârșitul fluxului de sistem de turnare și lăsând goluri în jurul tijei ejectare.Datorită alegerii adâncimii, lățimii și poziției groovei de evacuare; dacă nu este cazul, burrul generat va afecta aspectul și precizia produsului.Prin urmare, dimensiunea decalajului este limitată pentru a preveni intermitentul în jurul tijei de ejectare.Trebuie acordată o atenție specială aici: atunci când piese extenuante, cum ar fi unelte, chiar și cea mai mică flash poate fi nedorită.

      Acest tip de piese se epuizează cel mai bine în următoarele moduri: îndepărtarea minuțioasă a gazului în canalul de curgere; utilizarea abrazivului din carbură de siliciu cu o dimensiune de particule de 200 ා pentru a efectua peerea împușcat pe suprafața corespunzătoare a suprafeței de despărțire.În plus, deschiderea groovei de evacuare la sfârșitul debitului sistemului de turnare se referă în principal la adâncimea de evacuare de la sfârșitul runner-ului.Lățimea sa ar trebui să fie egală cu lățimea alergătorului, iar înălțimea variază în funcție de material.

1.3 Metoda de proiectare

Pe baza anilor de experiență în proiectarea mucegai pentru injecție și a modelelor de testare a produsului; acest articol introduce pe scurt proiectarea mai multor sloturi de evacuare, după cum se arată în figura 1.Pentru matrițe de produs cu forme geometrice complexe, deschiderea canelei de evacuare; este cel mai bine pentru a determina după mai multe turnare de încercare.Lipsa generală a structurii globale în proiectarea structurii mucegai este de evacuare slabă.Există mai multe metode de evacuare pentru miezul cavității mulajului integrale: groove sau inserție a cavității este utilizat pentru persoana&353;39;s parte; Partea articulației inserției este utilizată; parțial făcută într-o formă spiral ă Groove este instalată în poziția longitudinal ă Miezul este deschis cu găuri de proces; atunci când este epuizarea foarte dificilă, este foarte dificilăEste folosită structura mozaică.În cazul în care 8251; unghiul de unele turnante nu este ușor de a deschide canelura de evacuare, în primul rând, mucegai ar trebui să fie schimbat în mod corespunzător, fără a afecta aspectul și precizia produsului.Prelucrarea mozaicului, care nu numai că contribuie la procesarea epurării gazelor de eșapament, dar poate îmbunătăți, de asemenea, dificultățile inițiale de prelucrare și întreținerea ușoară.
