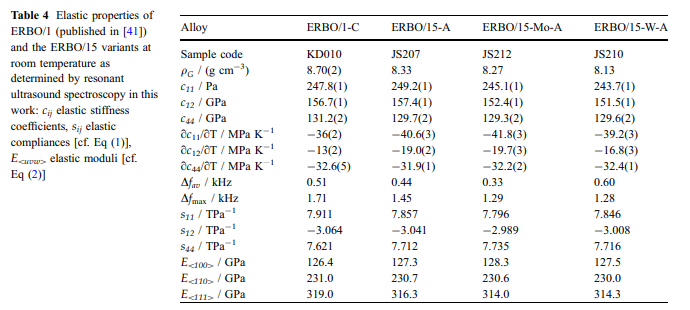

proprietățiResults elastice: Cele rigiditati elastice ale pseudosingle-crystal ERBO/15 și variantele sale obținute prin metoda RUS la temperatura camerei, sunt prezentate în tabelul 4. Pentru comparație, datele pentru ERBO/1 din literatura de specialitate [41] au adăugat. In plus,neconformitate elastice Sij au fost calculate utilizând relațiile care dețin pentru materiale cu simetrie cubică.

Versiunea direcțional Young sau modulului elastic E este egal cu inversul efectului longitudinal al compliances elastice. Cu direcția de interes U=U1E1? U2E2? U3E3, WHERe ei descrie vectorii de bază a unui sistem de referință cartezian și interfața de utilizare sunt direcția cosinus, a modulii E pentru SELECt direcțiile cubice ed sunt obținute prin:valori

Selected sunt prezentate în tabelul 4.

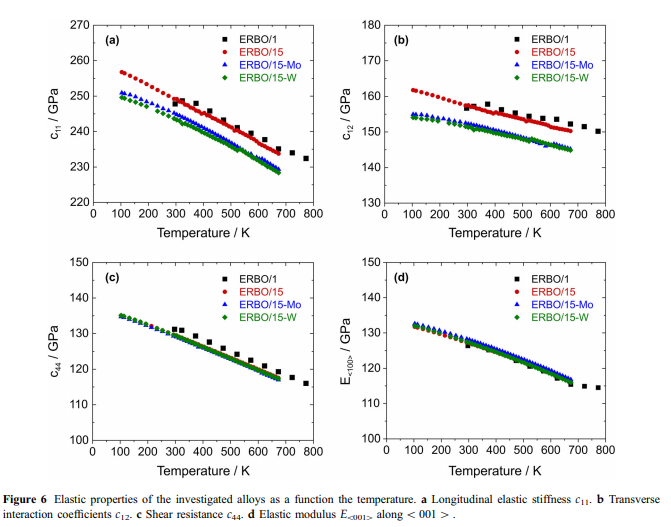

dependența de temperaturăUtilizarea cu rigidităŃile elastice este prezentat în Fig. 6. Între 100 și 673 K, c11, c12 și C44 descrește continuu cu creșterea temperaturii cu aproximativ 8,5%, 6% și 13%, respectiv. Coeficienții de temperatură ale cij determinate prin aproximări liniare a datelor experimentale în intervalul de temperatură 273-673 K sunt date în tabelul 4. Pentru a descrie dependența de temperatură a modulii E în direcțiile cristalografice \\ 100 [, \\ 110 [i \\ matricea de covarianță a ajustajului complet convergente sunt prezentate în tabelul 5. Ca un exemplu, valori pentru E \\ 100 [de ERBO1 (date de la [41]) și ERBO

F (t) sunt caracterizate de modificări bine reproductibile în pantă la temperaturi ridicate. Acest lucru devine deosebit de evident atunci când coeficienții de dilatare termică ATH

//temperatură. Aceste curbe prezintă un maxim ascuțit al coeficientului de expansiune termică la temperaturi ridicate. În Fig N15-W sunt afișate. Se poate observa că ath (T) pozițiile de vârf ale materialelor ca=cast și căldură=treated sunt apropiate, temperatura de vârf a materialului termictreated este denumai 12 K mai mare decât cea a ca \\ materialulncast. Erbo1 a fost investigat în starea materială de căldură. În cazul variantelor ERBO 15, s-a analizat starea de material AScast. ThermoCalc predicții și aliaje de compoziții: ThermoCalc a fost folosit pentru a calcula echilibrul fracțiuni de fază pentru toate aliajele investigate, pe baza compozițiilor de aliaj chimice prezentate în tabelul 1. Acestea sunt prezentate ca o funcție de temperatură în figura 9. În timp ce în ERBO1 trei termodinamic. stabil TCP-phases (l-, r/și R-phase) sunt formate la echilibru, doar lphase este format în ERBO15 și derivații săi. Cu creșterea temperaturii, fracțiunile TCP și C

care crește. In tabelul 6, solvus calculate (Tsolvus), solidus (Tsolidus), temperaturile liquidus (Tliquidus) împreună cu cphase

SOLVUS calculatăpentru erbo

15 și derivații săi. În timp ce temperaturile soliditate calculate sunt destul de similare, temperatura lichidului ERBO1 este cea mai mare dintre toate cele patru aliaje. De asemenea, fracția Calculată C/PHAS-la 873 k (74 vol.%) Și 1323 K (56 Vol.%) Este cea mai mare în cazul erbo-1. Atunci când conținutul MO sau W din ERBO-15 este redus (echilibrat de o creștere de Ni), temperaturile solide și lichidul calculate scade. Reducerile rezultat c \\ fracțiuni mai marinphase la 873 K (-? 1% vol.), Dar mai mici c-phase fracții la 1323 K (/\\ voln3.%).-/-/-
