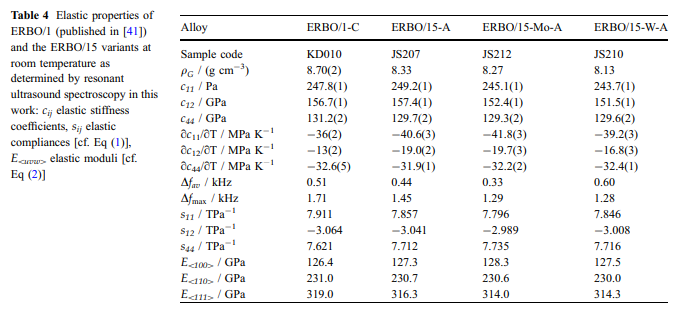

Rezultate Proprietăți elastice: rigiditățile elastice ale pseudozolului-cristal ERBO/15 și variantele sale obținute prin metoda RUS la temperatura camerei sunt prezentate în tabelul 4. Pentru comparație, datele pentru ERBO/1 din literatura de specialitate [41] au a fost adăugat. În plus, conformitățile elastice sij au fost calculate folosind relațiile, care sunt valabile pentru materiale cu simetrie cubică.

Modulul direcțional Young sau modulul elastic E este egal cu inversul efectului longitudinal al conformități elastice. Cu direcția de interes u=u1e1? u2e2? u3e3, undee ei descriu vectorii de bază ai unui sistem cartezian de referință și ui sunt cosinus de direcție, modulele E pentru selecțiet direcțiile cubice ed sunt obținute prin:

Valorile selectate sunt prezentat în Tabelul 4.

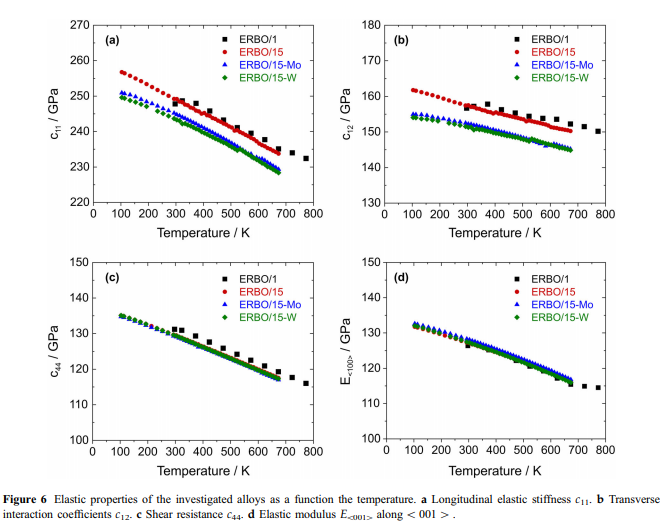

Dependența de temperatură a rigidităților elastice este prezentată în Fig. 6. Între 100 și 673 K, c11, c12 și c44 scad continuu cu creșterea temperaturii cu aproximativ 8,5%, 6% și 13%, respectiv. Coeficienții de temperatură ai cij, determinați prin aproximări liniare la datele experimentale în intervalul de temperatură 273-673 K sunt prezentați în tabelul 4. Pentru a descrie dependența de temperatură a modulelor E în direcțiile cristalografice \\\\ 100 [, \\\\ 110 [și \\\\ 111 [, datele corespunzătoare E \\\\ uvw [au fost aproximate pe întregul interval de temperatură investigat prin polinoame de ordin secundar de tipul:

Parametrii corespunzători și abaterile standard ale acestora așa cum derivă din matricea de covarianță a potrivirii complet convergente sunt date în Tabelul 5. De exemplu, valorile pentru E \\\\ 100 [din ERBO/1 (date din [41]) și variantele ERBO/15 (această lucrare) sunt prezentat în Fig. 6d. Rezultate dilatometrice: Rezultatele expansiunii termice pentru cele patru superaliaje investigate sunt prezentate în Fig. 7 și 8. Curbele experimentale de deformare eth-=f (T) sunt toate caracterizate prin modificări bine reproductibile ale pantei la temperaturi ridicate. Acest lucru devine deosebit de evident atunci când coeficienții de expansiune termică ath=f (T) sunt trasați ca o funcție a temperaturii t. Aceste curbe prezintă un maxim ascuțit al coeficientului de expansiune termică la temperaturi ridicate. În Fig. 7, sunt prezentate tulpinile termice și coeficienții de expansiune termică ai ERBO as-cast și complet termic-15/W.-

ERBO \\ sunt afișaten15W. Se poate observa că pozițiile de vârf ale at (T) ale materialelor tratate cu căldură și căldură sunt apropiate, temperatura de vârf a materialului tratat cu căldură este cu doar 12 K mai mare decât cea a materialului cu căldură. ERBO/1 a fost investigat în starea de căldură-material tratat. În cazul variantelor ERBO-15, a fost analizată starea materialului as-cast. Predicții și compoziții ale aliajelor ThermoCalc: ThermoCalc a fost utilizat pentru a calcula fracțiunile de fază de echilibru pentru toate aliajele investigate, pe baza compozițiilor de aliaje chimice date în tabelul 1. Acestea sunt prezentate în funcție de temperatură în Fig. TCP-faze stabile (l-, r/și R-fază) se formează la echilibru,numai l/fază se formează în ERBO15 și derivatele sale. Odată cu creșterea temperaturii, fracțiile TCP și c-fază scad, în timp ce fracțiunea c/fazei crește. În tabelul 6, temperaturile solvusului calculat (Tsolvus), solidus (Tsolidus), liquidus (Tliquidus) împreună cu fracțiile c-phase-la 873 K și 1323 K luate din curbele prezentate în Fig. 9 sunt enumerate. Devine evident că în special temperatura calculată c-solvus-pentru ERBO-1 este cu aproximativ 50 K mai mare decât temperaturile solvusului ERBO-15 și derivatele sale. În timp ce temperaturile de solidus calculate sunt destul de similare, temperatura lichidului de ERBO-1 este cea mai mare dintre toate cele patru aliaje. De asemenea, fracția c&fază calculată-fV c-la 873 K (74 vol.%) Și 1323 K (56 vol.%) Este cea mai mare în cazul ERBO&1. Când conținutul de Mo sau W din ERBO-15 este redus (echilibrat printr-o creștere a Ni), temperaturile calculate solidus și liquidus scad. Reducerile au ca rezultat fracții c&fazice mai mari la 873 K (/? 1 vol.%), Dar fracții c/fazice mai mici la 1323 K (/-3 vol.%).&&//-
