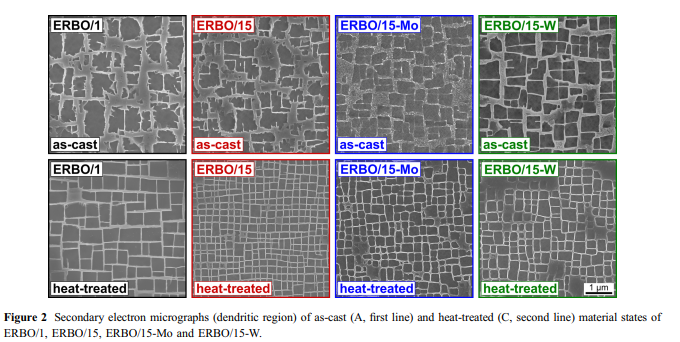

Figura 2 prezintă micrografii SEM ale celor opt stări materiale, care au fost luate în considerare în lucrarea de față. Cele patru stări de materiale ca-cast sunt prezentate în rândul superior al Fig. 2. Stările de căldură complet-tratate după tratamentul de îmbătrânire secundară (Tabelul 2) sunt prezentate în rândul inferior din Fig. 2.

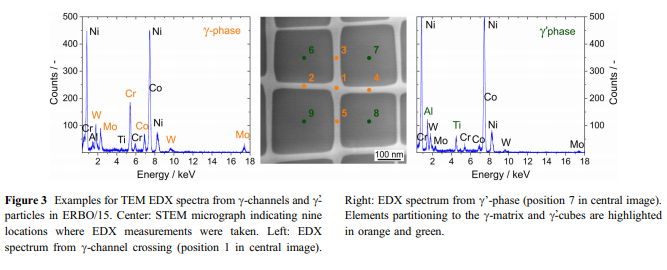

 Microscopia electronică de transmisie (TEM) a fost utilizată pentru a analiza chimia aliajelor locale din cele două faze din c/c-microstructura. TEM a fost realizat folosind un&JEOL JSM-6490 (pentru ERBO/1) și un Tecnai G2 F20 de la FEI (pentru ERBO/15 și derivatele sale), ambele echipate cu un FEG care funcționează la 200 kV și un sistem de analiză EDAX. Procedura, care a fost utilizată pentru a măsura compozițiile de fază în cele trei variante ERBO/15, este ilustrată în Fig. 3. Imaginea din mijlocul Fig. 3 prezintă o micrografie STEM făcută într-o direcție @ [(contrast cu fascicul multiplu). Spectrele EDX au fost luate la cinci poziții c-canale (1-5, așa cum este indicat) și în centrele celor patru c-particule adiacente (pozițiile 6-9). Fiecare spectru EDX&a fost înregistrat cu un diametru al fasciculului de electroni 10nm pe o perioadă de timp de 60 s. Compozițiile au fost calculate utilizând algoritmul EDAX. Valorile pentru cele două faze au fost obținute ca medii ale celor cinci măsurători ale canalelor (punctele de analiză de la 1 la 5) și ale celor patru măsurători ale particulelor (punctele de analiză de la 6 la 9). Exemple de spectre EDX pentru cruce c-canal (în portocaliu, poziția 1) și pentru sus dreapta c-particulă (în verde, poziția 7) sunt afișate&stânga și dreapta diagrame conform indicațiilor.

Pentru comparație, folosim unele dintre rezultatele compoziției locale raportate de Parsa și colab. [36], care au fost obținute de o sondă atomică de electrod local (LEAPTM 3000X HR, Cameca Instruments) în modul de tensiune la o temperatură de bază a specimenului de * 65 K.

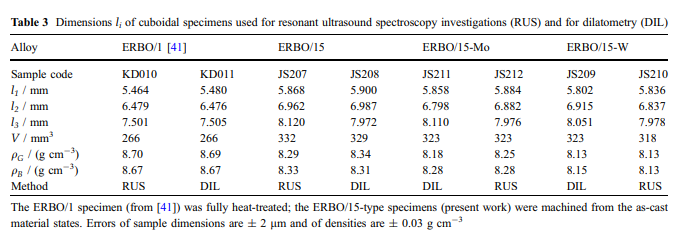

Spectroscopia cu ultrasunete rezonantă (RUS): În lucrarea de față, coeficienții de rigiditate elastică în funcție de temperatură au fost determinați cu ajutorul spectroscopiei cu ultrasunete rezonante (RUS), de ex. [38, 39]. Exact 100 [specimenele cuboidale orientate cu dimensiuni țintă de aproximativ 8 9 7 x 6 mm3-=336 mm3 au fost obținute prin combinarea orientării Laue cu prelucrarea prin eroziune cu scânteie, așa cum este descris în [40]. În lucrarea de față, au fost luate măsurători RUS pentru ERBO/15 și variantele sale. Pentru comparație, datele pentru ERBO/1 au fost preluate din lucrările lui Demtro¨der și colab. [41]. Toate dimensiunile eșantionului sunt date în tabelul 3. Pentru toate eșantioanele testate în lucrarea de față, a existat un acord bun între densitățile geometrice qG (calculate din greutățile și volumele eșantionului) și densitățile determinate de metoda de flotabilitate qB (tabelul 3). Calități bune de suprafață au fost stabilite prin șlefuire și lustruire a plăcilor de diamant.

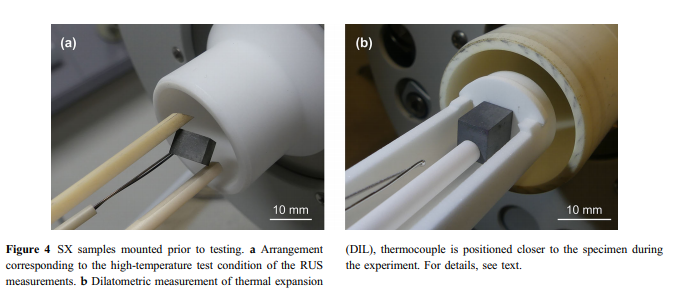

   În Fig. 4a, în Fig. 4a, un specimen tipic RUS este prezentat prins între două tije ceramice și termocuplu de măsurare în apropiere. În timpul experimentelor, termocuplulnu a fost atașat la specimen, ci foarte aproape. Specimenul și partea relevantă a termocuplului se aflau în zona constantă de temperatură a cuptorului.

Pentru se utilizează determinarea experimentală a frecvențelor de rezonanță, a probelor care vibrează liber. Frecvențele de rezonanță obținute experimental sunt legate de cei trei coeficienți de rigiditate elastică independenți c11, c12 și c44 ai cristalului pseudo-cubic [38, 39, 41]. Pentru colectarea datelor, a fost utilizat un aparat RUS încorporat în-house. Sistemul consta dintr-un analizor de răspuns în frecvență (tip FRA5087 de la NF Corporation) în combinație cu un amplificator de mare viteză- (tip BA4825 de la NF Corporation) pentru generarea și detectarea semnalului. Experimentele au fost efectuate în intervalul de temperatură de la 100 la 673 K folosind un cuptor Netzsch cu temperatură mică și un controler de temperatură în cascadă (tip 2704 de la Eurotherm). Spectrele de rezonanță ale probelor au fost înregistrate în intervalul de la 150 la 1000 kHz. În cazul ERBO1, Demtro¨der și colab. [41] au studiat proprietățile elastice în trepte de 50 K între temperatura camerei și 1273 K. Variantele ERBO-15 ale prezentei lucrări au fost investigate în trepte de 10 K între 100 și 673 K.//
