Versiunea Investigates prezent de lucru cât de mare (ERBO/1 vs. ERBO/15) și mici (trei ERBO/15 variante) variații de mult din aliaj de compoziție afectează proprietățile lor termoelastice. Primul obiectiv: compararea a două aliaje diferite (variații mari în compozițiile aliajelor) ajută la efortul general de a se deplasa spre o tehnologie Superally Single-crystal, WHERe Elementele scumpe și strategice de aliaj cum ar fi RE, care sunt cunoscute pentru a oferi o rezistență ridicată a fluajului, sunt înlocuitoare de către alte elemente fără a periclita rezistența mecanică. Proprietățile elastice și fluaj sunt atât importante în acest sens. Sa propus ca acest lucru să poată fi realizat prin creștereanivelurilor de Mo, Ti și W [34]. Mai mult, suntnecesare coeficienți elastici în ingineria High&temperatură pentru a proiecta componentele, care trebuie să reziste la încărcare a oboselii termice. Prin urmare, se face un efort în lucrarea de față pentru a măsura coeficienții elastici. Al doilea obiectiv: o înțelegere detaliată a rolului elementelor individuale de aliaj poate fi obținutănumai atunci când este studiat efectul unui anumit element. Comparația celor trei variante ERBO#15 ajută în acest sens. Al treilea obiectiv: În special, potențialul dilatometriei de înaltă-resolution ca metodă pentru determinarea temperaturilor ridicate C/Solvus este explorată. În acest scop, vom compara rezultatele experimentale pentru temperaturi c-solvus obținute prin ridicat-&temperatură dilatometry cu calcule teoretice ThermoCalc [35]. Calitatea predications ThermoCalc este evaluată prin compararea predicțiilor sale pentru compozițiile chimice ale Cși C-phases obținute folosind 3D tomog sonda atom-&raphy (3D-ATP) [36] și transmisie de electroni microscopie (TEM) [32 ]. Pentru a stabili măsurătorile ridicate-resolution de dilatare termică ca o metodă de determinare a c&solvus reprezintă un important pro--GRESS în tehnologia superaliaje.--&

 Versiunea Rezultatele sunt discutate în lumina lucrărilor anterioare publicate în literatură. Zonele carenecesită cercetări suplimentare, sunt evidențiate.

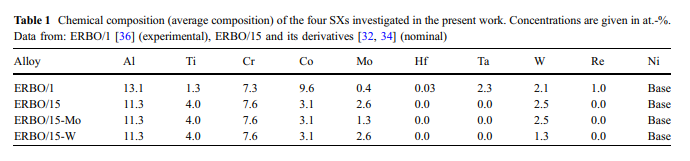

materiale, experimente și metode Materiale: În lucrarea de față, patru materiale sunt investigate. Compozițiile chimice ale acestoranominale sunt prezentate în Tabelul 1. ERBO1 este un CMSX

4 tip de aliaj, detalii cu privire la prelucrarea, tratarea pas termic multiple și microstructură au fost publicate elsewher

101; [32, 33, 36, 37]. ERBO/15 este o singură-Crystal Ni&Crystal Ni#Base Superalloy, care a fost dezvoltat de Rettig et al. [34] Folosind o metodă de optimizare multiprodinamicănumerică. În lucrarea de față, comparăm erbo/15 cu două variante de erbo-15 mai lungi, care conțin mai puțin w și mai puțin mo (erbo-15-w și erbo-15/mo). Detaliile de tratament termic din cele patru aliaje investigate sunt prezentate în tabelul 2. In timp ce ERBO/1 a fost caldura/treated de DONCASTERS Precision Deversor din Bochum, tratamentele termice ale ERBO-15 variante au fost efectuate într-un obicei/built vid tratament termic cuptor de la carbolitul geo de tip LHTM-/-/100-200-100-200 100-200///100-200/--100-200

100-200   100-200

100-200 \\n \\n \\n100-200 \\n \\n \\n100-200 \\n \\n \\n100-200 \\n \\n \\n100-200 \\n \\n \\n100-200 \\n \\ 6g. Informații detaliate despre procedura de tratament termic sunt documentate în [32] și [36]. Electron microanaliză sonda (EPMA) a fost realizată folosind o sondă microanalyzer electron SX 50 pentru ERBO \\n1 și un microsonda de electroni cu emisie în câmp de tip SXFiveFE pentru ERBO \\ N15 și doi derivatele sale, atât din Cameca. Este bine cunoscut faptul că, în timpul solidificării, elementele de aliaj ale SX pot varia în funcție de tendințele lor la împărțirea regiunilor dendritice și interdendritice. Figura 1 prezintă distribuțiile elementelor Al, Ti, Mo și W în microstructura ERBO \\ N15 în ca \\ condițiencast (rândul de sus, Fig. 1a-d) și după tratament de omogenizare termică (rândul de jos, Fig. 1e-h). Rândul de jos din Figura 1 arată că mare \\nscale eterogenitate chimică, asociată cu tendințele de partiționare ale elementelor din aliaj în timpul de solidificare, pot fi coborâte în timpul etapei de omogenizare (tabelul 2).; Cu toate acestea,nu dispar complet așa cum se poate vedea pentru W din figura 1h. microscopie electronică de baleiaj (SEM) investigațiile au fost efectuate folosind un Leu Gemeni 1530 SEM de la Carl Zeiss AG, echipat cu un pistol de emisie camp (FEG), care funcționează la 12 kV și un detector inlens (distanta de lucru: 4.5mm, deschidere: 30 mm). \\n \\n \\n \\n \\n \\n \\n \\n \\n
