Secondary Gamma Prime

Increased intrările de căldură, în ceea ce privește turnarea mai ridicată temperatură și mucegai temperatură, rezultat în particula redusa

Mărime de prim gamma secundar. Nivelul de vid șinumărul de straturi de coajă afectează morfologia

Versiunea gamma prim secundar într-o măsură mai mică. Versiunea morfologia gamma secundar prim controale

Versiunea proprietăți de temperatură ridicate de Ni \\ superaliajenbase și, prin urmare, cunoașterea efectului-

\\ variabilelenprocessing asupra morfologiei prim gamma secundar pare a fi destul de important.

Fluidity

În timp literatura adecvate sunt disponibile referitoare efectul diferitelor elemente de aliere asupra structurii și

\\ proprietăținmechanical de investiții exprimate Ni

base superaliaje, există Cu greu orice informație privind fluiditatea, care

-este una dintre cele mai importante caracteristici de turnare ale Ni

Base Superalyys distribuite în cochilii de investiții.

-Woulds și Benson

 reported care Nibase superaliaje ridicată temperatură de turnare (1550 °-C), comparativpentru mucegai temperatură de preîncălzire (1100

°C), generează căldură suplimentară și afară instantaneuGA care devine-trapped în matriță și creează „nu

fill“zone.- Brezina și Kondic

noticed care a crescut acoperiri cpji permeabilitate redusă a peretelui matriței, \\ Reacția chimică a metalului topit cu aer capturat și, prin urmare, a crescut tensiunea suprafeței și fluiditateanordului. Vid a fost găsit pentru a asista fluidității Nibase superaliaje fie prin reducerea presiunii din spate

inside mucegai și

ici eliminarea reacția oxigenului cu elemente reactive din compoziția aliajului și, astfel,

-reducing tensiunea superficială a aliajului topit

./

Fluidity de PK24 (IN

100) aliaj a fost dovedit a fi destul de satisfăcătoare. Variabilele individuale de procesare fac ca fluiditatea, dar efectul combinat al a două sau mai multe variabile asupra fluidității este mult mai pronunțat. Toate toate variabilele de turnătorie exercită influența asupra fluidității, efectul maxim este impus de turnareatemperatura și temperatura mucegaiului. Realizând o fluiditate satisfăcătoare prin combinații judicioasă a

-processing variabile a fost dovedit a fi o posibilitate distinctă

.

Nou TRENDS

14.2.turnarea de investiții În

Rapid prototipuri Traditionally, turnarea de investiții a fost procesul de fabricație a alegere pentru anumite tipuri de piese turnate.

Ignoring pentru moment acele aplicații wher 101; Turnarea investițiilor este utilizată pentru a obține materiale specifice

properties, utilizatorii aleg investiții ca proces de fabricație bazat în primul rând pe două variabile. Prima variabilă este complexitatea geometriei. Pentru scopul acestei discuții, putem defini geometric

complexity drept caracteristici care sporesc dificultatea de fabricare, cum ar fi degajări interioare, pereți subțiri, a crescut

accuracy etc., turnarea de investiții este ales când geometria turnării este mai complexă decât poate fi

&#easily create prin alte metode de turnare, cum ar fi turnarea înnisip, turnarea sau turnarea permanentă. Dacă ar trebui sănecesite mai multenuclee pentru a fi distribuite denisip sau acțiuni multiple de scule care trebuie să fie distribuite, atunci turnarea investiției este

kconsidered. A doua variabilă este volumul producției. În cazul în care volumul este prea mic, costul amortizat al modelului de ceară instrumente

will probabil face turnarea mai scumpe decât o parte prelucrat sau suduri. Castingul de investiții este doar

este suficient de mare ca costul de turnare scade sub cele mai multe piese prelucrate sau

Rapid prototip tehnologii:

1

Stereo litografie (SLA).4 Fused Deposition Modeling (FDM).

2

-Laminated obiect de fabricație (LOM). 5-Selective Laser Sinterizarea (SLS). 3

-Solid la sol de întărire (SGC). -

- -

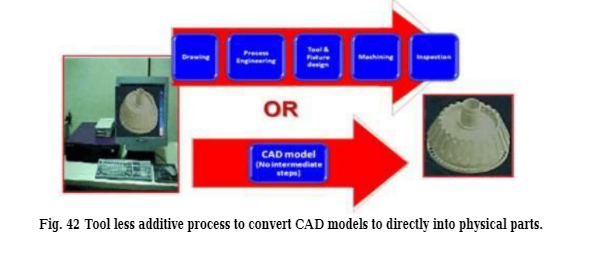

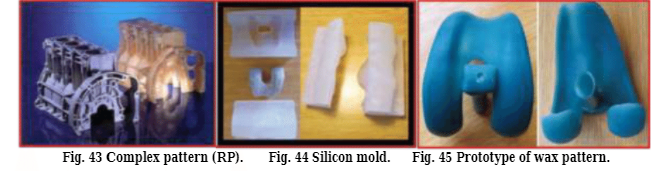

\\n \\n \\n \\n \\n \\n \\n \\n \\ \\ N \\n \\n \\nFigure 42 \\n \\n \\nshows că Rapid Prototyping (RP), tehnologia economisește timp, mai ales pentru modele complexe arătate în \\n \\n \\n \\nfig. 43 \\n \\n, prin utilizarea modelelor CAD. \\n \\nFigures 44 și 45 \\n \\n \\nshow mucegai de siliciu și model prototip ceară pentru \\n \\n \\n \\ turnareninvestment realizate prin RP \\n \\n. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
