-







 n-Generally, microstructura și proprietățile de piese turnate de investiții sunt influențate de următorii parametri:- 1

Superheat de metal lichid.. \\ Temperaturăn 2. Pouring

 3. Shell temperatură mucegai

4. Metalmold

equilibrium (MME) temperatură

5.

Time luate pentru a ajunge la punctul MME

--/

6.

Cooling ratei în timpul etapei de solidificare&#

Versiunea principalele constatări ale efectului variabilelor de procesare de turnare pe caracteristicile microstructurale pot fi concluded în următorul

:

&#Grain Dimensiune

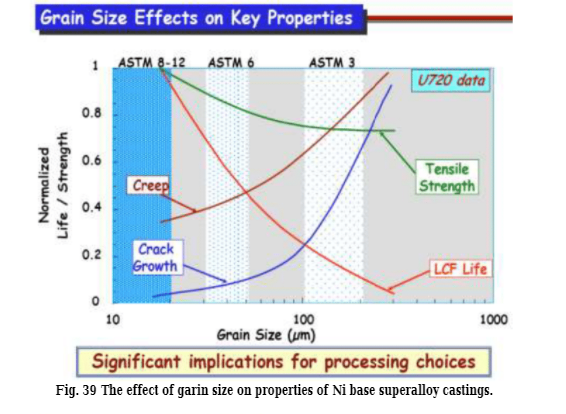

aš toate proprietățile de turnare sunt influențate de mărimea granulelor, selectarea variabilelor optime de procesare,based la aceste considerente, pare a fi esențială.

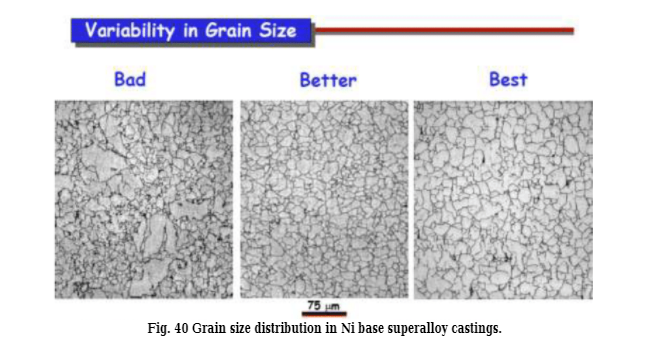

Pentru Nibase superaliaje IN100, dimensiunea granulelor sa dovedit a crește cu temperatura șiici mucegaiul temperature turnarea, cu efectul temperaturii de turnare mai pronunțate. Granulele mai grosiere sunt promovate în secțiunile

thicker, precum și lanivel crescut de vid, wher

101; ca efect alnumărului de straturi esteneglijabil



Pentru piesă turnată IN713LC superaliaje, prezintă o matriță scăzută temperatură de preîncălzire mai bine controlabilitate pe cerealeMărime peste variația temperaturii de turnare, wher101, ca, spre deosebire pentru a controla dimensiunea granulelor, preincalzit înaltă mucegaintemperature conduce \\ la o mai bună controlabilitatea uniformitate cereale.

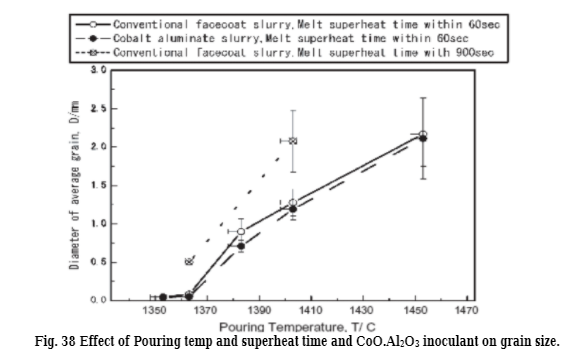

efect de turnare temperaturii și timpului supraîncălzit peVersiunea Dimensiunea granulelor este prezentată în

fig. 38.

La timpul supraîncălzit este-increased crește granulometrici precum și creșterea temperaturii de turnare. Dimensiunea granului a fost găsită a fi ușor -n-n

-

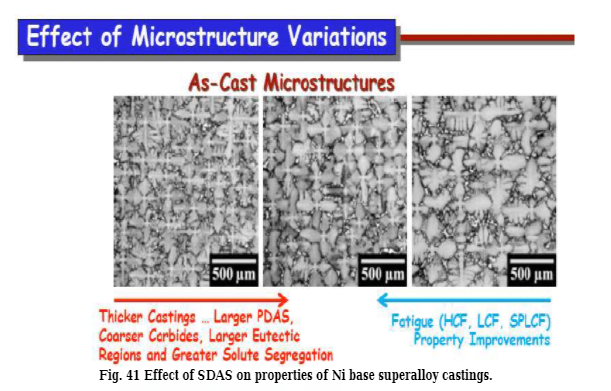

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nMicroporosity și dendritelor Arm SpațierenVariations în DAS iN de \\n100 o tendință similară cu cea a granulație, cu temperatura matriței joacă un mai mult (DAS) \\n \\ rolulnprominent în determinarea DAS decât temperatura de turnare șinivelul de vid. Influența \\n \\n \\nnumber a straturilor de coajă pe DAS esteneglijabilă. \\ N \\n \\n \\nmicroporozitatea de investiții Turbină turnată în \\ N713LC Superalloy scade cu scădere secundară secundară \\n \\n \\n \\narm spațiere (SDA). S-a arătat că inoculantul exercită un efect asupra reducerii conținutului de porozitate, în special a temperaturilor mucegaiului \\n \\nt \\n \\n. Porozitatea există la frontieră de cereale și regiuni interdendritice. Deoarece SDA-urile sunt mult mai fine decât dimensiunea granulelor, conținutul de porozitate a fost considerat a fi mai degrabă o măsură de \"cântărire medie\" a SDA-urilor decât cerealele \\n \\n \\n \\nsize. Temperatura mucegaiului exercită un efect major asupra conținutului de porozitate, deoarece Mold \\n \\n \\ntemperatură afectează viteza de răcire de turnare și, prin urmare, SDA-urile sale. Când temperatura mucegaiului este ridicată și \\n \\n \\nsdas relativ mare, rafinamentul dimensiunii granulelor reduce SDA-urile \"eficiente\" și, prin urmare, conținutul \\n \\n \\nporozitate. SDA afectează proprietățile pieselor Superalloy de bază NI, așa cum se arată în \\n \\nfig. 41 \\n \\n. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
