Cerințe de lipire PCBA pentru plăci PCB

Data eliberării:2022-12-10
Soluționarea

pcba are de obicei multe cerințe pentru plăcile PCB, iar plăcile trebuie să îndeplinească cerințele de lipire. Atunci, de ce procesul de lipitnecesită atât de multe cerințe pentru placa de circuit? Faptele au dovedit că în procesul de lipire PCBA, vor exista multe procese speciale, iar aplicarea proceselor speciale va aduce cerințe pe placa PCB.n

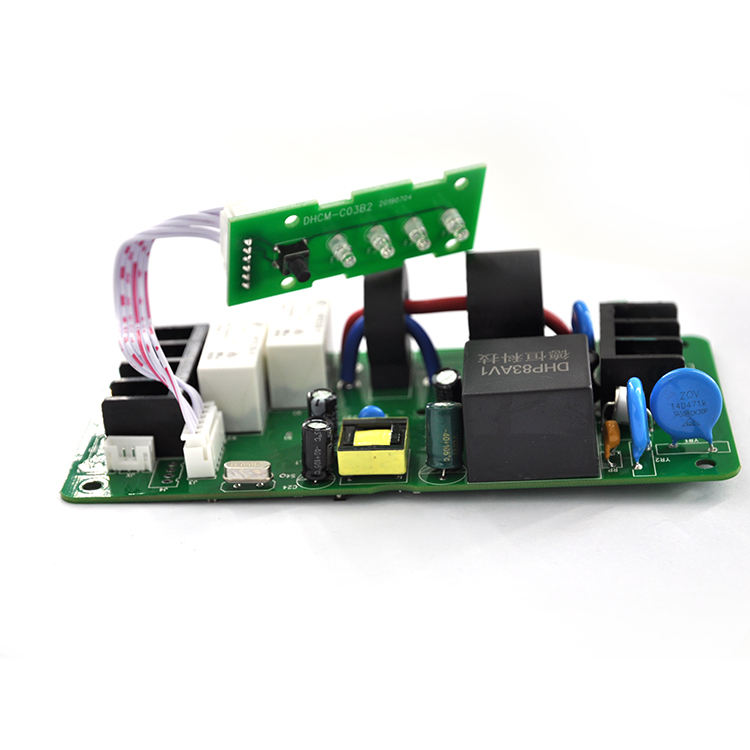

            if Există o problemă cu placa PCB, va crește dificultatea    pcbaMain-02.jpg

soldering

 process, care poate duce în cele din urmă la defecte de lipit, plăcinecalificate, etc. Prin urmare, pentru a asigura finalizarea lină a procesului special și a facilita Procesul de sudare PCBA, placa PCB trebuie să îndeplinească cerințele de producție în ceea ce privește dimensiunea și distanța de pad. 1.pcb dimensiune lățimeaPCB

(inclusiv marginea plăcii de circuit) trebuie să fie mai mare de 50mm și mai puțin de 460mm, iar lungimea PCB (inclusiv marginea plăcii de circuit) trebuie să fie mai mare de 50mm. Dacă dimensiunea este prea mică, trebuie să o transformați într -un puzzle.


2.pcb lățime de margine a plăcii placa și marginea plăcii

5mm.

3.pcb îndoire

  upward curbură:

1.2mm, curbură descendentă:

0.5mm, deformare PCB: înălțime maximă de deformare ÷ lungime diagonală0. 25.

><>4.pcb Puncte de marcare a bordului

mark Formă: cerc standard, pătrat, triunghi;

mark dimensiune: 0,8

1.5mm;<<mark Material: Aur<plated, tin

plated, cupru și platină;

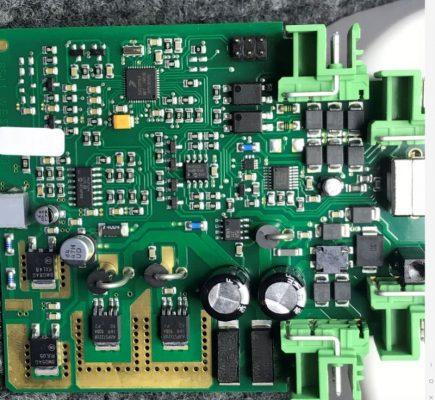

PCBA-435x400.jpgmark Cerințe de suprafață: suprafața este plană,netedă,non -noxidizată și fără murdărie;

mark Cerințe înconjurătoare: Nu ar trebui să existe obstacole, cum ar fi astfel ca ulei verde, care este în mod evident diferit de culoarea marcajului la 1mm din zona înconjurătoare;mark Poziție: 3 mm sau mai mult de la marginea plăcii șinu sunt permisenote precum vias, puncte de testare etc. în 5mm.

~

-5.pcb tampoane-

therenu sunt prin găuri pe pad S de componente SMD. Dacă există o gaură, pasta de lipit va curge în gaură, determinând scăderea cositorului din dispozitiv, sau cositorul care curge spre cealaltă parte, ceea ce face ca suprafața plăcii să fie inegală și pasta de lipitnu poate fi tipărită.-

Când efectuează proiectarea și producția PCB, estenecesar să înțelegem unele cunoștințe despre procesul de lipire a PCB pentru a face produsul potrivit pentru producție. În primul rând, înțelegerea cerințelor instalației de procesare poate face ca procesul de fabricație ulterior să fie mai ușor și să evite problemele inutile. Atunci când producem plăci PCB,nu ar trebui săne eliminăm. Doar prin producerea plăcilor PCB înalte

quality pot accepta mai bine alte procese speciale, să le ofere viață și să injecteze sufletul funcționalității.
