aisi h13 Tool Steel

AISI H13 Oțel este un 5% CR Ultra-high Tool Tool Alloy din oțel cu conținut mai mare de molibden și vanadiu. Molibdenul oferă o duritate excelentă și o întărire ridicată; Vanadiul are ca rezultat un grad mai mare de dispersie a carburilor de vanadiu dure, ceea ce duce la o rezistență mai mare la uzură.

H13 Tool Oțelul este un oțel de întărire secundar. Are o rezistență bună la temperare, o rezistență la oboseală termică bună și o rezistență excelentă la fisurare la căldură și menține o duritate și o rezistență ridicată la temperaturi ridicate. Este o întărire profundă și are o duritate foarte ridicată, ceea ce permite întărirea secțiunilor mari prin răcirea aerului.

hot Instrumentele de lucru din material H13 pot fi răcite în siguranță cu apă la cald, cânde Crăpăturile de șoc termicnu este o problemă. Rezistența sa la oboseala termică, eroziunea și uzura face ca acesta să fie materialul la alegere pentru piesele turnate de aluminiu și magneziu, precum și multe alte aplicații de lucru la cald. Cu toate acestea, metalul H13 este supus embrittlement -ului de hidrogen și poate finitruit pentru rezistență suplimentară la uzură.

aisi H13 Proprietăți de oțel

\\ Proprietăținmecanice, etc.

\\ compozițienchemică

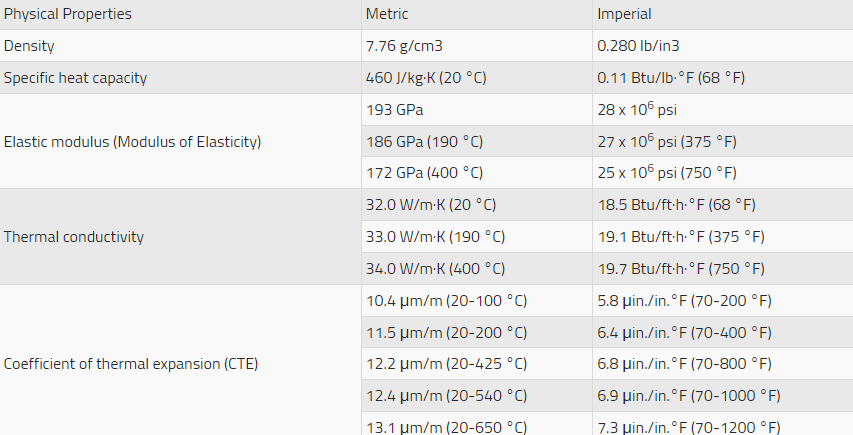

note: Limita manganului este ≤ 1,0 % pentru H13 rezulfurizată. Ca densitate, capacitate de căldură specifică și proprietăți termice, modulul elastic sunt prezentate în tabelul de mai jos.

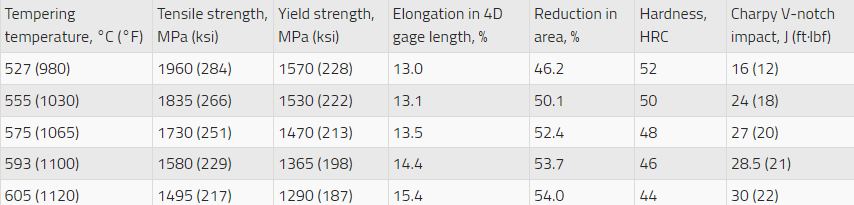

-typical CameraTemperatură proprietăți mecanice longitudinale ale barelor de oțel H13 temperate la diferite duritate de duritate diferite Niveluri.

\\ bare denround, ulei stins de la 1010 ° C (1850 ° F) și dublu temperat, 2+2 oră la temperatura indicată. bară

oil stinsă de la 1010 ° C (1850 ° F) și dublat temperat până la duritatea indicată.-
