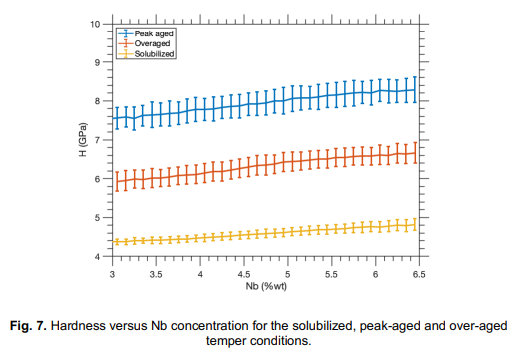

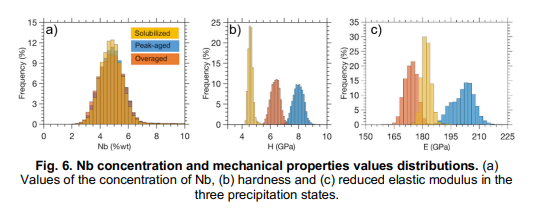

În fapt, hărțile de duritate (Fig. 5a, b și c) dezvăluie o corelație directă cu conținutul de Nb (Fig. 3s, t și u) și starea temperamentul. Histograma valorilor de duritate din figura 6b prezintă o duritate medie de 4,7, 7,8 și 6,2 GPA pentru condițiile de temperament solubilizate, de vârf și, respectiv, în așteptare din starea de precipitare a aliajului. Dar, mai important, dispersia durității oferă informații valoroase cu privire la rolul conținutului NB în fiecare caz. De exemplu, solubilizată prezintă o distribuție de stat duritate mai îngustă decât de vârf-aged și statele overaged. Cu alte cuvinte, lățimea distribuției de duritate în stare solubilizată este de aproximativ 1-1.2 GPa, în timp ce crește la aproximativ 2 GPa în vârf-aged și statele overaged. Acest lucru poate fi confirmat comparând valorile de duritate în miez și suprafața brațelor dendrite din Fig. 5a, b și c. Nb este de așteptat să fie în principal în soluție solidă, în stare solubilizat, cu o fracțiune mai mică de „“ întărirea precipitați cu privire la vârf cu vârste și condiții overaged. Acest lucru indică faptul că segregarea NB duce la variații mai mari de proprietate mecanică în � \"\" întărită decât în ​​soluția solidă Superaldeze bazate pe NI. În plus, conținutul de Nb și hărțile de duritate, care conțin peste 16000 de puncte de date în fiecare caz, reprezintă un set de date semnificative statistic din care corelații cantitative pot fi extrase între duritate și conținut Nb pentru fiecare condiție de temperament, așa cum se arată în Fig. 7. Această informație reprezintă un instrument local, foarte valoros pentru a evalua calitatea suduri, reparații sau componente imprimate 3D, ca local- \\ hărținhardness poate fi corelată direct cu microstructura locale, pentru a identifica zonele cu o puternică segregare Nb sau cu temperează locale, ca urmare a zonelor afectate de căldură.

Finally, este interesant de observat faptul că a redus hărțile modulului de elasticitate (Fig. 5d, e și f)nu prezintă o corelație cu segregarea chimică locală sau starea cumpatul. In schimb, hărțile modulului de elasticitate prezintă o corelație directă cu orientarea cristalografică a boabelor (Fig. 2a, b și c). Acest lucrunu este surprinzător având în vedere anizotropia elastică mare de 178 [12,13] și faptul că, contrar durității, proprietățile elastice sunt relativ insensibili la caracteristicile microstructurale, cum ar fi stadiul de precipitare sau variațiile mici în compoziția chimică. Figura 8 parcelează variația modulelor elastice preconizate cu orientare cristalografică [14], calculată utilizând constantele elastice monofrice ale IN718 (C11

259, C12179; C44=109,6, în GPA) [12]. Modulul de elasticitate este de așteptat să fie mult mai mare în direcția, 279 GPa, decât în ​​și direcțiile, 104 și 113 GPa, respectiv. Chiar dacănanoindentația impune o stare complexă de stres sub liniuță, este interesant să observăm că valorile relative ale modulului elastic de indentare se corelează bine cu orientarea cristalograficănnormală a boabelor. De exemplu, cerealele albastru deschis în stare de vârf în vârstă în Fig. 2b, cu suprafațanormală între [101] și [111], prezintă cel mai înalt modulul de elasticitate de aproximativ 210 GPa (Fig. 5e și 6c), în timp ce Granul de portocale întunecate în starea periat (fig.2c), cu suprafața sanormală aproape de [001], prezintă cel mai mic modul elastic, de aproximativ 165 MPa (figura 5f și Fig.6c).==

4.

Concluzii Un înalt

throughput studiul corelativ al proprietăților mecanice locale, compoziția chimică și orientarea cristalografică a fost efectuată în zonele selectate ale turnate Inconel 718 specimene supuse la trei tempereaza diferite. Specimenele au arătat o segregare puternică NB la scara brațelor de dendrite, cu conținut local NB care a variat între 2% în greutate în miezul armelor de dendrite la 8% în greutate în regiunile interdendritice și 25% în greutate în cel de-al doilea Particulele de fază (carburi MC, lavele faze și ace de fază δ). Nanohardness a fost găsit pentru a corela puternic cu conținut local Nb și starea cumpatul în fiecare caz. Dimpotrivă, a modulii elastice indentarenu a fost influențată de starea compoziției sau temper chimice locale, dar direct corelată cu orientarea cerealelor, datorită cu anizotropie elastic ridicat denichel. Determinarea corelației dintre proprietățile mecanice locale, compoziția chimică și starea de temperament poate fi un instrument foarte valoros pentru a evalua calitatea componentelor turnate și alte procese de solidificare, cum ar fi suduri, reparații sau componente imprimate 3D. În acest fel, hărțile de duritate locală pot fi corelate direct cu local

 microstructură, pentru a identifica zonele cu o segregare puternică NB sau cu temperaturi locale, ca urmare a zonelor afectate de căldură.--
