the aliaj a fost tratat termic la trei condiții de temperament diferite:

 i.

II

iii

Overaging (O):. după precipitare îmbătrânire la vârf, la 800 ° C în timpul de 36 ore, urmată de cuptor de răcire-&\\ micrographsnOptical a turnat Inconel ™ 718. aliajul este prezentat în figura 1a și b. Microstructura a fost caracterizată de boabeneregulate mari în gama de dimensiuni de milimetru. Așa cum se întâmplă în mod obișnuit în timpul solidificării, fiecare cereale se dezvoltă prin creșterea dendritică, lăsând în urmă regiunile interdendritice decorate de particule de fază groase, în principal δ (Ni3nb), carburi MC și de faze, așa cum se arată în fig. 1C. Fracțiunile de volum ale carburilor MC, fazele și acele δ au fost de 1,3%, 0,6% și, respectiv, 4,4%. Distanțarea brațului dendrite secundar a fost de 157 pm ± 23 pm.#

-zona de măsurare-Versiunea în fiecare stare temperament, de dimensiune 640 pm x 640 pm cuprins unul sau câteva boabe, așa cum se arată în hărțile EBSD din figurile 2.A, B și C pentru stările de precipitare solubilizate, de vârf-101; codul de culoare indică direcția cristalografică a suprafețeinormale, în fiecare caz.

&due rate diferite de difuzie ale fiecărui element chimic, segregări chimice sunt de așteptat în materialul turnat la detrita scară. Figura 3 prezintă hărțile compoziționale din cele trei domenii reprezentative pentru cele șapte cele mai importante elemente de aliere ale acestui aliaj: Ni, Cr, Fe, Mo, Al, Ti și Nb. Hărțile arată că NI a prezentat o ușoară segregare față de spațiile interdendritice și că a fost absent din cele două particule denfaza găsite în zonele interdendritice. Pe de altă parte, deoarece difuzia CR și FE este mai lentă decât alte elemente [7,8], au avut tendința de a fi localizate în regiunea de bază dendrită. În cazul lui Mo și al, conținutul lor a fost mai mic decât celelalte elemente și au fost distribuite omogen de-a lungul diferitelor caracteristici de microstructură. Dimpotrivă, Ti segregat puternic în zonele interdendritice, participând la formarea celor două părți ale fazelor prezente în aceste regiuni, în principal carburi MC. În cele din urmă, NB segregată spre regiunea exterioară a dendritelor, în zona interdendritică și cea de-a doua \\ particule denfaza. Ca rezultat, și chiar dacă conținutul mediu NB a fost de 5.1% în greutate, conținutul NB alnucleului dendrite a fost la fel de scăzut de 2% în greutate, în timp cenivelele NB din regiunile interdendritice, departe de cele două particulenfazice, a ajuns la 8% în greutate. Fazele labei și acele δ au apărut ca insule care conțin aproximativ 25% în greutate NB. Nu s-au găsit diferențe semnificative în ceea ce privește segregarea chimică cu starea de temperament, ceea ce indică faptul că temperaturile și orelenu au fost mari sau suficient de lungi, respectiv, pentru a omogeniza compoziția chimică.#--

finally , precipitații din starea de vârf a vârstei au fost caracterizate de TEM. Matricea de aliaj cuprinde o fază FCC � constând pe o soluție solidă pe bază de NI. Matricea � este consolidată printr-o fază intermetalic FCC � \"cu compoziție NI3 (Ti, AL) și o fază BCT �\" cu compoziție NI3NB formată în timpul îmbătrânirii [9]. Fig.4 prezintă imagini TEM ale specimenului din starea de vârf în vârstă la diferite măriri. Precipitații � \"prezintă o formă de disc alungită, mai mult, deoarece precipitații � sunt aproape sferoidali. Ambele au avut o dimensiune medie de 20nm. Prezența precipitatelor complexe compusă din două jumătățispheroidal 'particule intercalarea unui '' discshape precipitat poate fi observat de asemenea, așa cum se arată în Fig. 4b.

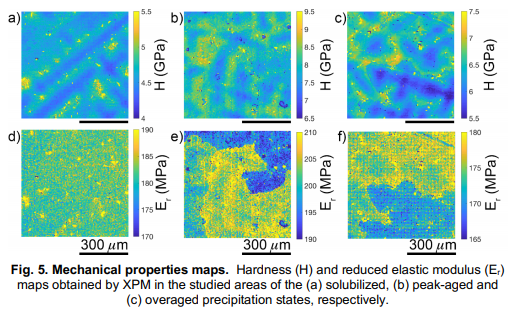

-----2.2.-mecanice proprietăți duritatea (H) și modulul de elasticitate redus (Er) Hărți pentru solubilizat, vârfaged și overaged precipitare stare sunt prezentate în Fig. 5aC și, respectiv, D F. Valorile medii de duritate, fără a lua în considerare particulele de fază a doua, au fost de 4,7, 7,8 și 6,2 GPA pentru temperamentul solubilizat, de vârf și, respectiv, suprasolicitat. Cu toate acestea, valorile de duritate au arătat un gradient puternic la scara dendrite, cu valori mai mici în miezurile dendrite care tind să crească spre regiunile interdendritice (figura 5.Ac). Diferența de duritate întrenucleul Dendrita și regiunea interdendritic

was la fel de mare ca 2 GPa, în funcție de starea temper. In plus, a doua faze situate în spațiile interdendritic, în principal, carburile MC a prezentat cele mai mari valori ale durității (până la 30 GPa).
