Lamele turbinelor cu gaz trebuie să reziste unor condiții severe, cum ar fi temperaturi ridicate, forțe centrifugale ridicate și oxidare.În zilele noastre, metodele de solidificare direcțională (DS) și cristalul unic (SX) sunt utilizate pentru a turna lamele, deoarece metodele convenționale de turnare creează superaliaje cu proprietăți nesatisfăcăto are la temperatură ridicată cauzate de structura granulară echiaxată.În mod convențional, superaliajele au eșuat la granițele cerealelor din cauza oboselii termice, oxidării și creerii.Graniţele sunt locuri pentru iniţierea eşecului.Alinierea sau eliminarea acestora îmbunătățește rezistența și ductilitatea la temperaturi ridicate.Pentru a turna lame turbine este foarte complicat.Simplu, o matriță se face prin turnarea unei ceramice în jurul unui model de ceară a lamei.

Apoi, modelul de ceară este îndepărtat și mucegaiul este umplut cu metal topit.Direcția solidificare (DS) Direcția

Solidificarea superaliajelor a fost introdusă înŞaizeci.limitele cerealelor sunt aliniate paralel cu direcția de solidificare care coincide cu axa principal ă de rezistență a componentei.Se produce o structură final ă care constă din boabe de coloană < 001 > orientarea în direcția sarcinii aplicate ulterior.DS turbine cu lame cu module joase < 001 > orientarea paralelă cu direcția încărcăturii aplicate crește rezistența la oboseală termică în mod drastic comparativ cu lamele turbinei turnate convențional.

turnare unică de cristal (SX)

Procesul este afișat în figura 32.O turnare unică de cristal este executată în vid într-o formă preîncălzită, ceramic ă.

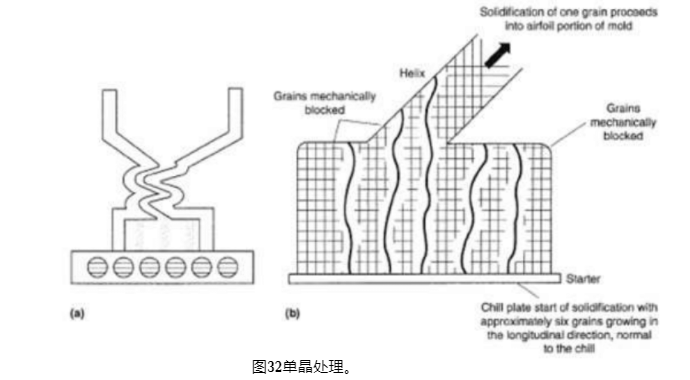

Figura 32 Procesare unică de cristal.

Din cauza controlului solidificării în formă, creșterea tuturor boabelor poate fi inhibată și, prin urmare, se elimină granițele cerealelor.Forma este solidificată din partea de jos.La începutul solidificării, boabele au o structură columnar ă perpendicular ă pe gradientul termic.Când canalul elicoidal este atins, toate boabele de coloane, cu excepţia uneia, sunt împiedicate să crească.La capătul elicei se produce un singur cristal.Single cristal superaliaje posedă proprietăți mai bune la temperaturi ridicate decât DS superaliaje din cauza erorilor legate de consolidarea solutelor prin graniță a granilor, cum ar fi borul și zirconiul.Lipsa acestor elemente crește temperatura incipient ă de topire a superaliajului și, prin urmare, proprietățile la temperatură ridicată sunt îmbunătățite.

În plus, aliajele pot fi tratate termic la temperaturi mai ridicate în intervalul de 1240 j821; 1330 p176; C. Această căldură mai mare

temperatura de tratament permite dizolvarea tuturor g 180; și precipitații fine după tratamentul de îmbătrânire.
