Surface Caracterizarea

Scanning Microscopia electronică (SEM) și energie Dispersive X-Ray Spectroscopy (EDS) Analiza

SEM și eds analyses were made on a WDX600 Oxfordmicroscope (Leica Microsystems. Wetzlar, Germany) coupledpentru a Stereoscan 440 Leica electronic de scanaremicroscope(Leica Microsystems). Versiunea samples were polished using 1 \\ pastă de diamantnμm, se clătește cu apă și etanol și uscat în aer. Diferite surface regions were analyzed using eds (Tabelul 2).

Xray fotoelectroni Spectroscopy (XPS) Analiza-

108-Torr). Nonmonochromatic Mg-\\ la Nk a-(hν 1253.6=EV) radiations were utilizată AS X ray-source, cu 5 MA emission current at 12  voltageKV. Versiunea samples erau polished, rinsed Având de ionized-water, cleaned in an ultrasonică bath Având analytical grade acetone Pentru 5 min și clătit Având de ionized-water. Previous pentru Termenii experiments, Versiunea probele au fost scufundate în salivă artificială și 0,15 mol.L1NaCl soluție timp de 8 h la E-corr. După 8 ore compoziția suprafeței a fost analizată pentru a investiga prezențadincobalt (Co) și crom (Cr) în compoziția deVersiunea \\ filmulnpassive. Ca legarea de referință de energie a fost folosită valoarea 284,8 eV pentru vârf de carbon corespunzând hidrocarbura întâmplàtoare (16). Evaluarea a inclus Procedura Shirley pentru substracție de fond, mixt funcție GaussLorentzian și celsquareroutine/-Pentru montareaVârf. \\ Testen Cytotoxicity

Versiunea

cytotoxicity assay was carried out Dacă exposing Versiuneacell culture pentru Versiunea solutions După Contact Având alloy samples, imersate pentru10 days în mediu de cultură MEM la 37 ° C .NCTC clone 929 cell line was acquired din AmericanType Culture Collection (ATCC) bank. Versiunea cytotoxicity effect a fost evaluată prin absorbția roșuluineutru (NRU) methodology,described în documentele anterioare (17,18 ), potrivit Versiunea\\ OrganizațianInternational pentru Standardizare (ISO)(19). Results

\\ RezultatelenElectrochemicalVersiunea

corrosion

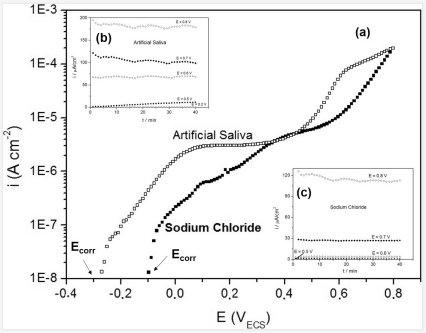

(staționareopen   circuit  \\ valorinpotential) obtainedPentruartificial salivași0.15   mol.L 1 NaClsolutions-  were  100 ± 28 mVSCE și-277 ± 23  MVSCE-respectively (Fig. 1A). Anodice potentiodinamice polarizationcurveswere obtaineddincorrosionpotentialșiplotted   in order pentru a evalua efectul potențial, pentru a determina Versiuneapotential rangewher 101; Versiunea&#alloy is passivated și Versiunea value de Versiunea transpassivation potential. Versiunea chronoamperometric tests au fost făcute pentru a verifica prezența saunu a coroziunii în puncte pe film pasiv. Cele obținute results\\ curbelendin de polarizare sunt reprezentate grafic în Figura 1A cu curbele chronoamperometric la diferite valori potențiale (Fig. 1Bși 1C) Pentru Versiunea alloy, in artificial \ \\,nand NaCl mediu respectivnsaliva. Rezultatele Chronoamperometric sunt prezentate la diferite potențiale și confirmă cele obținute prin potentiodynamic polarization anodic curves, indicating potential range wher101; Versiunea &metallic# surface is passivated. Valorile constante ale densității curentului observate la diferite valori potențiale sunt o indicație căalloy nu prezent corodare corrosion.Figure 1. potentiodinamice polarizări curbe CoCrW aliaj în\\ salivanartificial și 0,15 mol.L 1 clorură de sodiu la 37 ° C. PanouriA, B și C arată răspunsul chronoamperograms la fiecare potențial

application. -  EIS fost angajat pentru a investiga pasivfilm

electrolyte
interface

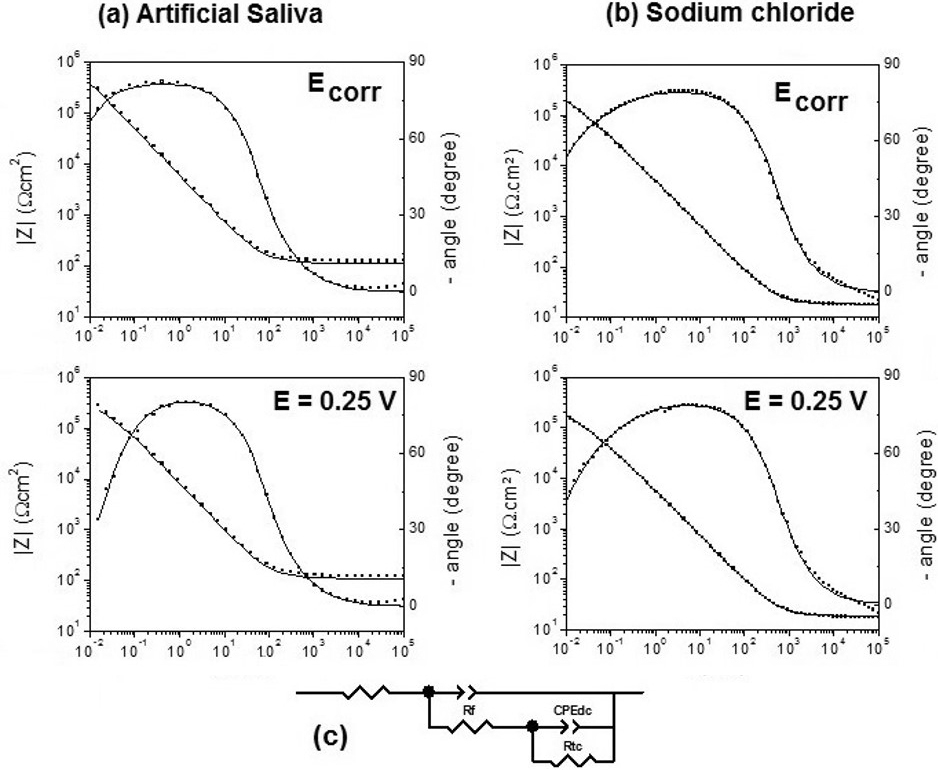

evolution cuincreasing/ potential.Figure 2 arată Bode (modulul și fază) diagrame pentru CoCrW în salivă artificială (Fig. 2A) și 0,15 mol.L1NaClsolutions(fig.-2B) at Ecorr și 0.25 VSCE. A similar behavior poate va seen Pentru Versiunea alloysolution interface in/ both media: imaginary și real components of impedance decrease ca potențialul devine mai pozitiv decât Ecorr.The proposed equivalent circuit is presented in Figure 2C, wher101; Rcorrespond la rezistența electrolitului, CPE și R f&correspond respectiv la elementul de fază constant# (pseudocapacitance) și rezistența de polarizare PentruVersiunea oxidation-reaction trough Versiunea protective film., CPEdc șiR ctcorrespond, respectiv, la stratul dublu \\ elementul de fazănconstant și rezistența de transfer de sarcină al CoCrWalloy oxidation. Versiunea same circuit was proposed Pentru Ecorr și la 0,25 VSCE în ambelemedia.  Figure 2. Impedanța Spectrele de CoCrW aliaj at\\ clorură densodium (a) și salivă artificială. parcele Bode înregistrate la diferite potențiale (Ecorr

și 0,25 V): B. (•

___) simulare. C: circuite echivalente electrice utilizate pentru a se potrivi datele experimentale la diferite potențiale

Surface Caracterizarea\\ analizen
SEM și EDS au fost realizate pentru a evalua existența incluziunilornonmetallic. regiuni diferite de suprafață au fost analizate folosind EDS după șlefuire cu

1
m \\ pastă de diamantnm. Figura 3 prezintă trei

regions, 1, 2 și 3. Conform analizei EDS

-region \\ prezintăn1 compoziția vrac, regiunea 2 corespunde

pentru\\ carburilenniobium și regiunea 3 se datorează prezențeidinsilicon și manganoxides. \\ a fost folositnXPS pentru a investiga prezența CrșiCO în compoziția filmului pasiv. Tabelul 3showsCodul potențialurilor absolute ale componentelor dinpassive film. Conținutul de crom al suprafeței este mai marethan

1NaClCândcomparedpentrusaliva.-Versiunea results showed presence dinchromium (III) și oxizi de cobalt în pasiv film. Table 3. X ray fotoelectron spectroscopia rezultate (XPS) pentru CoCrWalloy după imersat  Figure 3. SEM si EDS imagini de probe de aliaj CoCrW lustruit

through 1 mm pastă de diamant.-
