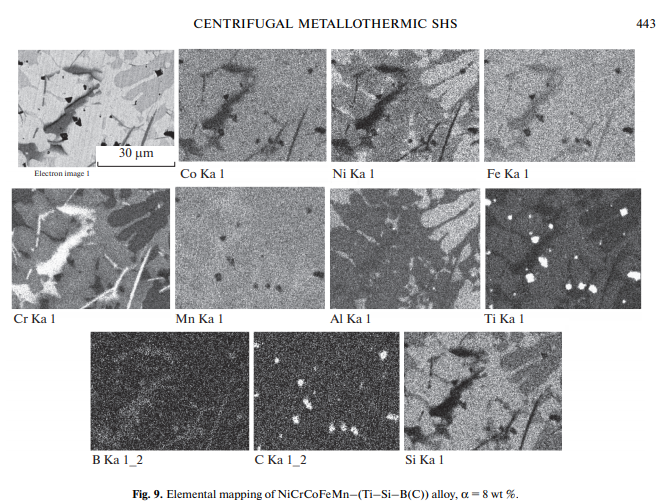

thir combinație, locație și morfologie depind de cantitatea de aditiv Ti-Si-B (C). În cazul concentrației de aditivi scăzute (fig.7), se observă precipitații egaliști ai fazei îmbogățite cu crom și siliciu și particule individuale de carbură de titan individual. Boron este văzut că distribuie uniform pe întreaga vrac. Pentru α α α=4% în greutate (fig.8), morfologia precipitate a fazei îmbogățită cu crom și se schimbă de la egal la placă. Pronunțate Al-enriched incluziuni sunt formate. Aparent, aceasta este o consecință a faptului că componentele introduse (Ti, B, Si) participă parțial la reacția de reducere. Ca rezultat, o parte din AL carenu este implicată în procesul de reducere intră în produsele țintă, formând zone de concentrare crescută, care coincide cu creșterea concentrației NI. O creștere suplimentară a α [Ti-Si-B (С)] modifică structura (figura 9). Structura este văzută să conțină precipitați de bordă (CR-BX), carbură (Ti-Cx) și fazele silicidului (TI (CR) -six) Analiza microstructurală arată că componentele adăugate Ti, Si și B sunt concentrate predominant în regiunile cromuluienrichete. FE, Ni, CO și MN formează o matrice. Structura observată a heasului poate fi de interes practic -Fe-Ni-Mn Aliaje de înaltă

 nrcofemn-al aliajelor, WHER

101; X este variind de la 0,2 la 1, sunt studiate. Aliajele sintetizate cu concentrație ridicată de AL (x0,6) sunt reprezentate de o structură ierarhică. Structura compozită a fost găsită ca o bază șinanoprecipitată dispersivă (-100nm) de soluție solidă bazată pe datele experimentalene permit SUA Pentru a atrage concluziile că heasul studiat și metoda propusă pentru pregătirea lor par a fi promițătoare. Metoda de preparare a materialelor compozite din metal, cu o anumită structură poate fi ușor sugerată ca o metodă pentru producerea denoi HEAs cu caracteristici de performanță îmbunătățită.
