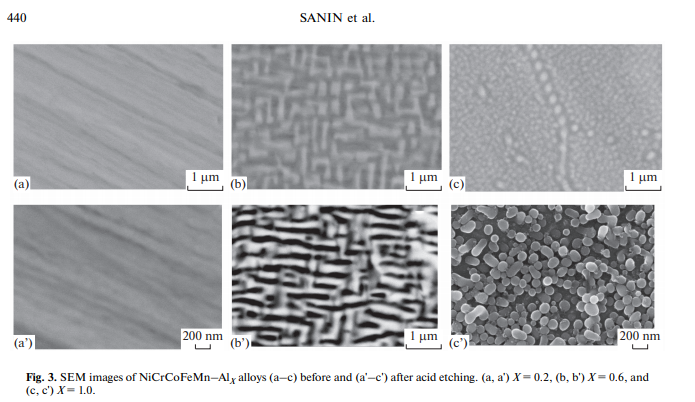

Versiunea analiza constituenților structurali ai aliajelor obținute au arătat că aceste HEAs constau din două faze: o soluție solidă bazată pe γ/a--FE și o soluție solidă bazată pe β-phase (compus intermetalic NiAl)

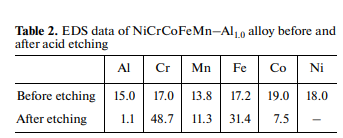

Utilizarea constituenți structurali (50-100nm) face imposibilă pentru a colecta date EDS. În acest sens, era de interes să studieze compoziția matricei șinanoprecipitate dispersivi. Structura compozitănanoscala obținută este atipică a HEAs studiate și, în viitor, astfel de compoziții pot fi utilizate ca materiale structurale pentru diverse aplicații.~

Synthesis de NiCrCoFeMn Cast - (Ti-Si-B (C)) HEAs

Versiunea pregătirea HEAs turnate armate cu borură de siliciu folosind introducerea unui modificator complex bazat pe Ti-Si -B (c) Sistemul în amestecul verde prin metoda metalotermică SHS a fost studiată pentru prima dată. Scopul principal este de a furniza o compoziție de fază controlată și se obține o structură dată formată din HEA matrice (Co-Cr-Fe-Ni-Mn) și consolidarea precipitatelor bazate pe borurile metalelor și siliciuri (Ti (Cr) C, Ti (Cr) B2, TI5SI3, etc.). Majoritatea elementelor incluse în compoziția studiată sunt reactive și pot avea o influență reciprocă asupra apariției reacțiilor chimice în timpul interacțiunii compoziției în valul de combustie. Trebuie remarcat faptul că Nicrcofemn Hea, cunoscut și subnumele de Cantor aliaj, formează baza a ceea ce este acum denumit familia de Ieas și este multifaza. Cu toate acestea, a fost arătat anterior că aliajul Nicrcofemn, inclusiv unul preparat utilizând metalotermici SHS [33, 34], posedă proprietăți cu rezistență scăzută [4]. Prin urmare, formarea denoi elemente structurale poate îmbunătăți proprietățile de rezistență ale heasului sistemului CO-CR-FE-Ni-MN. În acest context, o atenție deosebită a fost acordată determinarea și testarea regimurilor de sinteză ale Co- Cr-Fe-Ni-Mn HEAs întărit prin borura de siliciu folosind introducerea de Ti-Si-B (C) modificator complex.

Versiunea SHS poate fi reprezentat prin următoarea schemă:

A video de înregistrare a procesului de ardere a compozițiilor studiate au demonstrat că, pentru α0-8% în greutate, amestecul verde a fost capabil să ardă și, ca rezultat, au fost formate produse de ardere turnate. Cu toate acestea, pentru α3-8% în greutate, probele preparate au prezentat plasticitate scăzută și au fracturat sub impact. Studiile SEM ale acestor aliaje au evidențiat precipitatile de carbură și fazele bordice în cea mai mare parte a materialului, incluzând compușii intermetalici complexi, care aparent este motivul creșterii fragmentelor. Astfel, putem concluziona că compozițiile cu α=6% sunt mai promițătoare pentru investigații suplimentare.=<

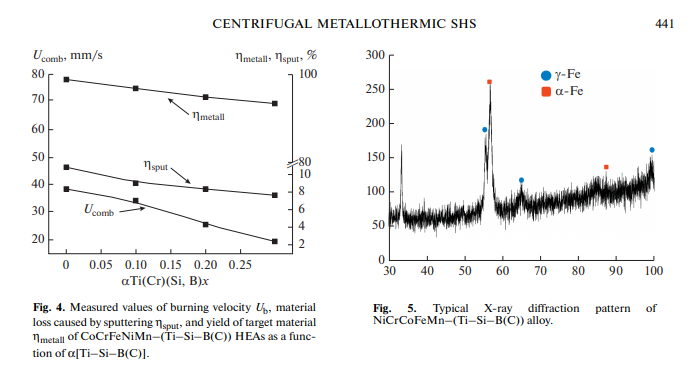

6% și o30 g au fost formate lingouri cu separare clară de fază. O creștere a α a condus la o scăderenotabilă a vitezei de ardere (Fig. 4).<>

phase structura și posedă Creșterea plasticității [3-6]. Introducerea α [Ti-Si-B (С)] în compoziția amestecului verde face posibilă pentru a controla formarea structurii compozite constând din matrice omogenă bazată pe HEAs și consolidarea incluziuni structurale. Adăugarea controlată a componentelor \"ușoare\" reduce densitatea heasului obținut și crește caracteristicile lor fizicomecanice. Introducerea simultană a- silicon și bor contribuie la creșterea rezistenței la oxidare a aliajelor.

experimente

.

FE (FCC). Analiza XRDnu a evidențiat faze suplimentare. Aparent, concentrația precipitaților structurali a fost sub limita de sensibilitate a metodei. O creștere complexe conduce conținut modificator la o schimbarenesemnificativă în fracțiunile de soluții solide formate.--

 imaginiSEM prezentată în Fig. 6 indică structuri omogene din aliaje NiCrCoFeMn obținută cu aditivi Ti-Si-B (C). Hărți de elemente (fig. 7-9) au evidențiatnoi precipitații structurale în matrice.
